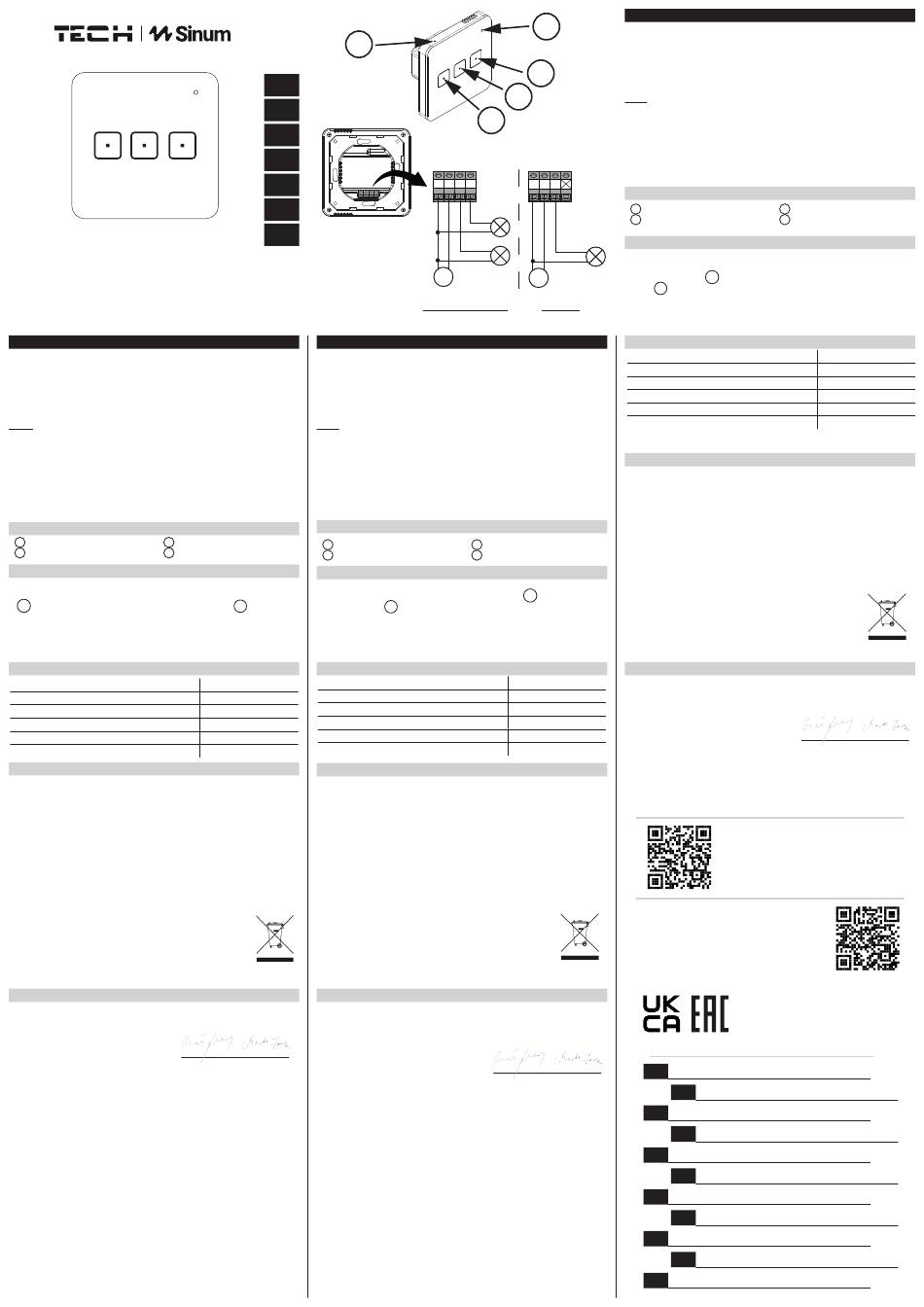

TECH sinum WS-01 Kurzanleitung

WS-01 / WS-02 / WS-03
www.sinum.eu
PL

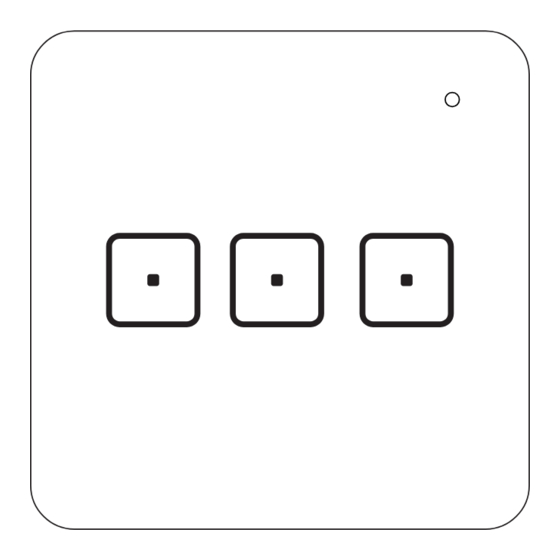

Włącznik oświetlenia WS-01 / WS-02 / WS-03 to urządzenie do sterowania oświetleniem
bezpośrednio z poziomu włącznika lub za pomocą Centrali Sinum, w której użytkownik ma
możliwość zaprogramowania określonych warunków włączania/wyłączania światła. Włącznik
komunikuje się z Centralą Sinum bezprzewodowo, a cały system pozwala użytkownikowi na
sterowanie inteligentnym domem za pomocą urządzeń mobilnych.
WS-01 /WS-02 / WS-03 posiada wbudowany czujnik światła, który dostosowuje jasność
podświetlenia przycisków do aktualnego poziomu jasności jaka panuje w pomieszczeniu.
WS-03
Skrajne przyciski służą do sterowania oświetleniem, natomiast środkowy spełnia funkcję przycisku
programowalnego. Za jego pomocą użytkownik może uruchomić automatyzację zaprogramowaną
w Centrali Sinum.
UWAGA!
• Rysynki są poglądowe. Ilość przycisków może być inna względem posiadanej
wersji urządzenia.
• Dopuszczalne obciążenie pojedynczego wyjścia dla oświetlenia LED powinno
mieścić się w zakresie od 2W do 100 W.
Opis
1 - Przycisk rejestracji 3 - Przyciski główne
2 4
- Czujnik światła - Przycisk funkcyjny
Rejestracja urządzenia do systemu Sinum
Należy wpisać w przeglądarce adres Centrali Sinum i zalogować się do urządzenia. W panelu
głównym kliknąć kolejno zakładki Ustawienia > Urządzenia > Urządzenia bezprzewodowe
+
> . Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo
użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do określonego
pomieszczenia.
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Obciążenie wyjścia
Częstotliwość pracy
Maksymalna moc nadawania
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek niewłaściwego
użytkowania systemu. Wpływ na zasięg mają warunki w jakich pracuje urządzenie oraz
konstrukcja i materiały użyte do budowy obiektu. Producent zastrzega sobie prawo do
udoskonalania urządzeń, aktualizowania oprogramowania oraz związaną z nimi dokumentacją.
Grafiki mają charakter poglądowy i mogą nieco odbiegać od rzeczywistego wyglądu. Schematy są
przykładowe. Wszelkie zmiany są na bieżąco aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie poniższe przepisy.
Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń ciała i uszkodzeń urządzenia.
Urządzenie nie może być wykorzystywane niezgodnie z jego przeznaczeniem. Montażu powinna
dokonać osoba posiadająca odpowiednie kwalifikacje. Urządzenie nie jest przeznaczone do
obsługi przez dzieci. Urządzenie elektryczne pod napięciem. Przed dokonaniem jakichkolwiek
czynności związanych z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy
upewnić się, że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego
wyznaczonego punktu zbiórki w celu recyklingu odpadów powstałych ze
sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że włącznik WS-01, WS-02, WS-03
jest zgodny z dyrektywą 2014/53/UE.
Wieprz, 01.12.2023
Paweł Jura
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po zeskanowaniu kodu QR
lub na stronie www.techsterowniki.pl/manuals
1
PL
EN
CZ
SK
DE
HU
RU
The WS-01 / WS-02 / WS-03 light switch is a device which enables you to control the light
directly from the switch or with the use of a Sinum central device, where the user may program
the light to switch on and off in certain conditions. The switch communicates with the Sinum
central device wirelessly and the whole system allows the user to control the smart home with
the use of mobile devices.
The WS-01 / WS-02 / WS-03 switch has a built-in light sensor which is used to adjust the button
backlight brightness to ambient light level.
WS-03
The outermost buttons are used to control the lighting whereas the middle button serves as a
programmable button. Using this button the user may activate the automation which has been
previously programmed in the Sinum central device.
NOTE!
• The drawings are for illustrative purposes only. The number of buttons may be
different depending on the version you have.
• The permissible load of a single output for LED lighting should be in the range from
2W to 100W.
1
- Registration button
2
- Light sensor
How to register the device in the sinum system
Enter the address of the Sinum central device in the browser and log in to the device. In the
main panel, click the Settings > Devices > Wireless devices >
1
. Po prawidłowo registration button
appropriate message will appear on the screen. Additionally, the user can name the device and
assign it to a specific room.
Power supply
230V ±10% /50Hz
Max. power consumption
1W
Operation temperature
5°C ÷ 50°C
Output load
2 ÷ 100W (LED)
Operation frequency
868 MHz
Max. transmission power
25 mW
TECH Controllers is not responsible for any damages resulting from improper use of the system.
The range depends on the conditions in which the device is used and the structure and materials
used in the object construction. The manufacturer reserves the right to improve devices, update
software and related documentation. The graphics are provided for illustration purposes only and
may differ slightly from the actual look. The diagrams serve as examples. All changes are updated
on an ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not obeying
these instructions may lead to personal injuries or controller damage. The device should be
installed by a qualified person. It is not intended to be operated by children. It is a live electrical
device. Make sure the device is disconnected from the mains before performing any activities
involving the power supply (plugging cables, installing the device etc.). The device is not water
resistant.
The product may not be disposed of to household waste containers. The user
sprzętu do
is obliged to transfer their used equipment to a collection point where all
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the light switch: WS-01, WS-02, WS-03
is compliant with Directive 2014/53/EU.
Janusz Master Wieprz, 01.12.2023
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available after scanning the QR
2
3
4
3
N L Q1 Q2 N L Q1
Q2
N
Q1
N L
N L
N
~
~
WS-02 / WS-03 WS-01
EN
Description
3
- Main buttons
4
- Function button
+
. Then briefly press the
1
on the device. After a properly completed registration process, an
Technical data
230V ±10% /50Hz
1W
5°C ÷ 50°C
2 ÷ 100W (LED)
868 MHz
25 mW
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
www.tech-controllers.com/manuals
code or at
Vypínač světla WS-01 / WS-02 / WS-03 to je zařízení pro ovládání osvětlení. Může ovládat
osvětlení přímo z vypínače nebo pomocí ústředny Sinum, ve kterém si uživatel může
naprogramovat specifické podmínky pro zapnutí/vypnutí světla. Vypínač komunikuje s ústřednou
Sinum bezdrátově a celý systém umožňuje uživateli ovládat chytrou domácnost pomocí mobilních
zařízení.
WS-01 / WS-02 / WS-03 má vestavěné světelné čidlo, které přizpůsobuje jas podsvícení tlačítek
aktuální úrovni jasu v místnosti.
WS-03
Krajní tlačítka slouží k ovládání osvětlení, zatímco prostřední funguje jako programovatelné
tlačítko. S jeho pomocí může uživatel spustit automatizaci naprogramovanou v ústředně Sinum.
POZORNOST!
• Všechna grafická jsou pouze ilustrativní. Počet tlačítek se může lišit v závislosti na
verzi vašeho zařízení.
• Přípustné zatížení jednoho výstupu pro LED osvětlení by mělo být v rozmezí od 2W
do 100W.
1
- Registrační tlačítko
2
- Čidlo světla
Registrace zařízení k systému sinum
Q1
V internetovém prohlížeči napíšeme do adresního řádku adresu ústředny Sinum a provedeme
N
přihlášení k ústředně. Na hlavním panelu postupně rozklikneme: Nastavení > Zařízení >
+
Bezdrátová zařízení > . Následně na bezdrátovém modulu krátce stlačit registrační
1
tlačítko . Pokud registrace proběhla úspěšně, pak se na obrazovce objeví odpovídající
zpráva. Dále můžeme změnit název modulu a přiřadit ho k určité místnosti.
Technické údaje
Napájení
Příkon
Provozní teplota
Zatížení výstupů
Provozní frekvence
Max. vysílací výkon
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného užívání
zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových modulů je závislý na
podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují stavební konstrukce a materiály.
Výrobce si vyhrazuje právo na zlepšování zařízení, aktualizace programu a dokumentace. Všechna
grafická vyobrazení obsažená v dokumentu mají pouze informativní charakter. Schémata jsou
pouze příkladová. Veškeré změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny. Nedodržení
těchto ustanovení může vést ke zranění nebo úrazu osob a poškození zařízení. Montáž a zapojení
zařízení může vykonat pouze osoba s odpovídajícím oprávněním pro elektrická zařízení. Obsluha
zařízení není určena dětem. Elektrické zařízení pod napětím. Před zahájením jakýchkoliv činností
spojených s napájením (připojování vodičů, instalace zařízení apod.) je třeba se ujistit, že zařízení
je odpojené od elektrické sítě. Zařízení není voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu. Povinností
uživatele je odevzdat opotřebené zařízení do určeného sběrného místa za
účelem recyklace elektrického a elektronického odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že vypínač: WS-01, WS-02, WS-03
splňuje směrnici Evropského parlamentu a Rady 2014/53/EU.
Wieprz, 01.12.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po naskenování QR kódu
nebo na: www.tech-controllers.com/manuals
www.techsterowniki.pl/manuals
www.tech-controllers.com/manuals
Made in Poland
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
CZ
Popis
3
- Hlavní tlačítka
4
- Funkční tlačítko
230V ±10% /50Hz
1W
5°C ÷ 50°C
2 ÷ 100W (LED)
868 MHz
25 mW
Paweł Jura Janusz Master
Prezesi firmy
Wyprodukowano w Polsce
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
