TECH Sinum EX-S1 Kurzanleitung

EX-S1
www.sinum.eu
PL
EX-S1 to urządzenie służące do rozszerzenia zasięgu sygnału urządzeń
peryferyjnych względem Centrali Sinum. Łączy się z bezprzewodowymi
urządzeniami systemu Sinum i za pośrednictwem WiFi/LAN przesyła dane do
Centrali. Urządzenie montowane jest na szynie DIN.

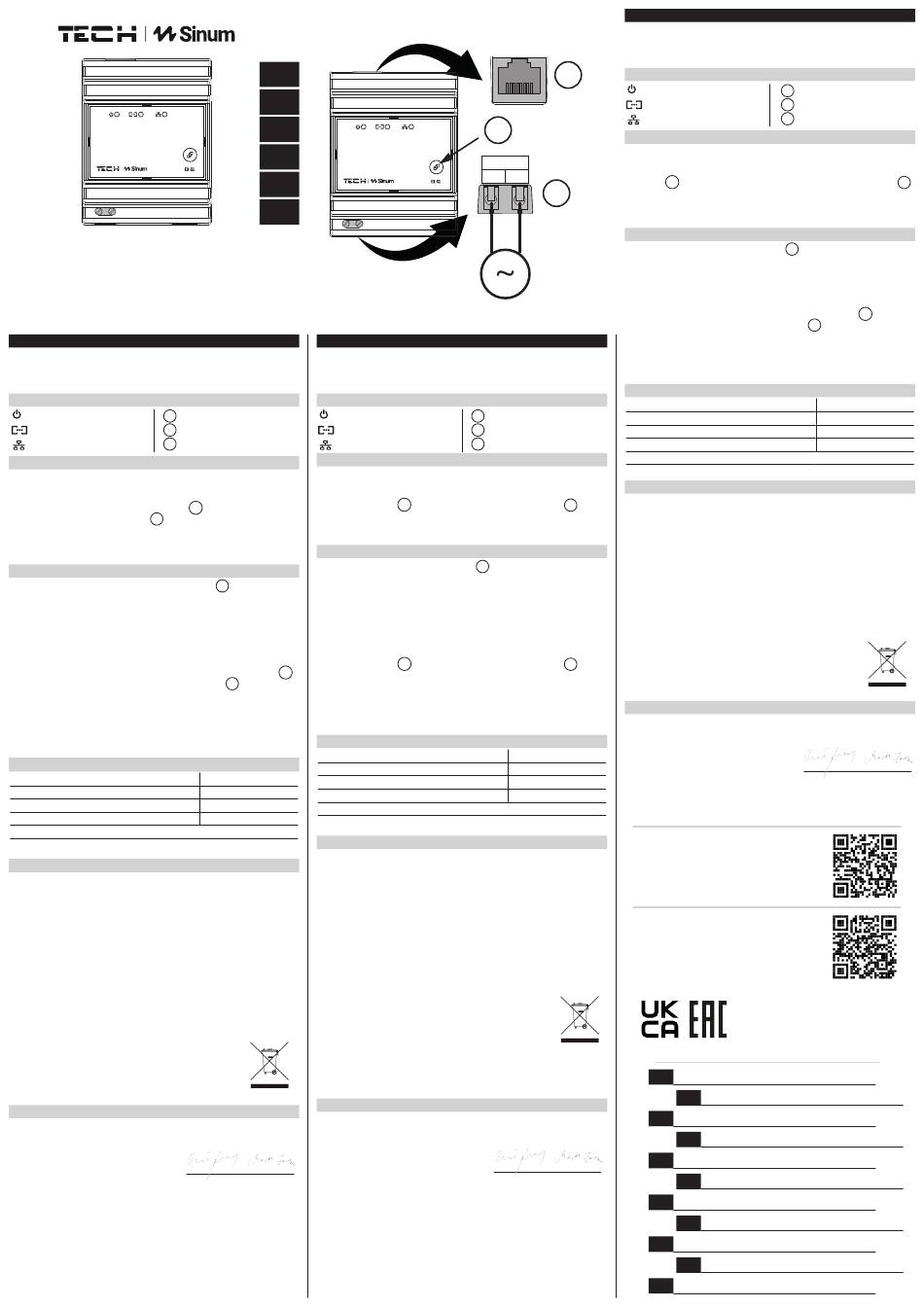

Opis
- Zasilanie
1
- Przycisk rejestracji
2
- Połączenie ethernet
- Złącze zasilania
3
- Aktywność połączenia ethernet - Gniazdo RJ45
Rejestracja urządzenia do systemu Sinum - LAN
Urządzenie należy podłączyć do tej samej sieci co Centrala Sinum za pomocą
przewodu LAN (RJ45), a następnie należy wpisać w przeglądarce adres Centrali
Sinum i zalogować się do urządzenia. W panelu głównym kliknąć kolejno zakładki
Ustawienia > Urządzenia > Moduły systemowe >
1
krótko nacisnąć przycisk rejestracji . Po prawidłowo przeprowadzonym
procesie rejestracji na ekranie pojawi się odpowiedni komunikat. Dodatkowo
użytkownik ma możliwość nadania nazwy urządzenia oraz przypisania go do
określonego pomieszczenia.
Rejestracja urządzenia do systemu Sinum - WiFi
Na urządzeniu nacisnąć dwukrotnie przycisk rejestracji
aktywowany (dioda zasilania zacznie dwukrotnie, cyklicznie migać). Extender
rozsyła sieć Wi-Fi o nazwie: TECH_XXXXXX, z którą można się połączyć. Gdy
pojawi się okno z listą pobliskich sieci (jeżeli okno sie nie pojawi w przeglądarce
należy wpisać adres IP extendera: 192.168.4.1), wybierz sieć, do której podłączona
jest centrala Sinum, wprowadź hasło. Jeżeli extender poprawnie połączy się z
wybraną siecią, dioda zasilania przestanie mrugać. Zaloguj się do tej samej sieci i
wpisz w przeglądarce adres IP centrali Sinum i połącz się z nią. W panelu głównym
kliknąć kolejno zakładki Ustawienia > Urządzenia > Moduły systemowe >
Następnie na urządzeniu krótko nacisnąć przycisk rejestracji
przeprowadzonym procesie rejestracji na ekranie pojawi się odpowiedni
komunikat. Dodatkowo użytkownik ma możliwość nadania nazwy urządzenia oraz
przypisania go do określonego pomieszczenia.
UWAGA: Oba urządzenia muszą być podłączone do tej samej sieci WiFi. Sieć Wifi
ma wyższy priorytet niż połączenie LAN (jeżeli extender był podłączony na oba
sposoby).
Dane techniczne
Napięcie zasilania
Maksymalny pobór mocy
Temperatura pracy
Częstotliwość pracy
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
LAN: IEEE 802.3 100Mb/s
Uwagi
Firma Tech Sterowniki nie ponosi odpowiedzialności za szkody powstałe na skutek
niewłaściwego użytkowania systemu. Wpływ na zasięg mają warunki w jakich
pracuje urządzenie oraz konstrukcja i materiały użyte do budowy obiektu. Producent
zastrzega sobie prawo do udoskonalania urządzeń, aktualizowania oprogramowania
oraz związaną z nimi dokumentacją. Grafiki mają charakter poglądowy i mogą nieco
odbiegać od rzeczywistego wyglądu. Schematy są przykładowe. Wszelkie zmiany są
na bieżąco aktualizowane na stronie internetowej producenta.
Przed przystąpieniem do użytkowania urządzenia należy przeczytać uważnie
poniższe przepisy. Nieprzestrzeganie tych instrukcji może być przyczyną obrażeń
ciała i uszkodzeń urządzenia. Urządzenie nie może być wykorzystywane niezgodnie
z jego przeznaczeniem. Montażu powinna dokonać osoba posiadająca odpowiednie
kwalifikacje. Urządzenie nie jest przeznaczone do obsługi przez dzieci. Urządzenie
elektryczne pod napięciem. Przed dokonaniem jakichkolwiek czynności związanych
z zasilaniem (podłączanie przewodów, instalacja urządzenia itd.) należy upewnić się,
że urządzenie nie jest podłączone do sieci. Urządzenie nie jest wodoodporne.
Produktu nie wolno wyrzucać do zwykłych pojemników na odpady.
Obowiązkiem użytkownika jest przekazanie zużytego sprzętu
do wyznaczonego punktu zbiórki w celu recyklingu odpadów
powstałych ze sprzętu elektrycznego i elektronicznego.
Deklaracja zgodności UE
Firma Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
niniejszym oświadcza, że extender EX-S1
jest zgodny z dyrektywą 2014/53/UE.
Wieprz, 01.07.2023
Pełny tekst deklaracji zgodności UE oraz instrukcja obsługi dostępne po
www.techsterowniki.pl/manuals
zeskanowaniu kodu QR lub na stronie
PL
EN
CZ
SK
DE
HU
Extender EX-S1 is a device which enables the user to extend the signal range of
peripheral devices to the Sinum central device. It connect's wireless devices to
system Sinum and send data to the Sinum central device via WiFi/LAN network. It
is designed for mounting on a DIN rail.
- Power
- Ethernet connection
- Ethernet connection activity
How to register the device in the sinum system - LAN
Extender should be connected to the same network as the Sinum central device
using LAN wire (RJ45). Then enter the address of the Sinum central device in the
browser and log in to the device. In the main panel, click the Settings > Devices
+ > System modules >
. Następnie na urządzeniu
device. After a properly completed registration process, an appropriate message
will appear on the screen. Additionally, the user can name the device and assign
it to a specific room.
How to register the device in the sinum system- WiFi
On the extender, press the registration button
be activated (the power LED will flash twice cyclically). The extender broadcasts
1
, tryb AP zostanie
a Wi-Fi network named: TECH_XXXXXX that you can connect to. When a window
with a list of nearby networks appears (if the window does not appear in the
browser, enter the extender's IP address: 192.168.4.1), select the network to which
the Sinum Central device is connected and enter the password. If the extender
successfully connects to the selected network, the power LED will stop blinking.
Log in to the same network and enter the IP address of the Sinum Central device
in the browser and connect to it. In the main panel, click the Settings > Devices
> System modules >
+
.
device. After a properly completed registration process, an appropriate message
1
. Po prawidłowo
will appear on the screen. Additionally, the user can name the device and assign
it to a specific room.
NOTE: Both devices must be connected to the same WiFi network. The Wifi
network has a higher priority than the LAN connection (if the extender was
connected in both ways).
Power supply
Max. power consumption
230V ±10% /50Hz
Operation temperature
2W
Operation frequency
5°C ÷ 50°C
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
868 MHz
LAN: IEEE 802.3 100Mb/s
TECH Controllers is not responsible for any damages resulting from improper use
of the system. The range depends on the conditions in which the device is used
and the structure and materials used in the object construction. The manufacturer
reserves the right to improve devices, update software and related documentation.
The graphics are provided for illustration purposes only and may differ slightly from
the actual look. The diagrams serve as examples. All changes are updated on an
ongoing basis on the manufacturer's website.
Before using the device for the first time, read the following regulations carefully. Not
obeying these instructions may lead to personal injuries or controller damage. The
device should be installed by a qualified person. It is not intended to be operated
by children. It is a live electrical device. Make sure the device is disconnected
from the mains before performing any activities involving the power supply
(plugging cables, installing the device etc.). The device is not water resistant.
The product may not be disposed of to household waste containers.
The user is obliged to transfer their used equipment to a collection
point where all electric and electronic components will be recycled.
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
Hereby, we declare under our sole responsibility that the extender EX-S1
is compliant with Directive 2014/53/EU.
Wieprz, 01.07.2023
Paweł Jura Janusz Master
Prezesi firmy
The full text of the EU declaration of conformity and the user manual are available
after scanning the QR code or at
3
1
ZASILANIE
L N
2
N
L
230V
EN
Description
1
- Registration button
2
- Power connector
3
- RJ45 port
+
1
. Then briefly press the registration button
1
twice, the AccessPoint mode will
+
1
. Then briefly press the registration button
Technical data
230V ±10% /50Hz
2W
5°C ÷ 50°C
868 MHz
Notes
EU Declaration of conformity
Paweł Jura Janusz Master
Prezesi firmy
www.tech-controllers.com/manuals
Extender EX-S1 je zařízení používané k rozšíření dosahu signálu periferních zařízení
vůči ústředně Sinum. Připojuje se ke bezdrátovým zařízením systému Sinum a
odesílá data do ústředny přes WiFi/LAN. Zařízení je určeno pro montáž na DIN liště.
- Napájení
- Připojení k síti LAN
- Aktivita připojení LAN
Registrace zařízení k systému sinum - LAN
Extender připojte pomocí LAN kabelu do zásuvky RJ45 ke stejné síti jako ústředna
Sinum, pak v počítači do prohlížeče zadejte IP adresu ústředny Sinum a přihlaste se
k zařízení. Na hlavním panelu klikněte na kartu Nastavení > Zařízení > Systémové
+
moduly > . Následně na extenderu krátce stiskněte registrační tlačítko
Po správném provedení registračního procesu se na obrazovce zobrazí příslušná
zpráva. Uživatel si navíc může zařízení pojmenovat a přiřadit ho ke konkrétní
místnosti.
Registrace zařízení k systému sinum - WiFi
Na extenderu stlačte 2x registrační tlačítko
napájení bude blikat). Extender bude vysílat WiFi síť se jménem: TECH_XXXXXX,
ke které se připojte. V prohlížeči zadejte IP adresu extenderu: 192.168.4.1, objeví
okno se seznamem okolních sítí. Vyberte síť, ke které je připojená ústředna Sinum,
zadejte heslo, Extender se připojí k vybrané síti. Přihlaste se ke stejné síti a v
prohlížeči zadejte IP adresu ústředny Sinum a připojte se k ní. Na hlavním panelu
klikněte na kartu Nastavení > Zařízení > Systémové moduly >
na extenderu krátce stiskněte registrační tlačítko
registračního procesu se na obrazovce zobrazí příslušná zpráva. Uživatel si navíc
může zařízení pojmenovat a přiřadit ho ke konkrétní místnosti.
POZOR: Obě zařízení musí být připojena ke stejné WiFi síti. Wifi síť má vyšší
prioritu, než připojení LAN (pokud by byl extender připojen k oběma způsoby)
Technické údaje
Napájení
Příkon
Provozní teplota
Provozní frekvence
Wifi: IEEE 802.11 b/g/n (2.4 GHz)
LAN: IEEE 802.3 100Mb/s
Upozornění
Firma Tech Sterowniki nenese žádnou zodpovědnost škody vzniklé v důsledku jiného
on the
užívání zařízení, než je jeho určení vymezené v návodu k použití. Dosah bezdrátových
modulů je závislý na podmínkách, ve kterých zařízení pracuje. Dosah zařízení ovlivňují
stavební konstrukce a materiály. Výrobce si vyhrazuje právo na zlepšování zařízení,
aktualizace programu a dokumentace. Všechna grafická vyobrazení obsažená v
dokumentu mají pouze informativní charakter. Schémata jsou pouze příkladová.
Veškeré změny jsou průběžně aktualizovány na internetové stránce výrobce.
Před uvedením do provozu je nutné se nejdříve seznámit se zde uvedenými pokyny.
Nedodržení těchto ustanovení může vést ke zranění nebo úrazu osob a poškození
zařízení. Montáž a zapojení zařízení může vykonat pouze osoba s odpovídajícím
oprávněním pro elektrická zařízení. Obsluha zařízení není určena dětem. Elektrické
zařízení pod napětím. Před zahájením jakýchkoliv činností spojených s napájením
(připojování vodičů, instalace zařízení apod.) je třeba se ujistit, že zařízení je odpojené
od elektrické sítě. Zařízení není voděodolné.
Produkt se nesmí vyhazovat do běžného komunálního odpadu.
on the
Povinností uživatele je odevzdat opotřebené zařízení do určeného
sběrného místa za účelem recyklace elektrického a elektronického
odpadu.
EU Prohlášení o shodě
Tech Sterowniki II Sp. z o.o. , ul. Biała Droga 34, Wieprz (34-122)
tímto prohlašuje, že extender EX-S1
splňuje směrnici Evropského parlamentu a Rady 2014/53/EU.
Wieprz, 01.07.2023
Úplné znění EU prohlášení o shodě a návod k obsluze jsou k dispozici po
www.tech-controllers.com/manuals
naskenování QR kódu nebo na:
www.techsterowniki.pl/manuals
Wyprodukowano w Polsce
www.tech-controllers.com/manuals
Made in Poland
Service
tel: +48 33 875 93 80
PL
serwis.sinum@techsterowniki.pl
tel: +48 33 875 93 80 www.tech-controllers.com
EN
support.sinum@techsterowniki.pl
tel: +420 733 180 378 www.tech-controllers.cz
CZ
cs.servis@tech-reg.com
tel: +421 918 943 556 www.tech-reg.sk
SK
sk.servis@tech-reg.com
tel. +48 33 875 93 80 www.tech-controllers.com
DE
support.sinum@techsterowniki.pl
tel. +31 341 371 030 www.tech-controllers.com
NL
e-mail: info@eplucon.nl
tel. +40 785 467 825 www.techsterowniki.pl/ro
RO
contact@tech-controllers.ro
tel. +36-300 919 818, +36 30 321 70 88
HU
www. tech-controllers.hu szerviz@tech-controllers.com
tel. +48 33 875 93 80 www.tech-controllers.com
ES
support.sinum@techsterowniki.pl
tel. +38 096 875 93 80 www.tech-controllers.com
UA
servis.ua@tech-controllers.com
+375 3333 000 38 (WhatsАpp, Viber, Telegram)
RU
service.eac@tech-reg.com (RU)
CZ
Popis
1
- Registrační tlačítko
2
- Napájecí konektor
3
- Zásuvka RJ45
1
1
, aktivuje se AP mód (kontrolka
+
. Následně
1
. Po správném provedení
230V ±10% /50Hz
2W
5°C ÷ 50°C
868 MHz
Paweł Jura Janusz Master
Prezesi firmy
TECH STEROWNIKI II Sp. z o.o.
ul. Biała Droga 31
34-122 Wieprz
