SPX II
Leistungselektronik
ausbauen
Leistungselektronik
einbauen
05.17

5.10 Leistungselektronik austauschen

A B A A
A A A C

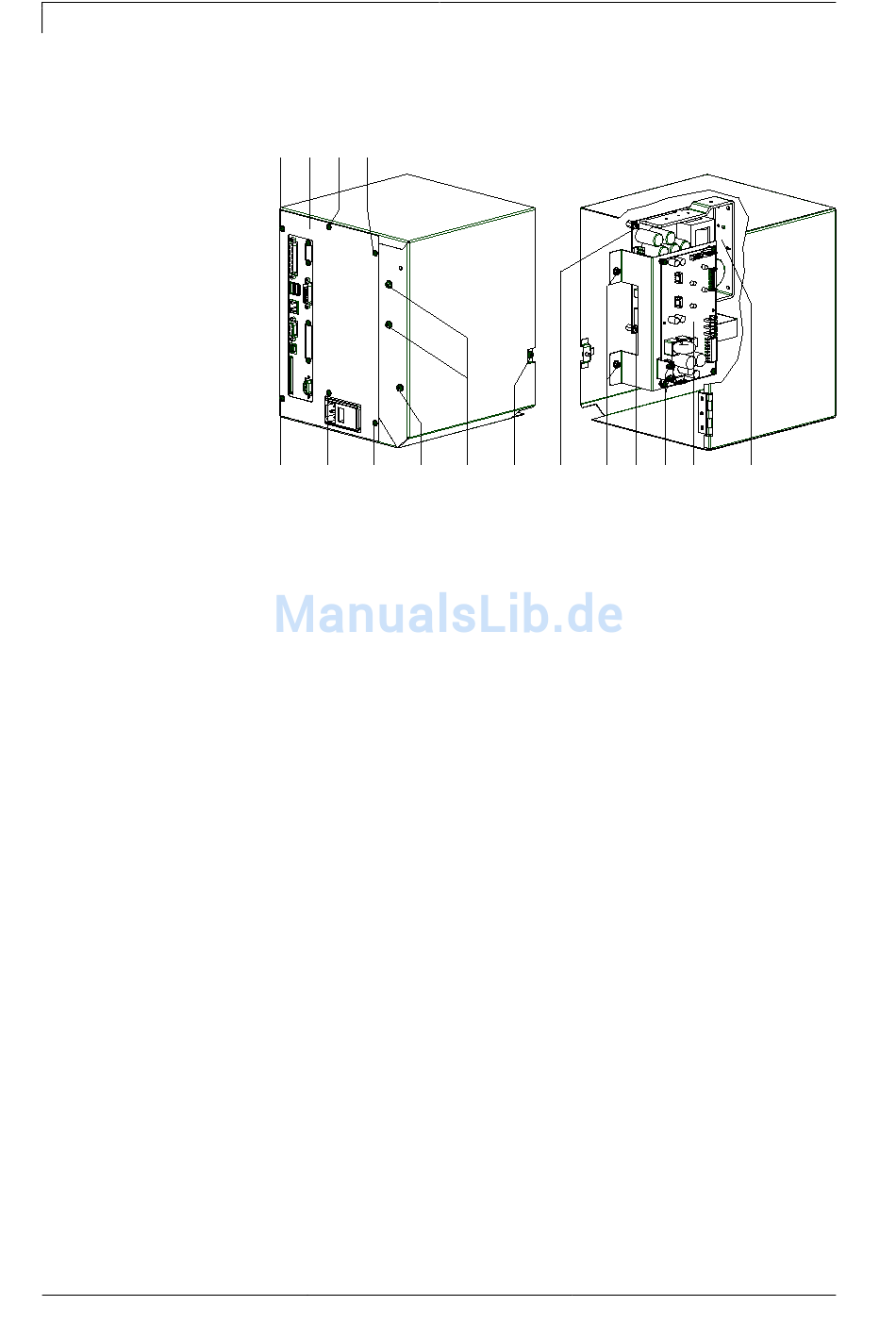

Abbildung 17
1. Druckmodul vom Netzanschluss trennen.
2. Alle Schnittstellenkabel an der Geräte-Rückseite abziehen.
3. Schrauben (A) entfernen und Deckblech (B) abnehmen.
4. Hinteren Gehäusedeckel aufschwenken. Dazu ist Schraube (E) zu
entfernen.
5. Verbindungskabel aus der Leistungselektronik (J) ziehen.
6. Schraube (C) auf der Gehäuseaußenseite und Muttern (G) am
Winkel für Leistungselektronik entfernen. Dabei die
Leistungselektronik (J) festhalten.
7. Leistungselektronik aus dem Gerät entfernen.
1. Leistungselektronik (J) mit Winkel auf die Gewindebolzen stecken
und mit den Muttern (G) und der Schraube (C) auf der
Gehäuseaußenseite wieder befestigen.
2. Alle Verbindungskabel wieder einstecken.
3. Gerätedeckel vorsichtig zuschwenken und mit Schraube (E)
befestigen.
4. Deckblech (B) mit Schrauben (A) befestigen.
5. Alle Schnittstellenanschlüsse an der Geräte-Rückseite wieder
herstellen.
6. Netzkabel anschließen.
Serviceanleitung
Austauschen von Baugruppen
D E F G F H J K
31
