Leiterplatte Cpu Austauschen - Carl Valentin SPX II Serviceanleitung

SPX II
Leiterplatten
Baugruppe entfernen
Leiterplatte CPU
ausbauen
05.17

5.6 Leiterplatte CPU austauschen

D F D D
D G F D E D

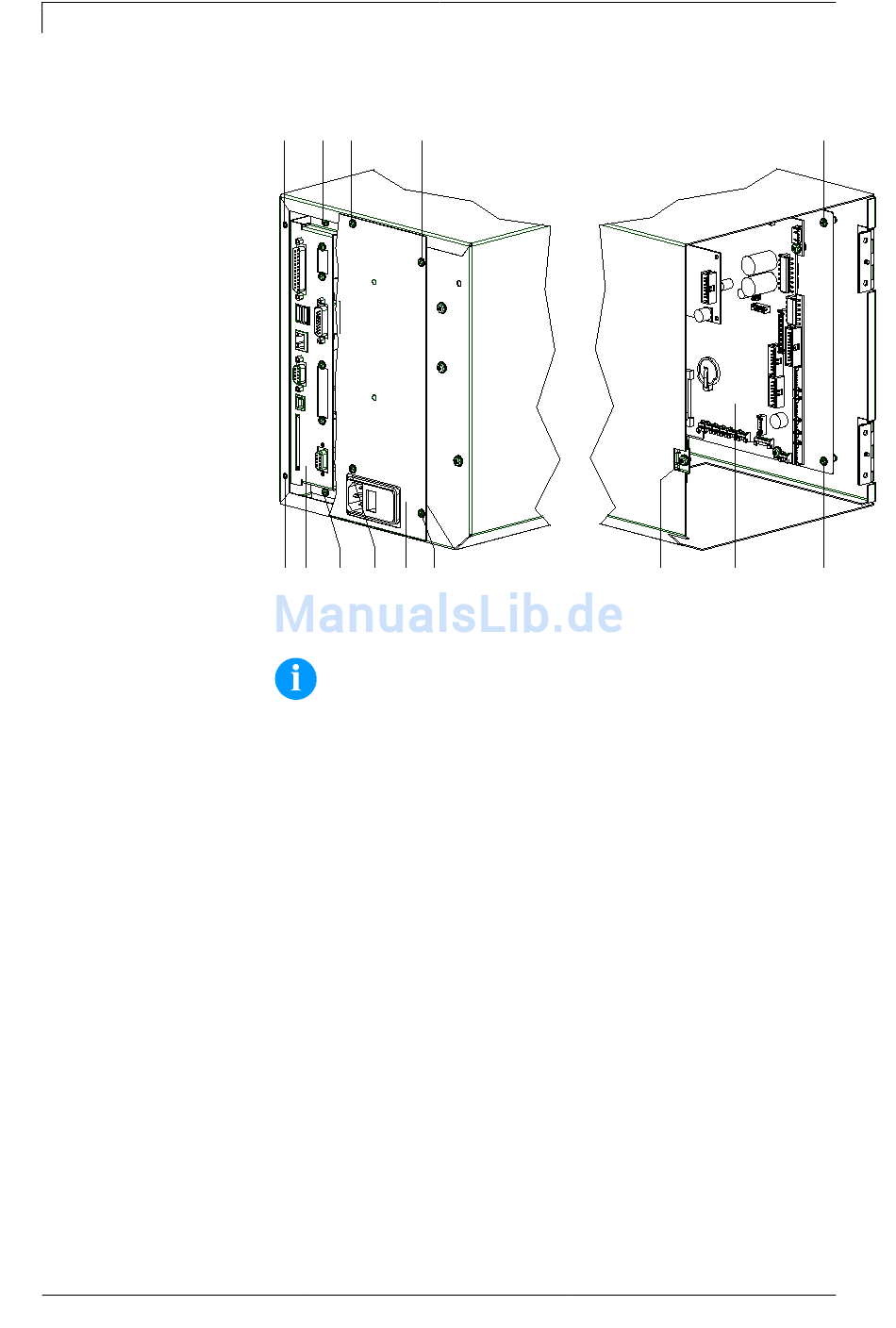

Abbildung 11
HINWEIS!
Gerätekonfiguration auf einer CF Karte speichern.
1. Druckmodul vom Netzanschluss trennen.
2. Alle Schnittstellenkabel an der Geräte-Rückseite abziehen.
3. Speicherkarte aus dem Steckplatz entfernen.
4. Hinteren Gerätedeckel aufschwenken.
Dazu ist Schraube (C) zu entfernen.
5. Schrauben (D) entfernen und Deckblech (E) abnehmen.
6. Alle seitlichen Steckverbindungen aus der Leiterplatte CPU (B)
ziehen.
7. Schrauben (A) entfernen.
8. Schrauben (F) entfernen und Anschlussblech (G) mit beiden
Leiterplatten vorsichtig herausziehen.
1. Schrauben (H, Abbildung 12) entfernen.
2. Sechskantbolzen der seriellen und parallelen
Schnittstellenbuchsen der CPU (B) am Anschlussblech entfernen.
3. CPU (B) entnehmen.
Serviceanleitung
Austauschen von Baugruppen
C B
A
A
25
