GRAPHITE 59G184 Übersetzung Der Originalanleitung Seite 86

1. Precaución: tome precauciones especiales
2. ¡ Lea las instrucciones de uso y respete las advertencias y
precauciones de seguridad que contienen!
3. Utilice equipo de protección personal (gafas de seguridad,
protectores auditivos, mascarilla antipolvo).
4. Utilice guantes de protección.
5. Desconecte el cable de alimentación antes de realizar
cualquier trabajo de mantenimiento o reparación.
6. Mantenga a los niños alejados de la herramienta
7. Protéjalo de la lluvia.
8. Clase de protección II.
9. Marca de certificación EAC.
10. Marca de certificación del mercado ucraniano

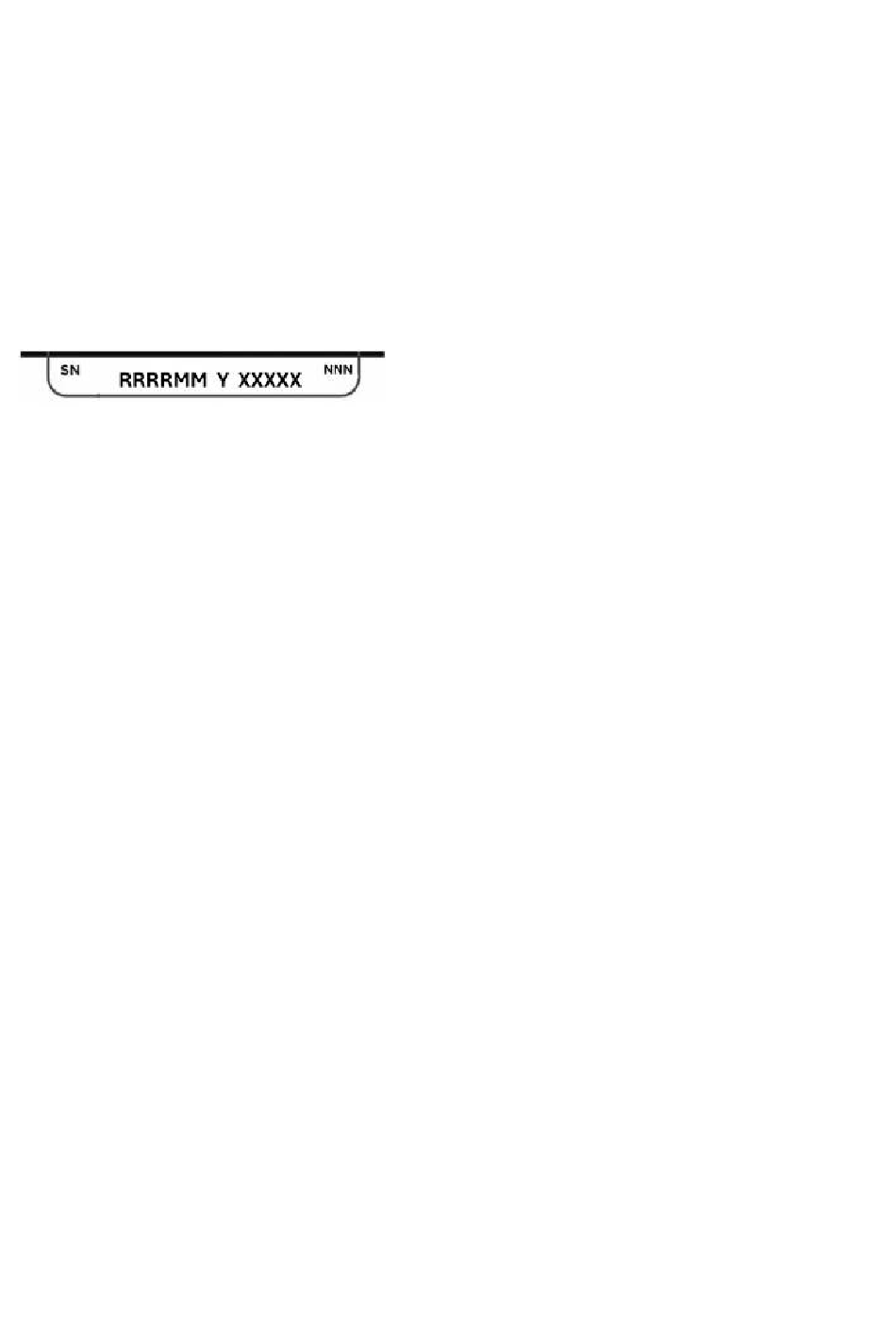

MARCAS EN EL DISPOSITIVO
-año de fabricación
RRRR
-mes de fabricación
MM
-designación adicional
Y
-número de serie
XXXXX
-marcación adicional
NNN
DISEÑO Y APLICACIÓN
Una amoladora angular es una herramienta eléctrica manual con
aislamiento de clase II. El dispositivo es accionado por un motor
conmutador monofásico, cuya velocidad de rotación se reduce
mediante un engranaje angular dentado. Se puede utilizar tanto para
amolar como para cortar. Este tipo de herramienta eléctrica se utiliza
ampliamente para eliminar todo tipo de rebabas de las superficies de
elementos metálicos, tratar superficies de soldaduras, cortar tubos
de pared delgada y pequeños elementos metálicos, etc. Con los
accesorios adecuados, una amoladora angular se puede utilizar no
solo para cortar y amolar, sino también para limpiar, por ejemplo,
óxido, capas de pintura, etc.
Sus ámbitos de aplicación incluyen trabajos de reparación y
construcción en sentido amplio, no solo relacionados con los
metales. Una amoladora angular también se puede utilizar para
cortar y amolar materiales de construcción, por ejemplo, ladrillos,
adoquines, baldosas cerámicas, etc.
El dispositivo está diseñado para uso en seco y no es adecuado
para pulir. No utilice la herramienta eléctrica para fines distintos
a los previstos.
Uso inadecuado.
• No procese materiales que contengan amianto. El amianto es
cancerígeno.
• No procese materiales cuyo polvo sea altamente inflamable o
explosivo. Al trabajar con herramientas eléctricas se generan
chispas que pueden inflamar los vapores emitidos.
• No utilice discos de corte para trabajos de amolado. Los discos de
corte funcionan con su superficie lateral, y amolar con la superficie
frontal de dicho disco puede dañarlo, lo que podría provocar
lesiones personales al operario.
DESCRIPCIÓN DE LAS PÁGINAS GRÁFICAS
La numeración que figura a continuación se refiere a los
componentes del dispositivo que se muestran en las páginas
gráficas de este manual.
1. Botón de bloqueo del husillo
2. Interruptor
3. Mango adicional
4. Protector del disco
5. Brida exterior
6. Brida interior
7. Palanca (protector de la cuchilla)
8. Llave especial
* Puede haber diferencias entre el dibujo y el producto.
ACCESORIOS
Protector de disco
•
PREPARACIÓN PARA EL TRABAJO
INSTALACIÓN DEL MANGO ADICIONAL
El mango adicional (3) se instala en uno de los orificios del cabezal
de la amoladora. Se recomienda utilizar la amoladora con el mango
adicional. Si sujeta la amoladora con ambas manos durante el
funcionamiento (utilizando también el mango adicional), hay menos
riesgo de tocar el disco giratorio o el cepillo con la mano y sufrir
lesiones durante el retroceso.
INSTALACIÓN Y AJUSTE DE LA PROTECCIÓN DEL DISCO
El protector del disco protege al operario de los residuos, el
.
contacto accidental con la herramienta de trabajo o las chispas.
Debe colocarse siempre, prestando especial atención a que la
parte protectora quede orientada hacia el operario.
Diseño de montaje
permite ajustarlo a la posición óptima sin necesidad de
herramientas.
• Afloje y tire hacia atrás la palanca (7) del protector de la cuchilla
(4).
• Gire el protector de la cuchilla (4) hasta la posición deseada.
• Bloquee bajando la palanca (7).
La retirada y el ajuste del protector de la cuchilla se realizan en orden
inverso al de su instalación.
SUSTITUCIÓN DE LAS HERRAMIENTAS DE TRABAJO
Utilice guantes de trabajo cuando sustituya las herramientas de
trabajo.
El botón de bloqueo del eje (1) solo se utiliza para bloquear el
eje de la amoladora durante la instalación o retirada de la
herramienta de trabajo. No lo utilice como botón de freno
mientras el disco está girando. Si lo hace, podría dañar la
amoladora o causar lesiones al usuario.
INSTALACIÓN DE DISCOS
Para discos de amolado o corte con un grosor inferior a 3 mm,
la tuerca autoblocante de la brida exterior (5) debe atornillarse
con una superficie plana en el lado del disco.
• Pulse el botón de bloqueo del eje (1).
• Apriete la brida exterior (5) con una llave especial (8).
• Afloje y retire la brida exterior autoblocante (5).
• Coloque el disco de manera que quede presionado contra la
superficie de la brida interior (6).
• Atornille la brida exterior (5) y apriétela con una llave especial (8).
Los discos se retiran en el orden inverso al de la instalación. Durante
la instalación, el disco debe presionarse contra la superficie de la
brida interior (6) y centrarse en su chaflán. Si la tuerca autoblocante
está atascada, utilice una llave especial.
INSTALACIÓN DE HERRAMIENTAS DE TRABAJO CON ORIFICIO
ROSCADO
• Pulse el botón de bloqueo del husillo (1).
• Retire la herramienta de trabajo montada anteriormente, si la hay.
• Antes de la instalación, retire ambas bridas: la brida interior
(6) y la brida exterior de autobloqueo (5).
• Atornille la parte roscada de la herramienta de trabajo al husillo y
apriétela ligeramente.
La extracción de las herramientas de trabajo con orificio roscado se
realiza en orden inverso al de la instalación.
INSTALACIÓN DE UNA AMOLADORA ANGULAR EN UN SOPORTE
PARA AMOLADORAS ANGULARES
Se permite utilizar una amoladora angular en un soporte específico
para amoladoras angulares, siempre que se instale correctamente
de acuerdo con las instrucciones de instalación del fabricante del
soporte.
1 unidad
86
Llave especial
•
Mango adicional
•
El montaje del protector de la cuchilla
1
1 unidad
