3. Naudokite asmenines apsaugos priemones (apsauginius
akinius, ausų apsaugus, dulkių kaukę)
4. Naudokite apsaugines pirštines
5. „ " Prieš atliekant bet kokius techninės priežiūros ar remonto
darbus, atjunkite maitinimo laidą.
6. Laikykite vaikus atokiau nuo įrankio
7. Saugokite nuo lietaus.
8. Apsaugos klasė II.
9. EAC sertifikavimo ženklas.
10. Ukrainos rinkos sertifikavimo ženklas

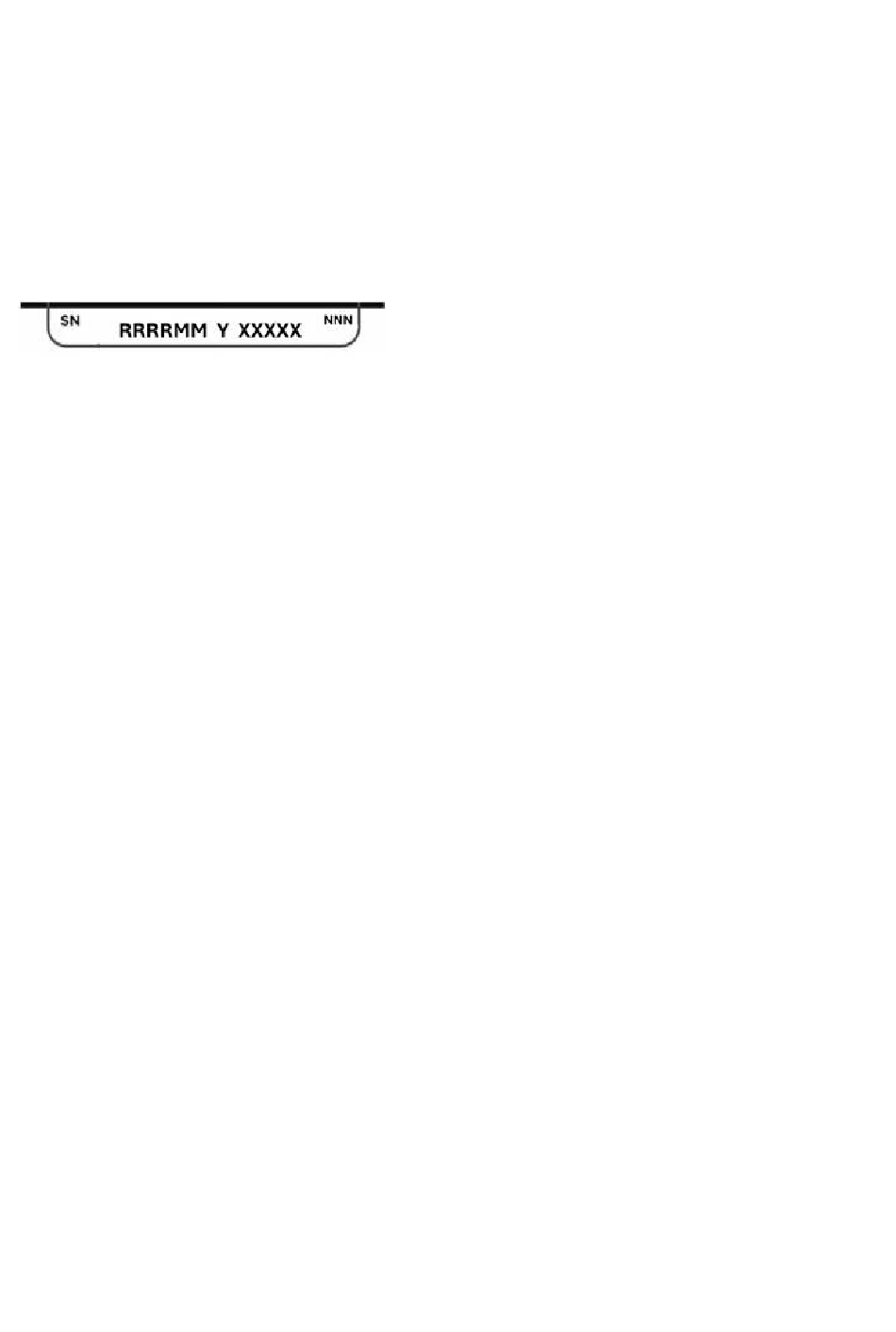

ŽENKLAI ANT ĮRENGINIO
RRRR - pagaminimo metai
– gamybos mėnuo
MM
-papildomas žymėjimas
Y
XXXXX -serijos numeris
-papildomas ženklas
NNN
KONSTRUKCIJA IR TAIKYMAS
Kampinis šlifuoklis yra rankinis elektrinis įrankis su II klasės izoliacija.
Įrenginys varomas vienfaziu komutatoriaus varikliu, kurio sukimosi
greitis mažinamas dantytu kampiniu reduktoriumi. Jis gali būti
naudojamas tiek šlifavimui, tiek pjovimui. Šio tipo elektrinis įrankis
plačiai naudojamas visų tipų atplaišų pašalinimui nuo metalinių
elementų paviršių, suvirinimo
plonasienių vamzdžių ir mažų metalinių elementų pjovimui ir pan.
Naudojant atitinkamus priedus, kampinis šlifuoklis gali būti
naudojamas ne tik pjovimui ir šlifavimui, bet ir valymui, pvz., rūdžių,
dažų dangų ir pan.
Jo taikymo sritys apima plačiai suprantamus remonto ir statybos
darbus, ne tik susijusius su metalais. Kampinis šlifuoklis taip pat gali
būti naudojamas statybinių medžiagų, pvz., plytų, grindinio akmenų,
keraminių plytelių ir pan. pjovimui ir šlifavimui.
Prietaisas skirtas naudoti tik sausai ir netinka poliravimui.
Nenaudokite elektrinio įrankio kitais tikslais, nei numatyta.
Netinkamas naudojimas.
• Nenaudokite medžiagų, kurių sudėtyje yra asbesto. Asbestas yra
kancerogenas.
• Nenaudokite medžiagų, kurių dulkės yra labai degios ar sprogios.
Dirbant su elektriniu įrankiu susidaro kibirkštys, kurios gali uždegti
išsiskiriančius garus.
• Nenaudokite pjovimo diskų šlifavimo darbams. Pjovimo diskai
veikia savo šoniniu paviršiumi, o šlifavimas tokio disko priekiniu
paviršiumi gali jį pažeisti ir sukelti operatoriaus sužalojimą.
GRAFINIŲ PUSLAPIŲ APRAŠYMAS
Toliau pateikti numeriai nurodo šio vadovo grafiniuose puslapiuose
pavaizduotus prietaiso komponentus.
1. Veleno fiksavimo mygtukas
2. Jungiklis
3. Papildoma rankena
4. Disco apsauga
5. Išorinis flanšas
6. Vidinis flanšas
7. Svirtis (peilio apsauga)
8. Specialus raktas
* Brėžinys ir produktas gali skirtis.
Priedai
Disko apsauga
•
Specialus raktas
•
Papildoma rankena
•
PASIRENGIMAS DARBUI
PAPILDOMOS RANKENOS MONTAVIMAS
Papildoma rankena (3) montuojama vienoje iš šlifuoklio galvutės
skylių. Rekomenduojama naudoti šlifuoklį su papildoma rankena. Jei
darbo metu šlifuoklį laikote abiem rankomis (taip pat naudodami
.
siūlių paviršiaus apdorojimui,
1 vnt.
1
1 vnt.
papildomą rankeną), sumažėja rizika, kad ranka paliesite besisukantį
diską ar šepetį ir susižeisite atatrankos metu.
DISKO APSAUGOS MONTAVIMAS IR REGULIAVIMAS
Disko apsauga apsaugo operatorius nuo nuolaužų, atsitiktinio
sąlyčio su darbo įrankiu ar kibirkščių. Ji turi būti visada
pritvirtinta, ypatingą dėmesį skiriant tam, kad dengiamoji dalis
būtų nukreipta į operatorių.
Montavimo konstrukcija montavimo leidžia reguliuoti apsaugą
iki optimalaus padėties be jokių įrankių.
• Atlaisvinkite ir atitraukite peilio apsaugo (4) svirtį (7).
• Pasukite peilio apsaugą (4) į norimą padėtį.
• Užfiksuokite nuleidžiant svirtį (7).
Peilio apsaugo nuėmimas ir reguliavimas atliekami atvirkštine tvarka
nei jo montavimas.
DARBO ĮRANKIŲ KEITIMAS
Keisdami darbo įrankius, dėvėkite darbo pirštines.
Veleno fiksavimo mygtukas (1) naudojamas tik šlifuoklio velenui
užfiksuoti montuojant arba nuimant darbo įrankį. Nenaudokite jo
kaip stabdymo mygtuko, kai diskas sukasi. Tai gali sugadinti
šlifuoklį arba sužeisti naudotoją.
DISKŲ MONTAVIMAS
Šlifavimo arba pjovimo diskams, kurių storis mažesnis nei 3 mm,
išorinio flanšo (5) savaiminio fiksavimo veržlė turi būti prisukta
plokščiu paviršiumi disko pusėje.
• Paspauskite veleno fiksavimo mygtuką (1).
• Prisukite išorinį flanšą (5) specialiu raktu (8).
• Atlaisvinkite ir nuimkite savaime užsifiksuojantį išorinį flanšą (5).
• Diską padėkite taip, kad jis būtų prispaustas prie vidinio flanšo (6)
paviršiaus.
• Prisukite išorinį flanšą (5) ir priveržkite specialiu raktu (8).
Diskai nuimami atvirkštine tvarka nei montuojami. Montuojant diskas
turi būti prispaustas prie vidinio flanšo (6) paviršiaus ir centruotas ant
jo nuožulniosios briaunos. Jei savaiminio fiksavimo veržlė užstrigo,
naudokite specialų raktą.
DARBO ĮRANKIŲ SU SRAIGTINE SKYLA MONTAVIMAS
• Paspauskite veleno fiksavimo mygtuką (1).
• Jei yra, nuimkite anksčiau sumontuotą darbo įrankį.
• Prieš montuodami nuimkite abu flanšus – vidinį flanšą
(6) ir savaime užsifiksuojantį išorinį flanšą (5).
• Prisukite darbo įrankio srieginę dalį prie veleno ir šiek tiek
priveržkite.
Darbiniai įrankiai su sriegine skyle nuimami atvirkštine tvarka nei
montuojami.
KAMPINIO ŠLIFUOKLIO MONTAVIMAS KAMPINIO ŠLIFUOKLIO
STOVELYJE
Kampinį šlifuoklį leidžiama naudoti specialioje stovėje, skirtoje
kampiniams šlifuokliams, jei jis yra teisingai sumontuotas pagal
stovės gamintojo montavimo instrukcijas.
NAUDOJIMAS / NUSTATYMAI
Prieš naudodami šlifuoklį, patikrinkite šlifavimo disko būklę.
Nenaudokite įskilusių, įtrūkę ar kitaip pažeistų šlifavimo diskų.
Nusidėvėjusį diską ar šepetėlį pakeiskite nauju prieš pat
naudojimą. Baigę darbą, visada išjunkite šlifuoklį ir palaukite,
kol darbo įrankis visiškai sustos. Tik tada šlifuoklį galima padėti
į vietą. Nesulėtinkite besisukančio šlifavimo disko, spausdami jį
prie ruošinio.
• Niekada neperkraukite šlifuoklio. Elektrinio įrankio svoris
sukuria pakankamą spaudimą, kad būtų galima efektyviai
dirbti. Perkraunant
pavojingas darbo įrankio sulūžimas.
• Jei šlifuoklis nukrenta darbo metu, būtina patikrinti ir, jei
reikia, pakeisti darbo įrankį, jei jis yra pažeistas ar
deformuotas.
54
ir pernelyg spaudžiant gali įvykti
