Ablauf der Werkzeugverwaltung ohne Satz-Splitting (Maschinendaten-Einstellung Fräsen)
Txx Myy ;
Myy ist die Einstellung aus MD22560: $MC_TOOL_CHANGE_M_CODE
Diese Art der Programmierung wird nicht empfohlen!

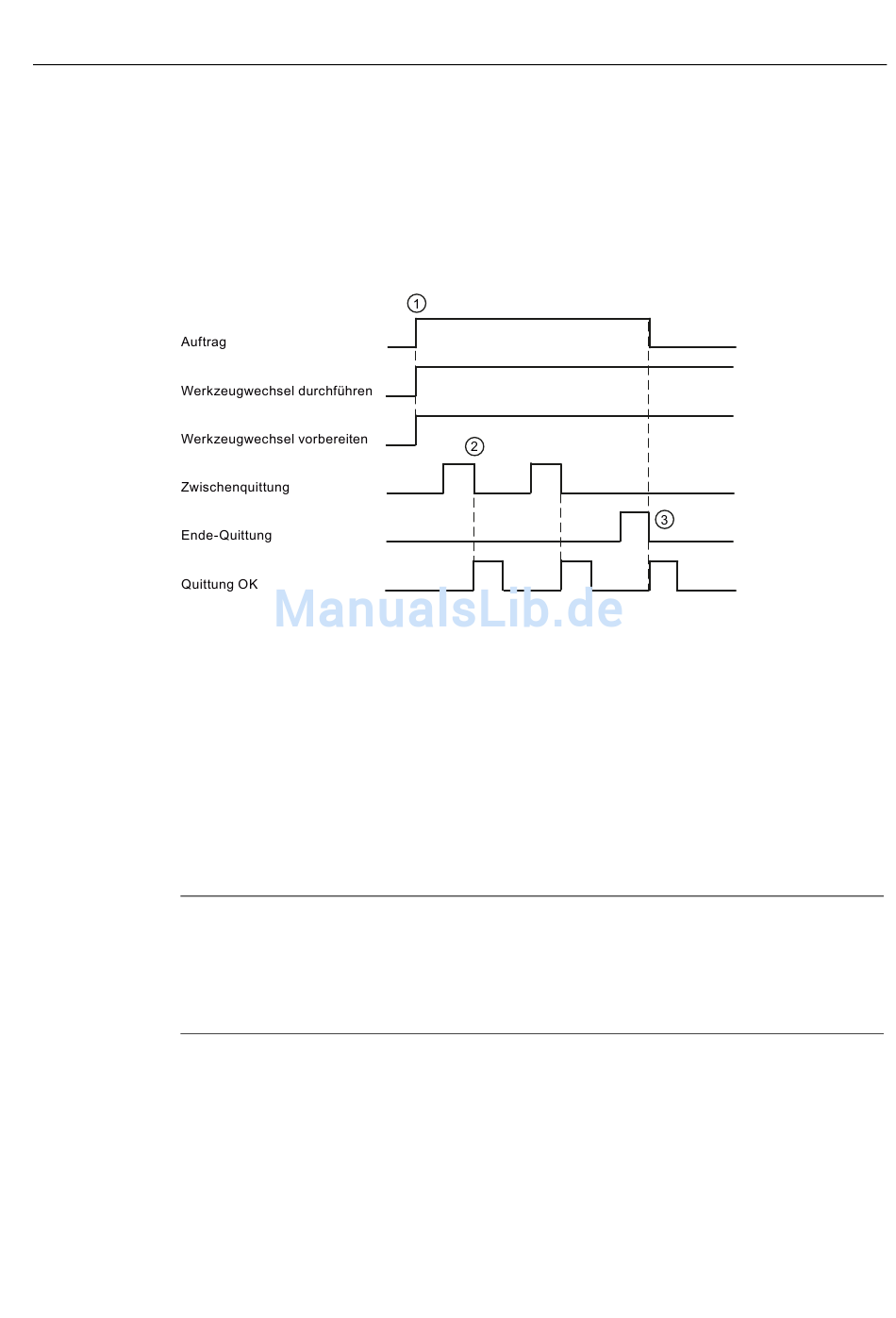

Signalbeschreibung:
①
②
③
Hinweis
MD20310: $MC_TOOL_MANAGEMENT_MASK
Das Verhalten der Nahtstelle in DB43xx.DBB1 wird mit der Einstellung in MD20310 Bit 10
beeinflusst.
Der hier beschriebene Ablauf entspricht der Voreinstellung des Maschinendatums.
Drehen und Fräsen
Inbetriebnahmehandbuch, 02/2012, 6FC5397-3DP40-3AA0
Das PLC-Anwenderprogramm bekommt einen neuen Auftrag. Der Auftrag "Werkzeugwechsel
vorbereiten" und der Auftrag "Werkzeugwechsel durchführen" kommen gemeinsam. Txx und
M206 wurden in einem NC Satz programmiert.
Es werden mehrere Zwischenschritte quittiert. Der Zustand des Auftrags bleibt unverändert.
Die Positionen der Werkzeuge werden anhand der Transferschritte der Quittungen von der
Werkzeugverwaltung aktualisiert.
Es wird die Ende-Quittung mit OK zurückgemeldet und gleichzeitig das Bit für den Auftrag
zurückgesetzt.
Die Beschreibung des Auftrags ("Werkzeugwechsel durchführen" und "Werkzeugwechsel
vorbereiten") wird nicht zurückgesetzt. Byte 1 von DB43xx wird erst mit dem nächsten Auftrag
neu geschrieben.
