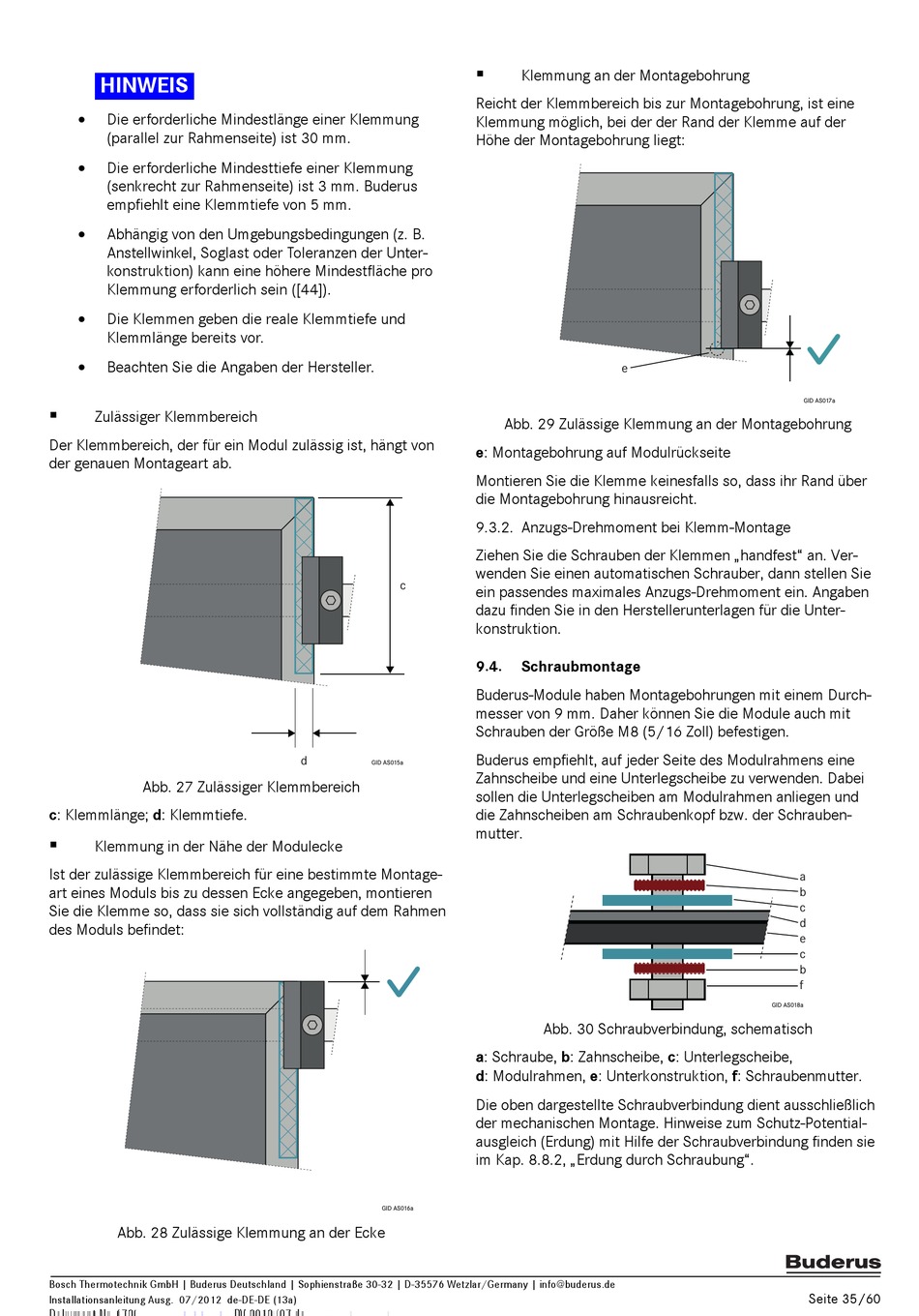

HINWEIS
•
Die erforderliche Mindestlänge einer Klemmung
(parallel zur Rahmenseite) ist 30 mm.
•
Die erforderliche Mindesttiefe einer Klemmung
(senkrecht zur Rahmenseite) ist 3 mm. Buderus
empfiehlt eine Klemmtiefe von 5 mm.
•
Abhängig von den Umgebungsbedingungen (z. B.
Anstellwinkel, Soglast oder Toleranzen der Unter-
konstruktion) kann eine höhere Mindestfläche pro
Klemmung erforderlich sein ([44]).
•
Die Klemmen geben die reale Klemmtiefe und
Klemmlänge bereits vor.
•
Beachten Sie die Angaben der Hersteller.
Zulässiger Klemmbereich
Der Klemmbereich, der für ein Modul zulässig ist, hängt von
der genauen Montageart ab.
Abb. 27 Zulässiger Klemmbereich
c: Klemmlänge; d: Klemmtiefe.
Klemmung in der Nähe der Modulecke
Ist der zulässige Klemmbereich für eine bestimmte Montage-
art eines Moduls bis zu dessen Ecke angegeben, montieren
Sie die Klemme so, dass sie sich vollständig auf dem Rahmen
des Moduls befindet:
Abb. 28 Zulässige Klemmung an der Ecke
Bosch Thermotechnik GmbH | Buderus Deutschland | Sophienstraße 30-32 | D-35576 Wetzlar/Germany | info@buderus.de
Installationsanleitung Ausg. 07/2012 de-DE-DE (13a)
Dokument-Nr. 6720804393 IM Logavolt PV 2012/07 de
c
d
GID AS015a
GID AS016a
Klemmung an der Montagebohrung
Reicht der Klemmbereich bis zur Montagebohrung, ist eine
Klemmung möglich, bei der der Rand der Klemme auf der
Höhe der Montagebohrung liegt:
e
Abb. 29 Zulässige Klemmung an der Montagebohrung
e: Montagebohrung auf Modulrückseite
Montieren Sie die Klemme keinesfalls so, dass ihr Rand über
die Montagebohrung hinausreicht.
9.3.2. Anzugs-Drehmoment bei Klemm-Montage
Ziehen Sie die Schrauben der Klemmen „handfest" an. Ver-
wenden Sie einen automatischen Schrauber, dann stellen Sie
ein passendes maximales Anzugs-Drehmoment ein. Angaben
dazu finden Sie in den Herstellerunterlagen für die Unter-
konstruktion.
9.4.
Schraubmontage
Buderus-Module haben Montagebohrungen mit einem Durch-
messer von 9 mm. Daher können Sie die Module auch mit
Schrauben der Größe M8 (5/16 Zoll) befestigen.
Buderus empfiehlt, auf jeder Seite des Modulrahmens eine
Zahnscheibe und eine Unterlegscheibe zu verwenden. Dabei
sollen die Unterlegscheiben am Modulrahmen anliegen und
die Zahnscheiben am Schraubenkopf bzw. der Schrauben-
mutter.
Abb. 30 Schraubverbindung, schematisch
a: Schraube, b: Zahnscheibe, c: Unterlegscheibe,
d: Modulrahmen, e: Unterkonstruktion, f: Schraubenmutter.
Die oben dargestellte Schraubverbindung dient ausschließlich
der mechanischen Montage. Hinweise zum Schutz-Potential-
ausgleich (Erdung) mit Hilfe der Schraubverbindung finden sie
im Kap. 8.8.2, „Erdung durch Schraubung".
GID AS017a
a
b
c
d
e
c
b
f
GID AS018a
Seite 35/60
