Inhaltszusammenfassung für Buderus Vaciosol 21

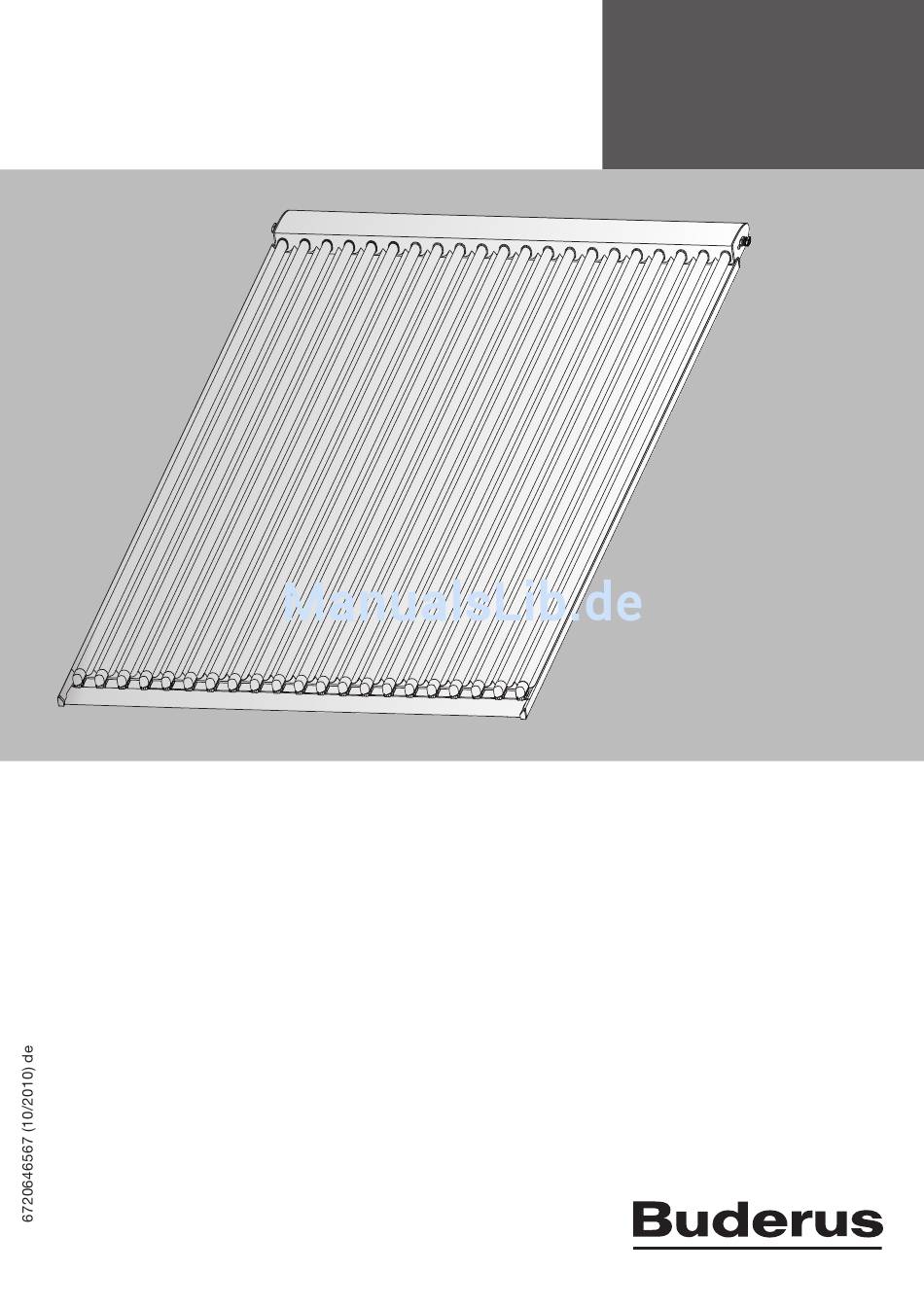

  • Seite 1 Serviceanleitung Vakuum- Röhrenkollektoren Vakuum-Röhrenkollektoren Für das Fachhandwerk Vaciosol 21 Vor der Montage sorgfältig lesen...
  • Seite 2: Impressum

    Impressum Technische Änderungen vorbehalten! Durch ständige Weiterentwicklung können Abbildungen, Montageschritte und technische Daten abweichen. Herstelleranschrift: Bosch Thermotechnik Gmbh · Buderus Deutschland · Sophienstraße 30-32 · 35576 Wetzlar · Deutschland www.buderus.de Dokumenten-Nr.: 6720646567 (10/2010) de Ausgabedatum: 06/08 Urheberrecht: Alle in dieser technischen Unterlage festgelegten Informationen sowie die von uns zur Verfügung gestellten Zeichnungen und technischen Beschreibungen bleiben unser Eigentum und dürfen ohne unsere vorherige schriftliche Erlaubnis nicht vervielfältigt werden.
  • Seite 3: Inhaltsverzeichnis

    3.2 Durchflussmenge einstellen 3.3 Sonstiges 4. Wartung 5. Protokoll / Checkliste 6. Reparatur 6.1 Austausch einzelner Röhren 6.2 Demontage mechanisch zerstörter Röhren 6.3 Demontage nicht mechanisch zerstörter Röhren 6.4 Montieren einzelner Röhren 7. Einzelteilliste 8. Sicherheitsdatenblatt Frostschutzmittel Serviceanleitung Buderus Vaciosol 21...
  • Seite 4: Zu Diesem Dokument

    Hinweis! Informationen über Besonderheiten. 1.4 Gültigkeitshinweis Diese Montageanleitung ist gültig für die Vakuum-Röhrenkollektoren Buderus Vaciosol CPC 6/12 ab 01.06.2008. 2. Allgemeine Informationen Lesen Sie die Montage- und Inbetriebnahmeanleitung aufmerksam durch. Die Montage und Inbetriebnahme muss von autorisierten Fachkräften ausgeführt werden. Garantie- oder Gewähr- leistungsansprüche entfallen, wenn diese Montage- und Inbetriebnahmeanleitung nicht beachtet wird.
  • Seite 5: Inbetriebnahme

    Solarkreis spülen, in ein separates Auffanggefäß zu leiten und zu entsorgen. Tyfocor LS neigt beim Spülen zu leichter milchigen Schaumbildung. Spülvorgang so lange durchführen, bis das Tyfocor, das aus dem System zurückfließt, klar ist. Bei Parallelschaltung von Kollektoren sind alle Kollektorstränge einzeln zu spülen. Serviceanleitung Buderus Vaciosol 21...
  • Seite 6 F) Manometer G) Sicherheitsventil H) Auffangbehälter mind. 2 m I) Vorabsperrung ADG J) Ausdehnungsgefäß 20 - K) Luftabscheider 30 cm L) Befüllarmatur (Füll- und Entleerhahn) M) Schwerkraftschleife um Mikrozirkulationen in der Rohrleitung zu vermeiden N) Warmwasserspeicher Serviceanleitung Buderus Vaciosol 21...
  • Seite 7: Durchflussmenge Einstellen

    Grobe Durchflussmenge über die Wahl der Pumpenstufe und Feineinstellung am Durchflussregulierventil einstellen. Bei Regelungen mit Drehzahlregelung ist keine Feineinstellung notwendig. Die technischen Unterlagen der Regelung sind zu beachten. Einstellwerte bei High-flow-Systemen: ca. Durchflussmenge l/min (Vorlauftemperatur 20°C) Kollektoranzahl Buderus Vaciosol 21 Serviceanleitung Buderus Vaciosol 21...
  • Seite 8: Sonstiges

    2. Elektrische Anschlüsse prüfen. Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen, Leitungen auf Beschädigungen prüfen. 3. Regelung in Betrieb nehmen und Schaltfunktionen überprüfen. 4. Umwälzpumpe und Durchflussmenge prüfen. 5. Sicherheitseinrichtungen auf Funktion prüfen. 6. Sonnenschutzfolie am Kollektor abziehen. Serviceanleitung Buderus Vaciosol 21...
  • Seite 9: Wartung

    (z. B. Fa. Merck). Der pH-Wert ist jährlich zu überprüfen. 2. Flüssigkeitsverlust der Anlage. Bei Verlusten durch Leckage muss Tyfocor LS unverdünnt nachgefüllt werden. Im Zweifelsfall ist der Kälteschutz mittels Frostschutzprüfer zu bestimmen. 3. Sicherheitseinrichtungen auf Funktion prüfen. Serviceanleitung Buderus Vaciosol 21...
  • Seite 10: Protokoll / Checkliste

    Protokoll / Checkliste 5. Protokoll / Checkliste Protokoll: Erstinbetriebnahme Durchflussmenge bei Erstinbetriebnahme (l/min) Wert: Durch: Wartung Wartung Wartung Wartung Wartung Wartung Wartung Durch: Checkliste für Wartung: Funktion Frostschutz Fülldruck Sicherheits- Durchfluss- Wert einrichtungen menge Serviceanleitung Buderus Vaciosol 21...
  • Seite 11: Reparatur

    Drehen durch den Silikonring in den Sammelkasten schieben. 4. Röhrenhalter auf Röhrenende aufsetzen. Röhrenhalter zwischen die beiden Einkerbungen des Aluminiumpro- fils einschieben, nach unten drücken und in die Nut des Profils einrasten. 5. Röhre bis zum Anschlag nach unten in den Röhrenhalter ziehen. Serviceanleitung Buderus Vaciosol 21...
  • Seite 12: Einzelteilliste

    Einzelteilliste 7. Einzelteilliste Position Bezeichnung Bestell-Nr. Sammler Deckelprofil Buderus Vaciosol 21 7747 208 512 Dichtring Röhrengummi schwarz, EPDM 55 102 2842 Schrauben 3,5 x 16, Edelstahl 102 2845 Röhrenhalter schwarz, PBT 40 102 2841 Gummistopfen für Seitenprofil links, TPE 90 102 2843 Gummistopfen für Seitenprofil rechts, TPE 90...
  • Seite 13: Sicherheitsdatenblatt Frostschutzmittel

    Sicherheitsdatenblatt Frostschutzmittel 8. Sicherheitsdatenblatt Frostschutzmittel Serviceanleitung Buderus Vaciosol 21...
  • Seite 14 Sicherheitsdatenblatt Frostschutzmittel Serviceanleitung Buderus Vaciosol 21...
  • Seite 15 Sicherheitsdatenblatt Frostschutzmittel Serviceanleitung Buderus Vaciosol 21...
  • Seite 16 Sicherheitsdatenblatt Frostschutzmittel Serviceanleitung Buderus Vaciosol 21...
