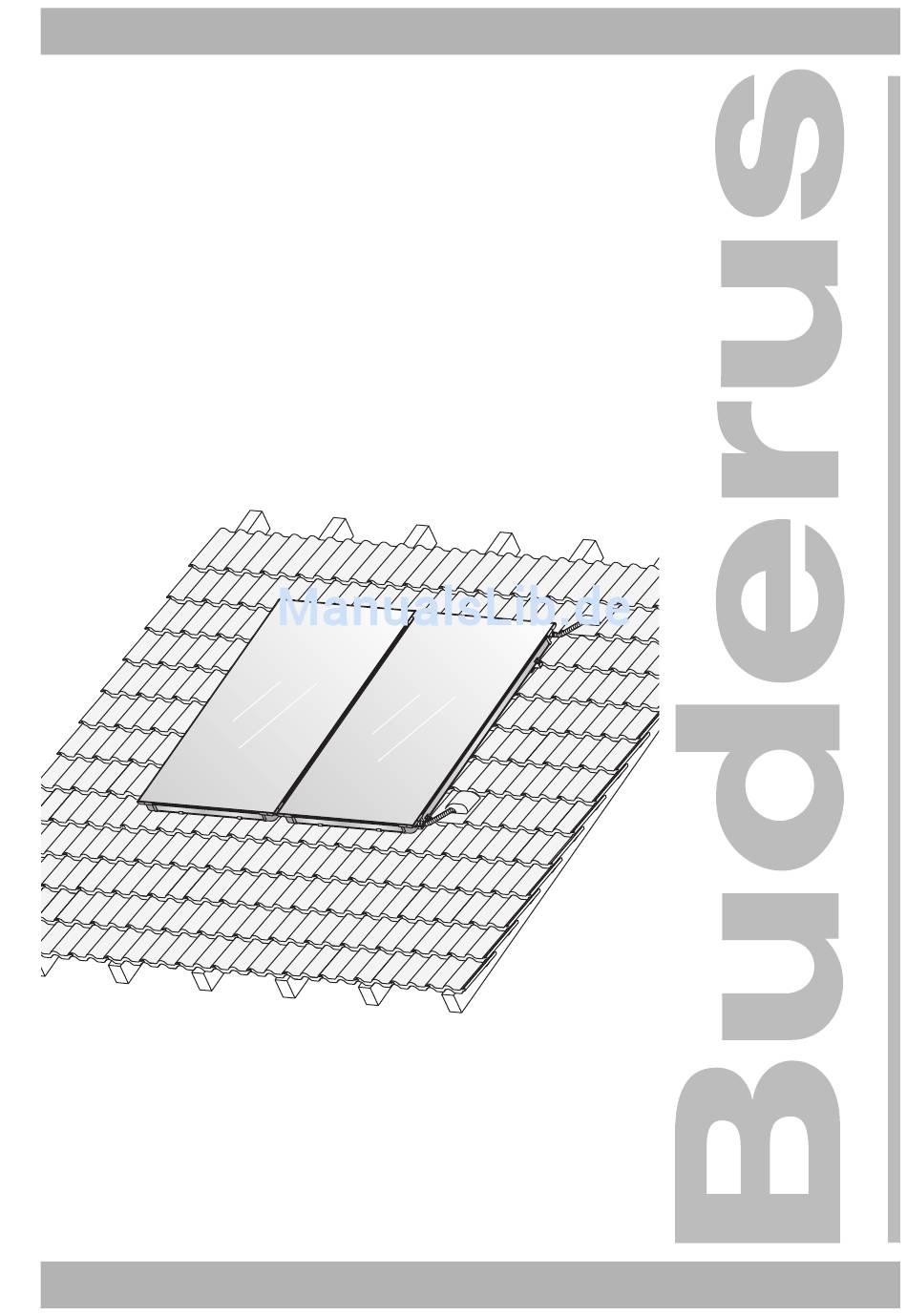

- Seite 1 6304 3966 – 04/2006 DE/CH/AT Für das Fachhandwerk Montageanleitung Flachkollektoren Logasol SKS 4.0 Überdachmontage 63043966.01-1.SD 63043966.01-1.SD Bitte vor Montage sorgfältig lesen...
-
Seite 2: Inhaltsverzeichnis
......38 11 Kurzanleitung für Pfannendach und Druckbefüllung ....39 Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 3: Allgemeines
20 m, ist keine besondere Maßnahme zum Blitzschutz erforderlich. Ist eine Blitzschutzeinrichtung vorhanden, muss die Ein- bindung der Solaranlage an die Blitzschutzanlage von einem Elektro-Fachhandwerker geprüft werden. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 4: Technische Daten
2,37 m² Absorberfläche (Nettofläche) 2,1 m² Gewicht netto, Typ senkrecht 46 kg Gewicht netto, Typ waagerecht 47 kg zulässiger Betriebsüberdruck des 10 bar Kollektors Tab. 2 Technische Daten Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 5: Sicherheit
Sie über diese Fachkenntnisse verfügen. Übergeben Sie diese Montageanleitung dem Kun- den. Erklären Sie dem Kunden Wirkungsweise und Bedie- nung des Gerätes. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 6: Aufbau Der Hinweise
Bedecken Sie den Kollektor (z. B. mit einer als Zubehör erhältlichen Abdeck- plane) und das Montagematerial wäh- rend der Montage zum Schutz vor hohen Temperaturen durch Sonnen- einstrahlung. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 7: Vor Der Montage
Verwenden Sie nur Originalteile des Her- stellers und tauschen Sie defekte Teile umgehend aus. ANWENDERHINWEIS Entfernen Sie brüchige Pfannen, Schin- deln oder Platten im Bereich der Kollek- toren und ersetzen Sie diese. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 8: Beschreibung Der Bauteile
Schraube M8 Pos. 6: Steckverbinder mit Gewindestiften × Pos. 8: Schraube M8 Dachanbindung Pfannen-Eindeckung, je Kollektor (Abb. 2): × Pos. 4 Dachhaken, einstellbar × Pos. 5 Schiebemutter Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 9: Hydraulische Verbindung
Verbindungssatz zwischen den Kollektoren, je Kollektor (in zwei Transportecken, Abb. 4) × Pos. 1: Wellrohrverbinder × Pos. 2: Klammer 63043966.04-1.SD 63043966.04-1.SD Abb. 4 Zwei Transportecken mit einem Verbindungssatz Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 10: Zusätzlich Benötigte Hilfsmittel
Die Kollektoren sind ausschließlich für eine trockene La- gerung vorgesehen. ANWENDERHINWEIS Die Kollektoren dürfen nicht ohne Regen- 63043966.05-1.SD 63043966.05-1.SD schutz im Freien gelagert werden. Abb. 5 Kunststoffkappen auf Kollektoranschlüssen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 11: Technische Unterlagen
Anschlusssatz bei Komplettstation: Montageanleitung liegt der Pos. 2: Komplettstation bei Speicher: Montageanleitung liegt dem Spei- Pos. 3: cher bei 63043965.07-1.SD 63043965.07-1.SD Abb. 6 Solaranlagenkomponten und Technische Unterlagen Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 12: Platzbedarf Am Dach Ermitteln
10,51 m 2,07 m 18,61 m 1,15 m 11,68 m 2,07 m 20,93 m 1,15 m Tab. 3 Platzbedarf senkrecht montierter Kollektoren Tab. 4 Platzbedarf waagerecht montierter Kollektoren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 13: Dachanbindung Und Profilschienen Montieren
Fertig montierte Profilschienen für zwei Kollektoren Verwenden Sie zur besseren Begeh- barkeit des Daches eine Dachdecker- leiter oder schieben Sie die Pfannen am Rand des Kollektorfeldes hoch. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 14: Abstände Festlegen
Abstand (Mitte-Mitte) zwischen unterer und oberer Profilschiene ANWENDERHINWEIS Die waagerechte Montage ist nur bei ei- nem Dachlattenabstand von max. 420 63043965.12-1.SD 63043965.12-1.SD mm möglich. Abb. 10 Abstand der Profilschienen untereinander Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 15: Pfannen-Eindeckung
ANWENDERHINWEIS Abb. 13 Eingehängter Dachhaken (zur besseren Ansicht sind einige Pfannen nicht dargestellt) Die verzahnte Unterlegscheibe (Abb. 13, Pos. 5) muss in die Verzahnung des Dachhaken-Unterteils greifen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 16: Dachhaken An Sparren Befestigen
Pos. 3: Abstützung vorne Pos. 2) und zweiten Loch mit geeigneten Schrauben Pos. 4: Pfanne ggf. dem Dachhaken anpassen am Sparren befestigen. Pos. 5: Verzahnte Unterlegscheibe Pos. 6: Brett/Bohle Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 17: Biberschwanz-Eindeckung
63043965.16-1.SD 63043965.16-1.SD Abb. 17 Dachhaken-Unterteil neu positionieren Pos. 1: Dachhaken-Unterteil Pos. 2: Lange Sechskantmutter Pos. 3: Oberes Loch zur Befestigung des Unterteils Pos. 4: Abtrennung, falls notwendig Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... - Seite 18 Sparren oder Brett/Bohle befestigen. Die anliegenden Biberschwanz-Ziegel (Abb. 20, Pos. 1) zuschneiden (gestrichelte Linie, Abb. 20, Pos. 2). 63043965.65-1.SD 63043965.65-1.SD Abb. 20 Dachhaken mit eingedecktem Dach Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
-
Seite 19: Wellplatten-Eindeckung
Kanthölzer von mind. 40 × 40 mm Stärke notwendig. Montieren Sie ggf. zusätzliche Kant- hölzer, damit Sie die Maße der Tab. 5 und Tab. 6 einhalten können. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... - Seite 20 Maß B erreicht ist (Tab. 7). ANWENDERHINWEIS Beachten Sie beim Eindrehen der Stock- schrauben, dass der Abstand B (Tab. 7 und Abb. 24) bei allen Stockschrauben gleich ist. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
- Seite 21 Benutzen Sie zur Kontrolle eine Mau- rerschnur. Falls notwendig, unterfüttern Sie die Profilschienen am Haltebock. 63043965.26-1.SD 63043965.26-1.SD Abb. 25 Profilschiene an Haltebock befestigen Pos. 1: Schraube Pos. 2: Profilschiene Pos. 3: Haltebock Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
-
Seite 22: Schiefer-/Schindel-Eindeckung
Profilschiene sowie entsprechen- Pos. 3: Unterlegscheibe de Hinweise entnehmen Sie dem Kapitel 5.4 „Wellplatten-Eindeckung“. Pos. 4: Dichtscheibe Pos. 5: Stockschraube M12 Pos. 6: Hülse (bauseits) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 23: Zusatzschienen Montieren (Zubehör)
Mit den anderen Profilschienen genauso verfahren. Setzen Sie die Montage mit Kapitel 5.8.3 „Profilschie- nen ausrichten“ fort. 63043965.32-1.SD 63043965.32-1.SD Abb. 30 Waagerechte Profilschienen montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 24: Profilschienen Montieren
Wir empfehlen für den Abstand der Profil- schienen ein Hilfsmittel aus Dachlatten anzufertigen. 63043965.34-1.SD 63043965.34-1.SD Abb. 32 Profilschienen am Dachhaken befestigen Pos. 1: Schiebemutter Pos. 2: Profilschiene Pos. 3: Schraube Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 25: Profilschienen Ausrichten
über die Profilschienen schieben, bis sie ein- rasten (Abb. 34, Pos. 2). Abb. 34 Abrutschsicherung einhängen Pos. 1: Befestigungslöcher für die Abrutschsicherungen Pos. 2: Einrasten der Abrutschsicherung Pos. 3: Abrutschsicherung Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 26: Kollektoren Montieren
Dachdeckerbereich, aus- reichend tragfähige 3-Punkt-Sauggriffe oder als Zubehör erhältliche spezielle Tra- gegriffe (erleichtern das Heben). ANWENDERHINWEIS Während des Transportes oder der Mon- tage können ungesicherte Kollektoren herunterfallen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 27: Kollektormontage Vorbereiten
(Tichelmann- Prinzip, Abb. 38). Der wechselseitige Anschluss kann auch bei weniger als 6 Kollektoren durchgeführt werden (Abb. 38). 63043966.08-1.SD 63043966.08-1.SD Abb. 38 Wechselseitiger hydraulischer Anschluss Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 28: Verschlusskappen Montieren
Langloch der Profilschiene einrasten. ANWENDERHINWEIS Montieren Sie die einseitigen Kollektor- spanner an der linken Kollekforfeldseite erst nach Montage des letzten Kollektors. 63043965.43-1.SD 63043965.43-1.SD Abb. 41 Einseitige Kollektorspanner einschieben Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... - Seite 29 ANWENDERHINWEIS Ziehen Sie die Schraube erst dann an, wenn der zweite Kollektor bis an den dop- pelseitigen Kollektorspanner geschoben ist. 63043966.14-1.SD 63043966.14-1.SD Abb. 44 Doppelseitigen Kollektorspanner montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
- Seite 30 VORSICHT! Sichern Sie jede Verschlusskappe mit einer Klammer und jeden Wellrohrver- binder mit zwei Klammern (Abb. 47, Pos. 1). 63043966.16-1.SD 63043966.16-1.SD Abb. 47 Wellrohrverbinder mit Klammern gesichert Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
- Seite 31 Schlüssel SW5 verschrauben (Abb. 49, Pos. 2). ANWENDERHINWEIS Durch das Anziehen der Schraube bricht die Kunststoffführung an den Sollbruch- stellen weg. 63043966.17-1.SD 63043966.17-1.SD Abb. 49 Einseitiger Kollektorspanner links Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006...
-
Seite 32: Kollektorfühler Anschließen
Stop- fen aus dem Anschlusssatz abzudichten. Zuvor müssen Sie mit Hilfe der Kabelver- schraubung (Abb. 51, Pos. 2) die in der Fühlerdurchführung befindliche Mutter entfernen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 33: Sammelleitungen Anschließen
Dachisolierung führen. Sammelleitung an die Klemmringverschraubung an- schließen (Abb. 53, Pos. 2). Verfahren Sie mit dem Rücklaufanschluss genauso. 63043966.19-1.SD 63043966.19-1.SD Abb. 53 Vorlaufleitung montieren (ohne Entlüfter am Dach) Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 34: Entlüftung Durch Entlüfter (Zubehör) Am Dach
× Pos. 7: Nippel R¾ 63043966.21-1.SD 63043966.21-1.SD × Pos. 8: Überwurfmutter Abb. 55 Entlüftersatz universal × Pos. 9: Dichtung × Pos. 10: Karosseriescheibe × Pos. 11: Klemmscheibe Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 35: Entlüfter Unter Dem Dach Montieren
(Abb. 56, Pos. 1) anschließen. Abb. 56 Entlüfter unter Dach montieren Pos. 1: Doppelnippel mit O-Ring Pos. 2: Lufttopf Pos. 3: Anschlussrohr Pos. 4: Entlüftungspfanne Pos. 5: Klammer Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 36: Entlüfter Über Dem Dach Montieren
ANWENDERHINWEIS Pos. 4: Entlüftungspfanne Nehmen Sie die Montage des Rücklauf- Pos. 5: Nippel R¾ anschlusses wie in Kapitel 8.1 „Entlüftung durch Druckbefüllung“ beschrieben, vor. Pos. 6: Klammer Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 37: Verbindungssatz Für Zwei Reihen (Zubehör) Montieren
Klemmring (Abb. 61, Pos. 2) und Überwurfmutter auf Winkel (Abb. 61, Pos. 3) montieren. Entsprechend abgelängtes Kupferrohr (18 mm, Abb. 61, Pos. 1) in Klemmringverschraubungen 63043966.32-1.SD 63043966.32-1.SD schieben. Abb. 61 Anschlussrohr verlängern Verschraubungen anziehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 38: Abschlussarbeiten
(siehe Anleitung Komplettstation)? ANWENDERHINWEIS Wenn Sie die Entlüftung der Solaranlage mit einem automatischen Entlüfter (Zube- hör) durchführen, müssen Sie nach dem Entlüftungsvorgang den Kugelhahn schließen (siehe Montageanleitung Kom- plettstation). Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... -
Seite 39: Kurzanleitung Für Pfannendach Und Druckbefüllung
Entlüftungspfanne und Dachisolierung führen. S. 38 Installationskontrolle durchführen. S. 38 Sammelleitungen und Wellrohrverbinder mit UV- und 63043966.30-1.SD 63043966.30-1.SD hochtemperaturbeständigem Material dämmen. Abb. 64 Kollektorfühler und Sammelleitungen montieren Änderungen aufgrund technischer Verbesserungen vorbehalten! Montageanleitung Logasol SKS 4.0 Überdachmontage • Ausgabe 04/2006... - Seite 40 Heizungsfachbetrieb: Deutschland BBT Thermotechnik GmbH Buderus Deutschland, D-35573 Wetzlar www.heiztechnik.buderus.de info@heiztechnik.buderus.de Österreich Schweiz Buderus Austria Heiztechnik GmbH Buderus Heiztechnik AG Karl-Schönherr-Str. 2, A-4600 Wels Netzibodenstr. 36, CH-4133 Pratteln www.buderus.at www.buderus.ch office@buderus.at info@buderus.ch...
