Angaben zum Produkt
2.9

Lieferumfang

B Lieferungen auf Unversehrtheit und Vollständigkeit prü-
fen.
2.9.1 Montage-Set für die Kollektoren
4
7
6

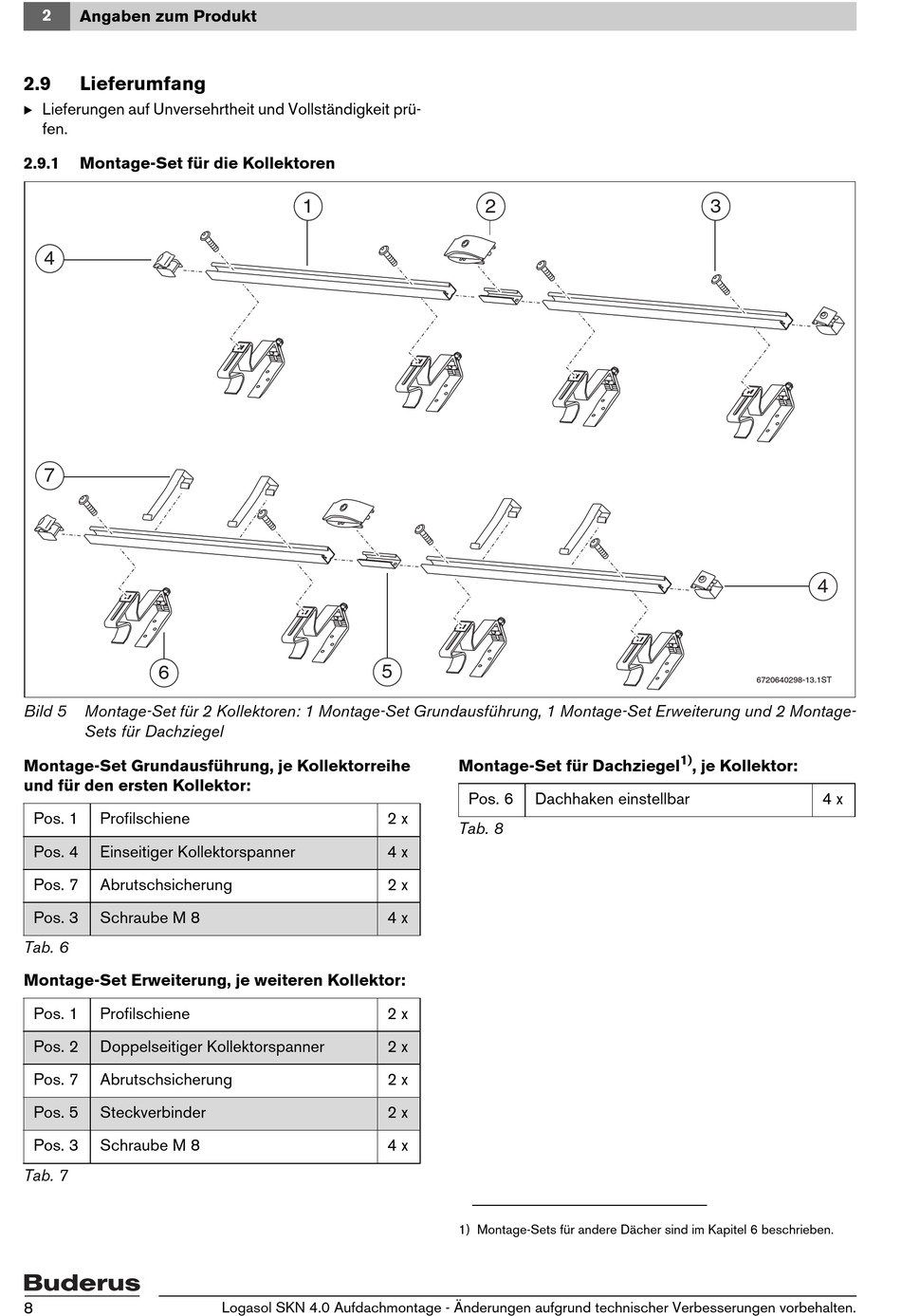

Bild 5 Montage-Set für 2 Kollektoren: 1 Montage-Set Grundausführung, 1 Montage-Set Erweiterung und 2 Montage-
Sets für Dachziegel
Montage-Set Grundausführung, je Kollektorreihe
und für den ersten Kollektor:
Pos. 1 Profilschiene
Pos. 4 Einseitiger Kollektorspanner
Pos. 7 Abrutschsicherung
Pos. 3 Schraube M 8
Tab. 6
Montage-Set Erweiterung, je weiteren Kollektor:
Pos. 1 Profilschiene
Pos. 2 Doppelseitiger Kollektorspanner
Pos. 7 Abrutschsicherung
Pos. 5 Steckverbinder
Pos. 3 Schraube M 8
Tab. 7
8
1
5
2 x
4 x
2 x
4 x
2 x
2 x
2 x
2 x
4 x
Logasol SKN 4.0 Aufdachmontage - Änderungen aufgrund technischer Verbesserungen vorbehalten.
2
Montage-Set für Dachziegel
Pos. 6 Dachhaken einstellbar
Tab. 8
1) Montage-Sets für andere Dächer sind im Kapitel 6 beschrieben.
3
4
6720640298-13.1ST
1)
, je Kollektor:
4 x
