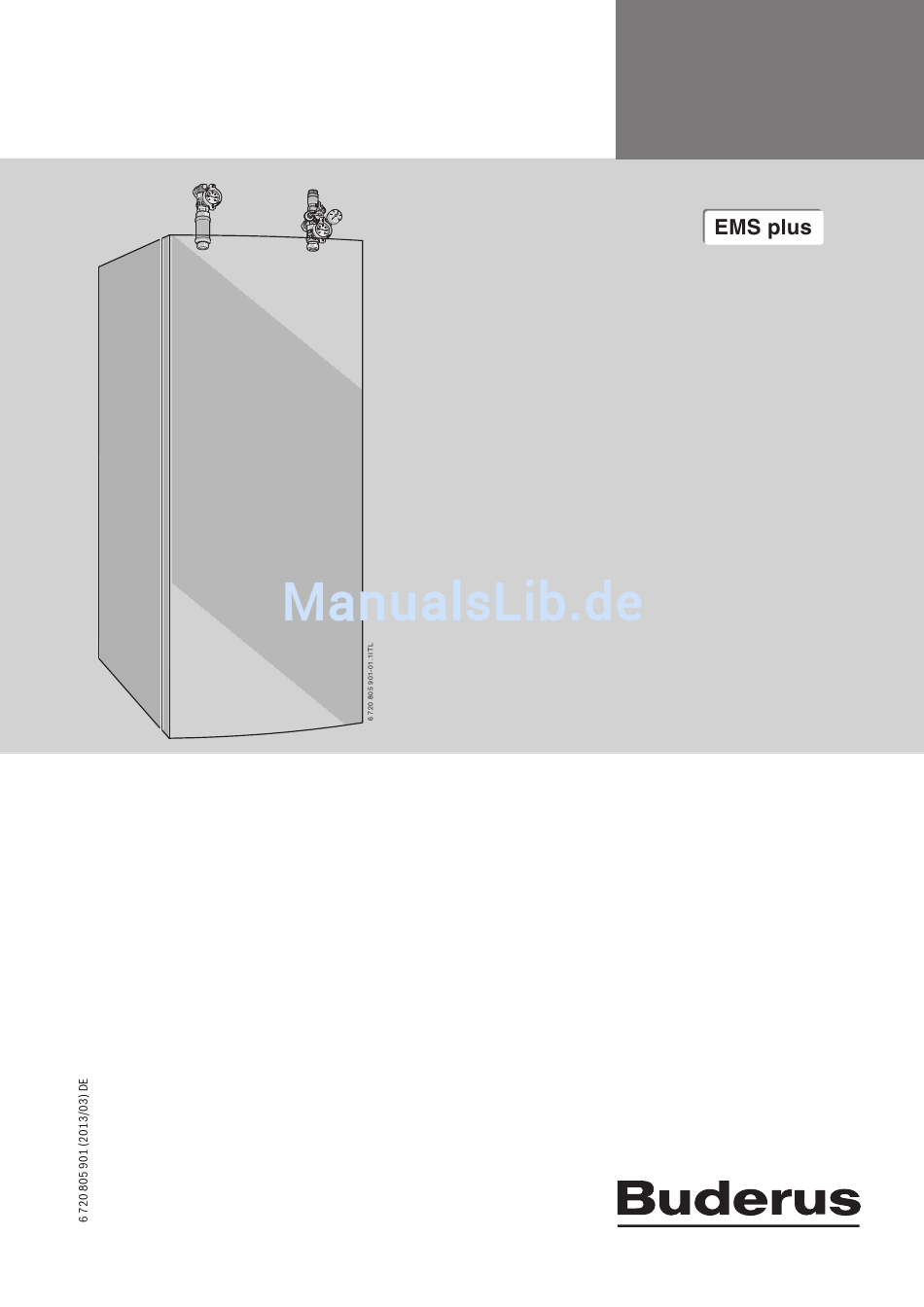

- Seite 1 Installations- und Wartungs- Pufferspeicher für Solaranlagen anleitung für den Fachmann Logalux Vor Montage und Wartung sorg- fältig lesen. PNRS 400/3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Störungen ......... . 22 Symbolerklärung und Sicherheitshinweise . -
Seite 3: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Verbrühungsgefahr Symbolerklärung und Sicherheitshinweise ▶ Beim Betrieb des Pufferspeichers können Temperaturen über 60 °C auftreten. Deshalb den Pufferspeicher vor Eingriffen in den Solar- Symbolerklärung oder Heizkreis auskühlen lassen. ▶ Nur wenn die Temperatur der Wärmeträgerflüssigkeit und des Heiz- Warnhinweise wassers unter 60 °C gesunken ist, den automatischen Entlüfter betä- tigen. -
Seite 4: Lieferumfang
Angaben zum Produkt Lieferumfang • Montierter Temperaturfühler (TS2) am Solarmodul angeschlossen. • Kollektortemperaturfühler (TS1) zum Anschluss an Solarmodul. • Isolierte Vorlaufgruppe der Solarstation: – Klemmverschraubungen für Ø 18 mm vormontiert – Absperreinrichtung – Schwerkraftbremse • Isolierte Rücklaufgruppe der Solarstation: – Klemmverschraubungen für Ø 18 mm vormontiert –... -
Seite 5: Bau- Und Anschlussmaße
Angaben zum Produkt Bau- und Anschlussmaße min 350 6 720 805 901-03.1ITL Bild 2 Bau- und Anschlussmaße PNRS400/3 PNRS400/3 – 6 720 805 901 (2013/03) -
Seite 6: Technische Daten
Angaben zum Produkt Absperreinrichtung mit Rückflussverhinderer Technische Daten Sicherheitsventil Druckverlust Wärmetauscher (in bar) Automatische Entlüftung mit Kappe Solarkreis Hocheffizienz-Solarpumpe (PS1) Δ Durchflussmesser mit Einsteller und Anzeige p (bar) Temperaturfühler oben (TS [7a] Temperaturfühler unten (TS2) [7b] Temperaturfühler unten (TSK) Solarmodul Temperaturanzeige für Heizwasser [10] Solarvorlauf (VS ) vom Kollektor zum Pufferspeicher, Klemm-... - Seite 7 Angaben zum Produkt Messwerte des Kollektortemperaturfühlers (TS1) [ °C] [] [ °C] [] 198400 4943 112400 3478 66050 2900 50000 2492 40030 1816 32000 1500 25030 1344 20000 1009 16090 12800 10610 7166 Tab. 3 Technische Daten Pufferspeichertyp PNRS400/3 Pufferspeicher: Nutzinhalt Maximale Betriebstemperatur Heizwasser °C...
-
Seite 8: Anlagenschema
Installation Anlagenschema GBH172-24 T75S GBH172-14 T75S GBH172-24 FS EMS plus-BUS SM100 230V AC ϑ PNRS 400/3 ϑ ϑ 6 720 805 901-02.1ITL Bild 5 Solaranlage mit PNRS400/3. Vereinfachtes Anlagenschema (montagegerechte Darstellung und weitere Möglichkeiten in den Planungsunter- lagen) 230V AC Spannungsversorgung vom Heizgerät zum Solarmodul Installation Auffangbehälter... -
Seite 9: Aufstellort
Installation ▶ Die vordere Abdeckung entfernen. ▶ Die obere Abdeckung entfernen. Bild 6 ▶ Die Seitenteile rechts und links entfernen. 6 720 805 901-04.1ITL Bild 7 ▶ Pufferspeicher gegen Umfallen sichern und stehend zum Aufstellort transportieren. ▶ In den Aufstellraum darf der Pufferspeicher auch liegend transportiert werden. -
Seite 10: Montage
Installation ▶ Pufferspeicher durch Drehen der Stellfüße senkrecht ausrichten. ▶ Bei Linksanordnung des Pufferspeichers, die Seitenteile entspre- Dabei die Stellfüße max. 12 mm herausdrehen. chend Bild 9 montieren. Bild 8 Montage HINWEIS: Schäden durch undichte Anschlüsse! ▶ Rohrleitungen verspannungsfrei installieren. ▶... -
Seite 11: Vorlaufgruppe Oben Und Rücklaufgruppe Oben Montieren
Installation 3.4.2 Vorlaufgruppe oben und Rücklaufgruppe oben montieren 3.4.3 Wichtige Hinweise für die Solaranlage ▶ Vorlaufgruppe oben mit Dichtring am Pufferspeicher montieren. WARNUNG: Verbrühungsgefahr beim Abblasen von hei- ßer Wärmeträgerflüssigkeit! ▶ Für den Ablauf des Sicherheitsventils einen geeigne- ten Auffangbehälter verwenden. HINWEIS: Beschädigung nicht hitzebeständiger Instal- lationsmaterialien (z. -
Seite 12: Solarseitiger Anschluss
Installation 3.4.4 Solarseitiger Anschluss Rohrleitungen erden ▶ An Vor- und Rücklaufrohr je eine Erdungsschelle montieren. Durch die eingesetzte Wärmeträgerflüssigkeit vergrö- ▶ Erdungsschellen über Potenzialausgleichsleitung der Bauart NYM mit ßert sich der Druckverlust entsprechend dem Mischver- mindestens 6 mm an der Potenzialausgleichsschiene des Gebäudes hältnis (... -
Seite 13: Anschluss Eines Kaminofens Mit Wassertasche
Installation ▶ Die beiden heizwasserseitigen Anschlüsse am Pufferspeicher 3.4.6 Anschluss eines Kaminofens mit Wassertasche anschließen. Über Kaminofen zugeführte Leistung darf 7 kW nicht überschreiten. 6 720 805 901-08.1ITL Bild 14 Anschluss/Flussrichtung Ausdehnungsgefäß Für den heizwasserseitigen Anlagenteil empfehlen wir das Ausdeh- nungsgefäß... -
Seite 14: Inbetriebnahme
Inbetriebnahme ▶ Um induktive Beeinflussungen zu vermeiden: Alle Kleinspannungska- bel von 230-V- oder 400-V-führenden Kabeln getrennt verlegen (Min- destabstand 100 mm). TS12 SM 100 4 5 6 TS13 24 V 120/230 V AC 24 V TS1 TS2 VS1, PS2, PS3 120/230VAC120/230VAC N 74 N 63... -
Seite 15: Pufferspeicher Heizwasserseitig Füllen
Inbetriebnahme Die Inbetriebnahme muss durch den Ersteller der Heizungsanlage oder Wärmeträgerflüssigkeit Frostschutz bis einen beauftragten Sachkundigen erfolgen. Flachkollektor Solarflüssigkeit L – 30 °C ▶ Heizgerät und Solarkollektoren nach den Hinweisen des Herstellers Vakuumröhrenkollektor Solarflüssigkeit LS – 28 °C und der entsprechenden Installationsanleitung und der Bedienungs- Tab. - Seite 16 Inbetriebnahme Demontage des AG entfallen. Dann kann während des Befüllens am Kap- ▶ Schwerkraftbremse im Vorlauf öffnen. penventil abgesperrt werden. Solaranlage befüllen und luftfrei spülen Solaranlage oberhalb der Solargruppe befüllen: ▶ Befülleinrichtung, wie in Bild 19 dargestellt, anschließen. ▶ Füll- und Entleehähne öffnen. ▶...
-
Seite 17: Durchflussmenge Einstellen
Inbetriebnahme Betriebsdruck für die Solaranlage anpassen ▶ Volumenstrom am Durchflussmesser ablesen und mit dem erforderli- chen Volumenstrom aus Tabelle 7 vergleichen. Der Vordruck des Solarausdehnungsgefäßes muss angepasst sein ( Kapitel „Vordruck des Solarausdehnungsgefäßes anpassen“, Seite 12). Der Betriebsdruck errechnet sich aus der statischen An- lagenhöhe plus 0,7 bar. -
Seite 18: Solaranlage Leeren
Inbetriebnahme ▶ Solaranlage am automatischen Entlüfter an der Hocheffizienz-Solar- pumpe nochmals entlüften ( Bild 21, [3], Seite 16) und am Entlüf- ter am Dach (wenn vorhanden) nach mehrstündigem Betrieb der Hocheffizienz-Solarpumpe entlüften. Nach vier Wochen: ▶ Anlage am automatischen Entlüfter an der Hocheffizi- enz-Solarpumpe nochmals entlüften (... -
Seite 19: Inbetriebnahmeprotokoll Für Die Solaranlage
Inbetriebnahme Inbetriebnahmeprotokoll für die Solaranlage ▶ Protokoll ausfüllen und die durchgeführten Arbeiten notieren. Kunde/Anlagenbetreiber: Name, Vorname Straße, Nr. Telefon/Fax PLZ, Ort Datum der Inbetriebnahme: Tab. 8 Beschreibung Erledigt/Bemer- Inbetriebnahmearbeiten Seite kung Allgemein – – Vor- und Rücklaufrohre installiert und geerdet. Vordruck des Solarausdehnungsgefäßes geprüft. -
Seite 20: Außerbetriebnahme
Außerbetriebnahme Wärmeträgerflüssigkeit prüfen Außerbetriebnahme HINWEIS: Schaden durch Frost! Heizungsanlage bei Frostgefahr außer Betrieb nehmen ▶ Alle zwei Jahre prüfen, ob der erforderliche Frost- ▶ Heizungsanlage nach der Bedienungsanleitung des Heizgerätes außer schutz sichergestellt ist. Betrieb nehmen. ▶ Bei Frostgefahr und Außerbetriebnahme Pufferspeicher komplett Zusätzlich zur Prüfung des Frostschutzes empfehlen wir: Alle 2 Jahre entleeren, auch im unteren Bereich des Behälters. -
Seite 21: Elektrische Verdrahtung Prüfen
Inspektion und Wartung Anlagenteil Füllvolumen SKN-Kollektor senkrecht 0,86 l SKN-Kollektor waagerecht 1,25 l SKS-Kollektor senkrecht 1,43 l SKS-Kollektor waagerecht 1,76 l Solarstation 0,50 l Wärmetauscher im Pufferspeicher 12,5 l 1 m Cu-Rohr Ø 15 mm 0,13 l 1 m Cu-Rohr Ø 18 mm 0,20 l 1 m Cu-Rohr Ø... -
Seite 22: Checkliste Für Die Inspektion Und Wartung (Wartungs- Und Inspektionsprotokoll)
Störungen Checkliste für die Inspektion und Wartung (Wartungs- und Inspektionsprotokoll) ▶ Protokoll ausfüllen und die durchgeführten Arbeiten notieren. Datum Den Betriebsdruck der Heizungsanlage geprüft ( Installationsanleitung Heizgerät). Den Betriebsdruck der Solaranlage geprüft ( Seite 16). Die Wärmeträgerflüssigkeit geprüft ( Seite 20). Die elektrische Verdrahtung geprüft (... - Seite 23 Störungen Beanstandung Ursache Abhilfe Der Solarertrag ist zu gering. Die Absperreinrichtungen sind geschlossen. Die Absperreinrichtungen öffnen. Hocheffizienz-Solarpumpe Es ist Luft im Solarkreis. Den Solarkreis entlüften. läuft, aber es ist kein Volu- Anzeigekörper am Durchflussmesser hängt. Den Durchflussmesser reinigen. menstrom am Durchfluss- messer ersichtlich.
