6303 2949 – 10/2004 DE/CH/AT Für den Bediener Bedienungsanleitung Funktionsmodul SM10 Solarmodul für EMS Bitte vor Bedienung sorgfältig lesen...
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Das Funktionsmodul SM10 wurde nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln entwickelt und gebaut. Bei unsachgemäßer Anwendung können dennoch Gefahren nicht ganz ausgeschlossen werden. ! Betreiben Sie die Heizungsanlage daher nur bestimmungsge- mäß...
Desinfektion wünschen, sind weitere, bauseitige Komponenten erforderlich, die nicht an die Regelung angeschlossen werden. Entsorgung ! Eine Komponente, die ausgetauscht werden soll, ist durch eine autorisierte Stelle umweltgerecht zu entsorgen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...

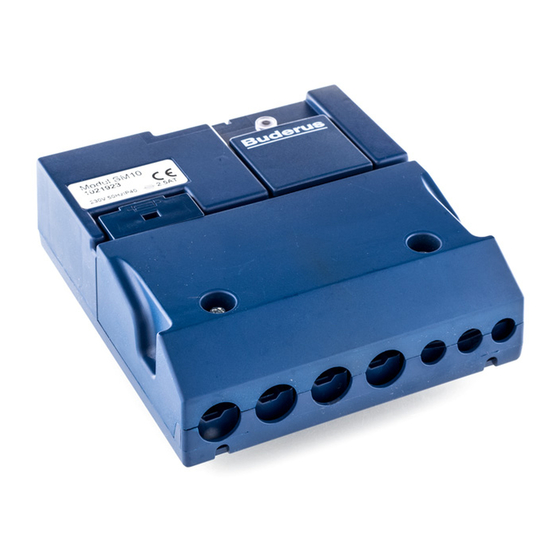

Produktbeschreibung Produktbeschreibung Sie können mit Hilfe des Funktionsmoduls SM10 eine Solaranlage mit einem solaren Verbraucher (Solarspeicher) zur Trinkwasserer- wärmung regeln. Folgende Funktionen können Sie nach dem Einbau des Funktions- moduls SM10 nutzen: – Betriebsart der Solaranlage wählen – Betriebswerte der Solaranlage abfragen Abb.
Seite 6
Das Gerät entspricht den grundlegenden Anforderungen der zu- treffenden Normen und Richtlinien. Die Konformität wurde nachgewiesen. Die entsprechenden Un- terlagen und das Original der Konformitätserklärung sind beim Hersteller hinterlegt. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
Taste „Heizkreis“ loslassen, um die Einstellung zu speichern. HEIZKREIS SOLARANLAGE 3.1.1 Automatik-Betrieb wählen Grundsätzlich soll Ihre Solaranlage im Automatik-Betrieb arbeiten – Standardeinstellung. Taste „AUT“ drücken, um die Solarregelung auf Automatik-Betrieb zu stellen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
Kollektor zum Solarspeicher fließt – die Speichertemperatur sinkt, so dass z. B. die Nachheizung ein- setzen muss. Manuell AUS Taste „Nachtbetrieb“ drücken. Die LED der Taste „Nachtbetrieb“ leuchtet. Die Solaranlage ist ab- geschaltet. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
Drehen Sie den Drehknopf, bis Ihnen die gewünschten Werte angezeigt werden. ANWENDERHINWEIS In der Bedienungsanleitung RC30 finden Sie die Beschreibung der Betriebswerte, die nicht im Zusammenhang mit der Solaranla- ge stehen. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
Hier sind nur die Fehler beschrieben, die im Zusammenhang mit dem Solarmodul SM10 auftauchen können. LEBENSGEFAHR durch elektrischen Strom. ! Lassen Sie elektrische oder elektronische Störungen nur von WARNUNG! einer autorisierten Fachfirma beheben. Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
Seite 11
Notizen Änderungen aufgrund technischer Verbesserungen vorbehalten! Bedienungsanleitung Funktionsmodul SM10 • Ausgabe 10/2004...
