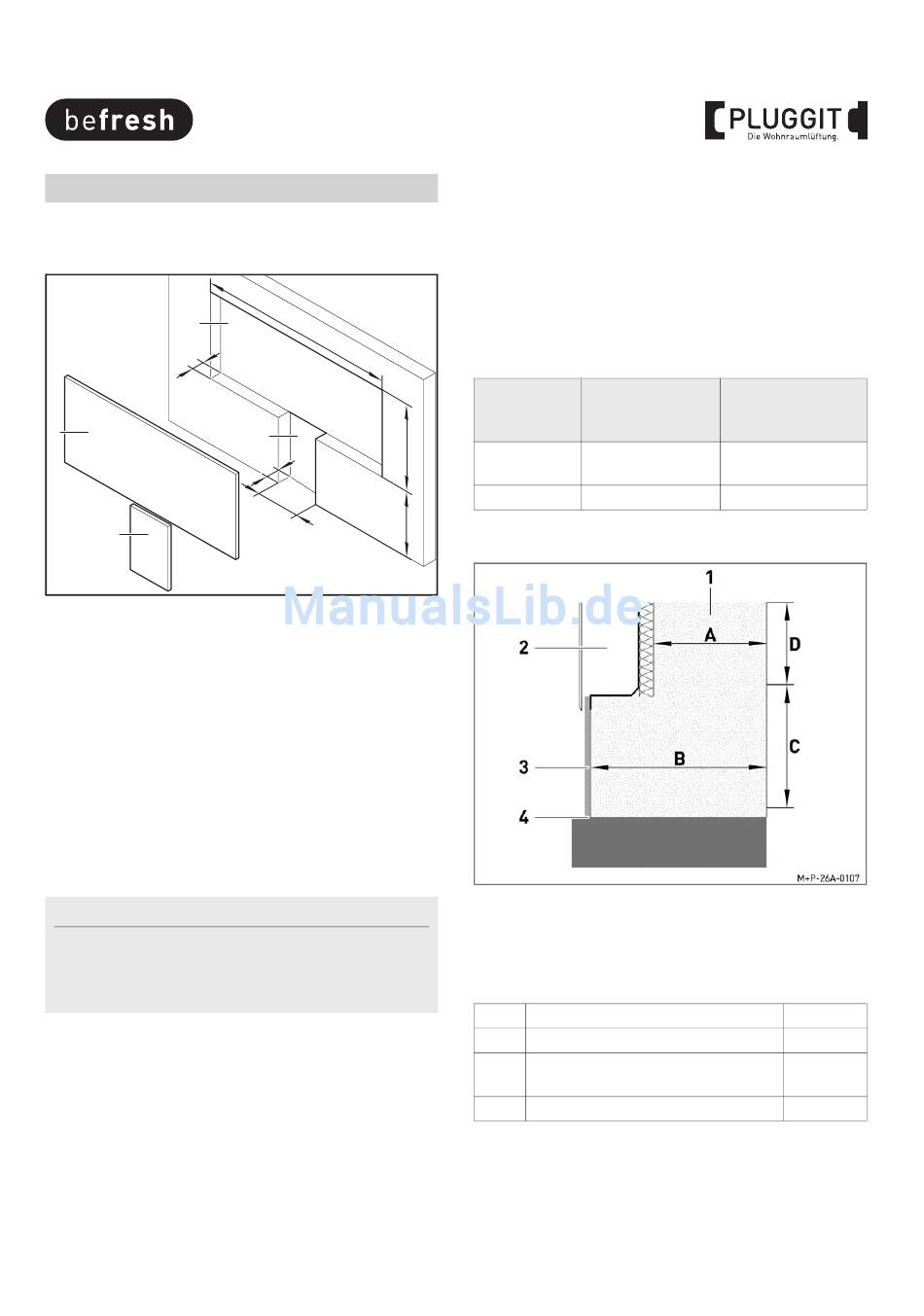

3. INSTALLATION
3.1.
AUSSPARUNG MAUERWERK ERSTELLEN
4
C
3
1
A 910 mm
B 400 mm
C 75 mm
D mind. 300 mm vom Fertigfußboden
E 185 mm
F 80 mm
1. Aussparung Mauerwerk wie hier gezeigt erstellen.
2. Handelsüblichen Dämmstreifen (1) zur Außendämmung
in Aussparung (2) einsetzen.
3. Styropor (3) zur Außendämmung in Aussparung (4) ein-
setzen.
Hinweis:
Das Styropor (3) aus der Verpackung des PluggMar
PM900W verwenden.
Ggf. das Styropor (3) überlappen, damit die Dampf-
sperren nicht unterbrochen werden.
A
2
B
F
E
D
M+P-26A-0559
3.1.1.
Außendämmung
Der PluggMar PM900W ist an der Rückseite nicht wärme-
gedämmt. Um die Wärmedämmung der Außenwand zu er-
halten und Wärmeverluste zu verringern, sollte hinter dem
PluggMar eine zusätzliche Dämmung angebracht werden.
Die erforderliche Mindestdicke zur Erhaltung des U-Wertes
(früherer k-Wert) der Außenwand ist abhängig von der Wär-
meleitfähigkeit der ausgesparten Wand.
Bei Einbautiefen von 65 mm ergeben sich folgende Werte:
Wärmeleitfähig-
keit W/(m K)
Gasbeton
0,26
(z.B. Poroton)
Kalksandstein
0,79
Wandaufbau Kalksandstein
1 Gasbeton (z.B. Poroton)
2 PluggMar PM900W
3 Putz
4 Boden
A
Mindestwandstärke 1
B
Mindestwandstärke 2
C
mind. Einbauhöhe vom Fertigfuß-
boden
D
Dämmhöhe
Dämmung in mm
bei
λ = 0,04 W/(m K)
10
3
296 mm
360 mm
300 mm
300 mm
3
BIA PM900W
