PLUGGMAR PM900W
15
16

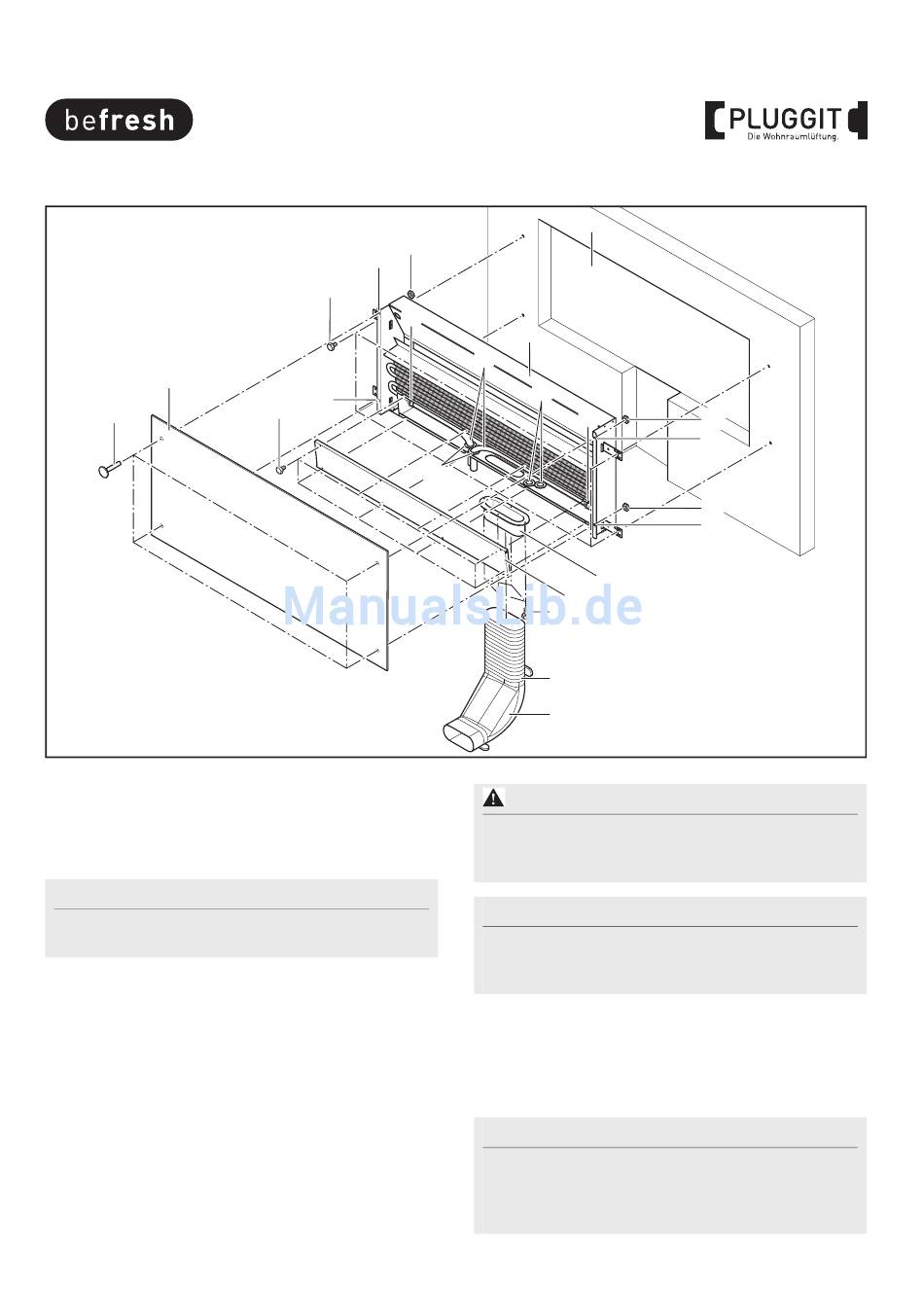

1. PluggMar PM900W (1) in Aussparung (2) einsetzen und
mit Schrauben (3) festschrauben.
Wird nachträglich kein Putz aufgetragen, PluggMar
PM900W (1) durch Bohrungen (4) mit Schrauben (3)
festschrauben.
Hinweis:
Schrauben (3) mit passenden Dübeln entsprechend des
Mauerwerks wählen.
2. Übergangsstück FI200 (5) mit Schrauben (6) fest-
schrauben.
3. PluggFlex-Kanal PK200 (7) und Bogen oben 90°
BO090-200 (8) installieren.
4. Abdeckung (9) mit Schrauben (10) entfernen.
5. Heizungsleitungen (11) durch PluggFlex-Kanal
PK200 (7) oder linken und rechten Durchführungen (12)
verlegen und anschließen.
Anschluss (13) für Vorlauf verwenden.
Anschluss (14) für Rücklauf verwenden.
17
4
3
13
4
10
12
2
1
11
12
14
5
9
6
7
8
Warnhinweis:
Darauf achten, dass die Heizungsleitungen (11)
gegen Verdrehen fixiert sind, da es sonst durch
Undichtigkeiten zu Beschädigungen kommen kann.
Hinweis:
Werden die Heizungsleitungen (11) durch die
Durchführungen (12) verlegt, müssen diese zusätzlich
gedämmt werden.
6. Abdeckung (9) mit Schrauben (10) festschrauben.
7. Blende (15) mit Schrauben (16) und Muttern (17) hand-
fest festschrauben.
8. PluggMar PM900W (1) elektrisch anschließen.
Hinweis:
Die Ansteuerung erfolgt über einen Stellantrieb
230 V AC (bauseits), das von dem Raumregler PMBTW
oder externen Gerbern wie Schaltaktoren, Relais oder
Stufenschaltern geschaltet werden kann.
