Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Anschlüsse

Steckleisten

Die folgenden Abbildungen zeigen die Anschlüsse für das REF 542plus, für die
breite als auch für die Standardgehäuseversion. Das breite Gehäuse kann drei binäre
Eingangs- und Ausgangsmodule aufnehmen, das Kommunikationsmodul, das
Analog-Ausgangsmodul 0/4 - 20 mA oder als Alternative das Analog-
Eingangsmodul 4 - 20 mA. Das Standardgehäuse hat Platz für maximal zwei binäre
Ein- oder Ausgangsmodule sowie entweder das Kommunikations- oder ein Analog-
Ausgangsmodul.
X80
1 5
9 13 17 21
3 3 7 7 11 15 19 11 15 19 23 23
2 2 6 6 10 14 10 14 18 18 22 22
4 4 8 8 12 16 16 20 20 24
12 24
X77 X76 X75 X74
X65 X64 X63
X31
X21

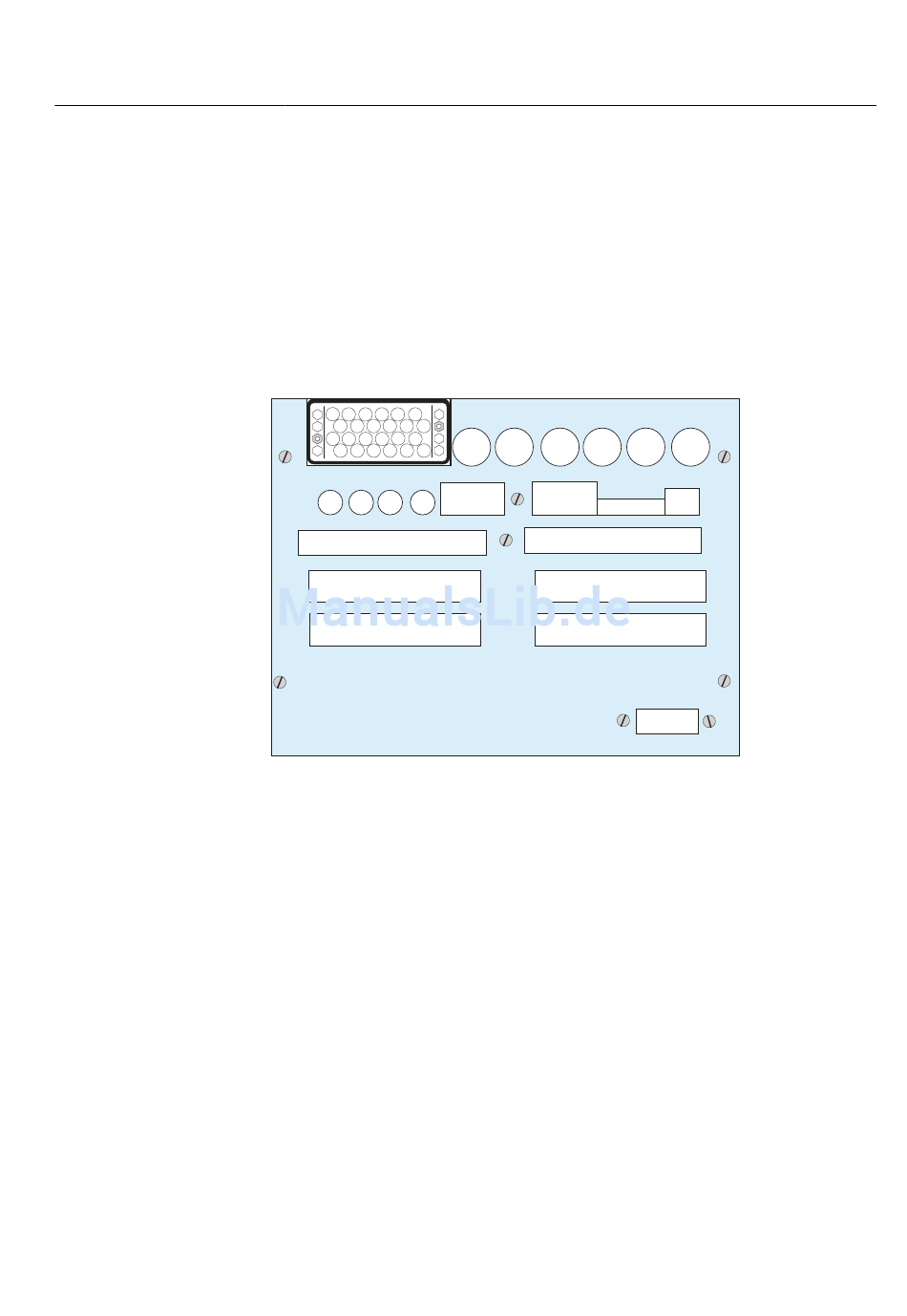

Abb. 8.1.-1 REF 542plus-Steckleisten des Standard-Gehäuses mit gemischtem
Analogeingangsstecker und Stecker für das Kommunikationsmodul
