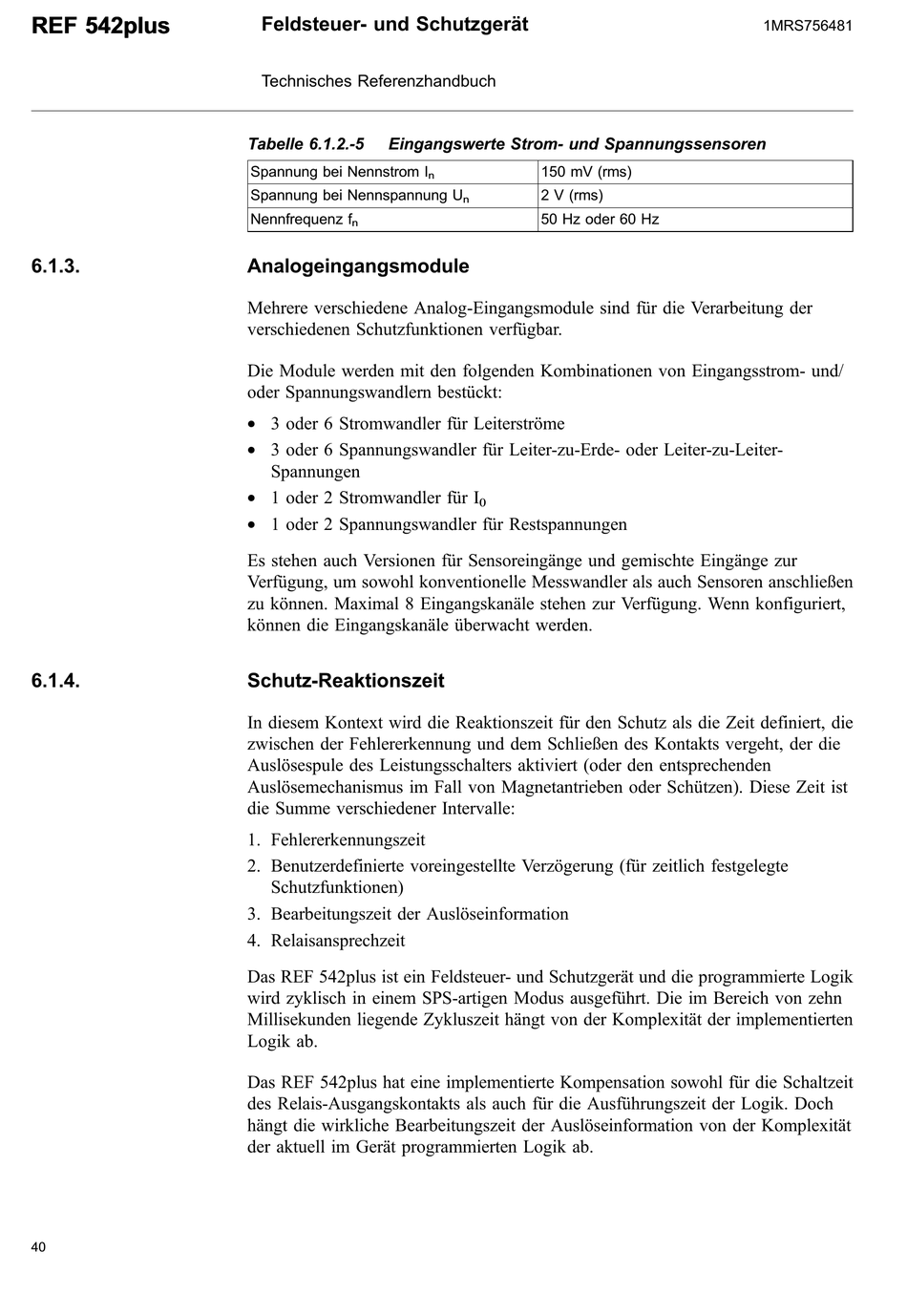

REF 542plus REF 542plus
6.1.3.
6.1.4.
40
Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch
Tabelle 6.1.2.-5 Eingangswerte Strom- und Spannungssensoren
Spannung bei Nennstrom I
Spannung bei Nennspannung U
Nennfrequenz f
n

Analogeingangsmodule

Mehrere verschiedene Analog-Eingangsmodule sind für die Verarbeitung der
verschiedenen Schutzfunktionen verfügbar.
Die Module werden mit den folgenden Kombinationen von Eingangsstrom- und/
oder Spannungswandlern bestückt:
3 oder 6 Stromwandler für Leiterströme
*
3 oder 6 Spannungswandler für Leiter-zu-Erde- oder Leiter-zu-Leiter-
*
Spannungen
1 oder 2 Stromwandler für I
*
1 oder 2 Spannungswandler für Restspannungen
*
Es stehen auch Versionen für Sensoreingänge und gemischte Eingänge zur
Verfügung, um sowohl konventionelle Messwandler als auch Sensoren anschließen
zu können. Maximal 8 Eingangskanäle stehen zur Verfügung. Wenn konfiguriert,
können die Eingangskanäle überwacht werden.

Schutz-Reaktionszeit

In diesem Kontext wird die Reaktionszeit für den Schutz als die Zeit definiert, die
zwischen der Fehlererkennung und dem Schließen des Kontakts vergeht, der die
Auslösespule des Leistungsschalters aktiviert (oder den entsprechenden
Auslösemechanismus im Fall von Magnetantrieben oder Schützen). Diese Zeit ist
die Summe verschiedener Intervalle:
1. Fehlererkennungszeit
2. Benutzerdefinierte voreingestellte Verzögerung (für zeitlich festgelegte
Schutzfunktionen)
3. Bearbeitungszeit der Auslöseinformation
4. Relaisansprechzeit
Das REF 542plus ist ein Feldsteuer- und Schutzgerät und die programmierte Logik
wird zyklisch in einem SPS-artigen Modus ausgeführt. Die im Bereich von zehn
Millisekunden liegende Zykluszeit hängt von der Komplexität der implementierten
Logik ab.
Das REF 542plus hat eine implementierte Kompensation sowohl für die Schaltzeit
des Relais-Ausgangskontakts als auch für die Ausführungszeit der Logik. Doch
hängt die wirkliche Bearbeitungszeit der Auslöseinformation von der Komplexität
der aktuell im Gerät programmierten Logik ab.
150 mV (rms)
n
2 V (rms)
n
50 Hz oder 60 Hz
0
1MRS756481
