Feldsteuer- und Schutzgerät
Technisches Referenzhandbuch

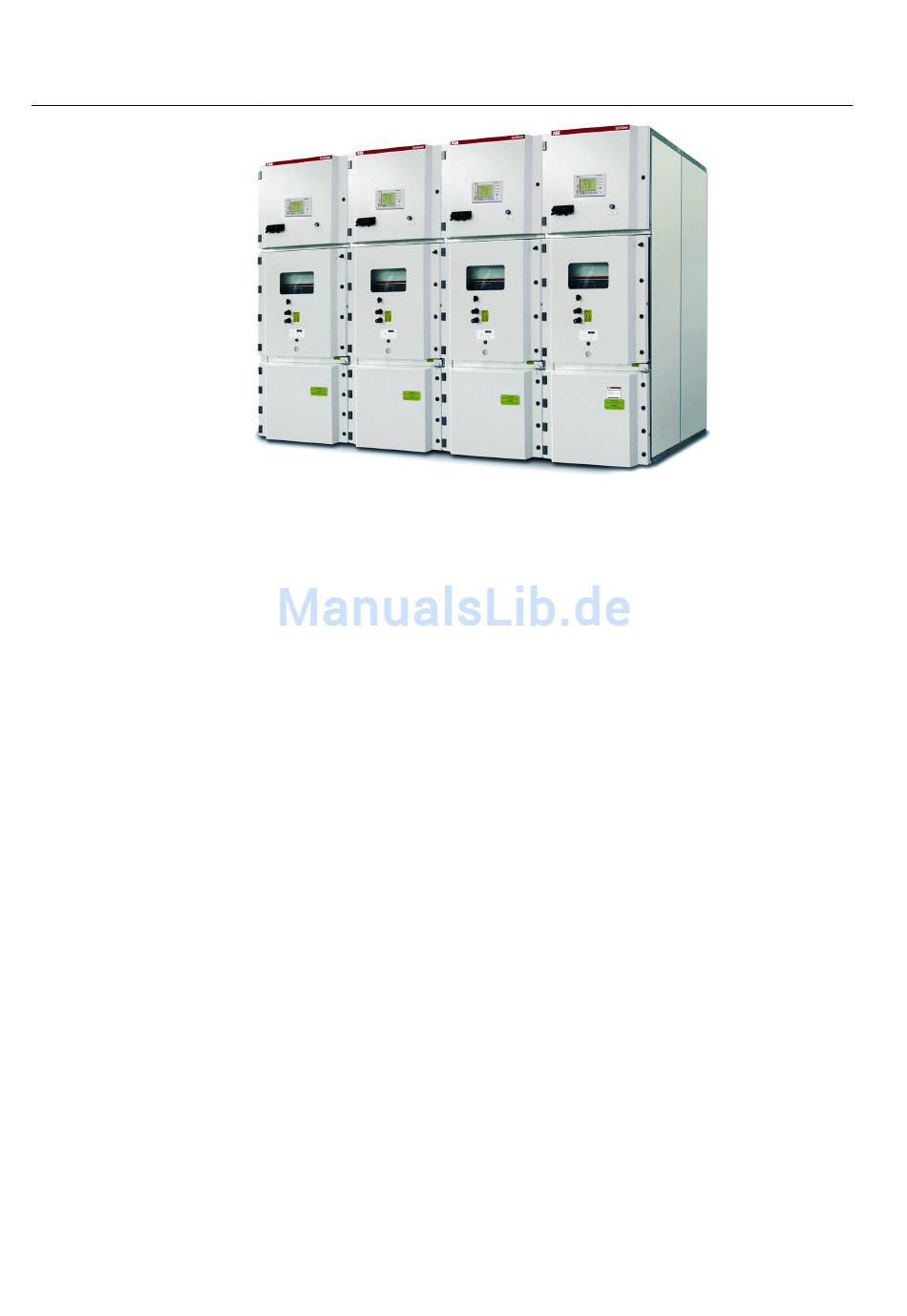

Abb. 3.-2 REF 542plus, installiert in einer luftisolierten Schaltanlage (AIS)
Das REF 542plus besteht aus zwei Teilen: Einer Zentraleinheit und einem
getrennten HMI (Human Machine Interface). Die Zentraleinheit enthält die
Spannungsversorgung, die Hauptplatine (Mainboard), das analoge Eingangsmodul,
die binären Ein- und Ausgangsmodule (I/O) sowie die optionalen Module für
Zusatzfunktionen. Die Zentraleinheit und das HMI sind über ein serielles Kabel
verbunden.
Das HMI ist ein selbständiges Gerät mit eigener Stromversorgung. Es kann in einem
separaten Steuerschrank oder in einem eigenen Schrank in der Nähe der
Zentraleinheit installiert werden. Das HMI zeigt den aktuellen Betriebszustand des
Schaltfeldes an und dient zur Steuerung des betreffenden Abgangs, zur
Visualisierung von Meldungen und Messwerten sowie zur Änderung von
Schutzparametern. Ein abgeschirmtes verdrilltes Kabelpaar (nach Standard RS-485)
reicht zur Verbindung zwischen HMI und Zentraleinheit aus. Abb. 3.-4 zeigt die
Installation der Zentraleinheit und des HMI in einem Niederspannungsschrank.
1MRS756481
A070118
