A
Abb.7.1
Lieferzustand
A
Abb.7.2
Z
X
Abb.8
Y
06.02.2012

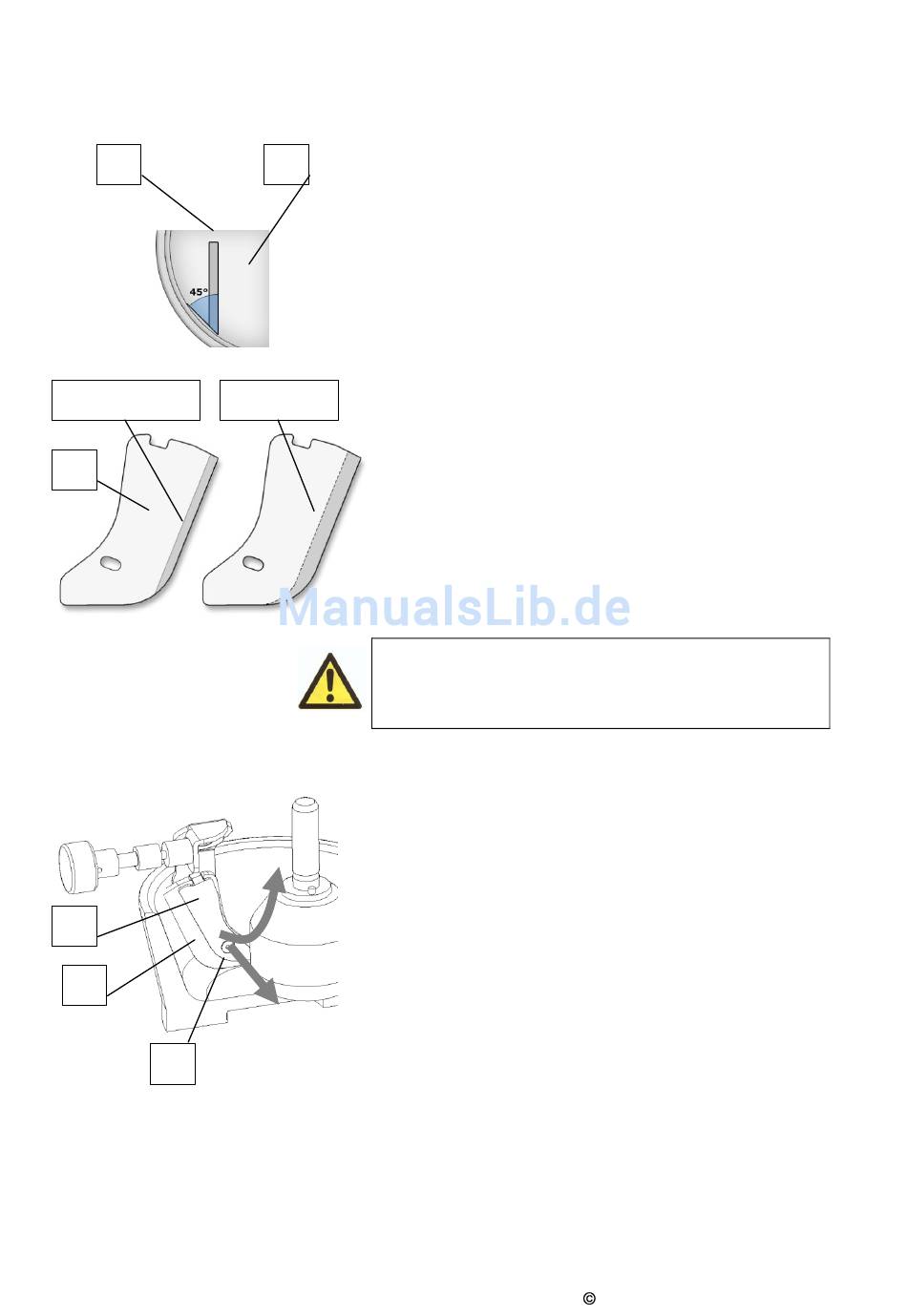

Abstreifer an Mörser anpassen
Bei der Auslieferung der Maschine oder beim
Nachbestellen des Abstreifers kann es notwendig
sein, dass der Abstreifer A nachgeschliffen werden
muss. Dies hängt von der Form bzw. der Abnutzung
M
des Mörsers M ab.
Abb.7.1
Ein Nachschleifen ist in folgenden Fällen notwendig:
• bei der Auslieferung der Maschine ohne
Mörser oder Mahlgarnitur
• beim Nachbestellen eines Abstreifers oder Mörsers
Der Abstreifer ist werksseitig bereits leicht angefast,
geschliffen
um das Nachschleifen zu erleichtern. Der Winkel des
Anschliffes sollte 45° betragen und sich an der Form
des Mörsers orientieren.
Abb.7.1 und Abb7.2
Zum Anschleifen können Sie einen Bandschleifer,
einen Schleifstein oder Schleifpapier verwenden.
Der Abstreifer kann durch das Anschleifen und durch
Verschleiß beim Mahlen scharfkantig werden.
Es besteht besonders beim Reinigen eine
Verletzungsgefahr.
Abstreifer einsetzen / wechseln
• Haube M öffnen und ganz nach hinten klappen
• Befestigungsschraube Y mit dem beiliegenden
Schraubendreher lösen und herausnehmen
• Befestigungsklammer herausschwenken
• Abstreifer abnehmen und austauschen.
• Befestigungsklammer Z wieder einhaken und
Schraube Y lose eindrehen.
• Der Abstreifer kann durch sein Langloch etwas
nach vorn oder hinten eingestellt werden. Vor dem
Festdrehen der Schraube Abstreifer nach hinten
schieben Abb.9.
• Haube schließen und visuell oder mit Mahlgut
prüfen, ob der Abstreifer sauber am Mörser
anliegt. Siehe auch weiter unten:
„Abstreifereinstellung kontrollieren"
19
Retsch GmbH
