Verwandte Anleitungen für Retsch AS 200 basic
Inhaltszusammenfassung für Retsch AS 200 basic

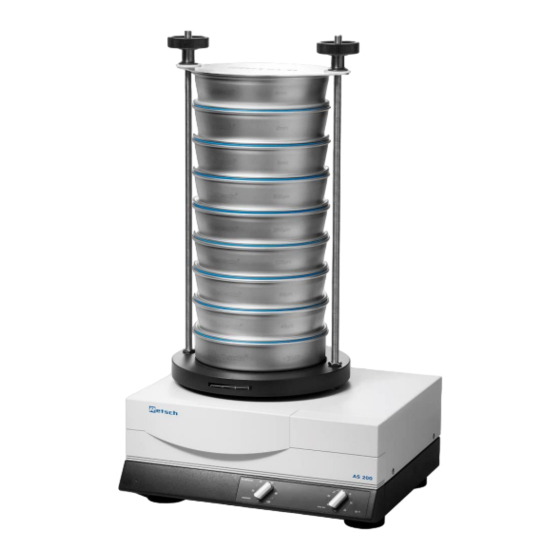

- Seite 1 Bedienungsanleitung Siebmaschine AS 200 basic / digit Retsch GmbH, 42781 Haan, Retsch-Allee 1-5, Germany 01.08.2012 0007...
-
Seite 2: Hinweise Zur Betriebsanleitung
Nachschlagewerk und eine Lernanleitung. Die einzelnen Kapitel sind in sich geschlossen. Diese Betriebsanweisung beinhaltet keine Reparaturanleitung. Bei eventuell erforderlichen Reparaturen wenden Sie sich bitte an Ihren Lieferanten oder direkt an die Retsch GmbH. 21.11.2001 Retsch GmbH... -
Seite 3: Inhaltsverzeichnis
Sicherungen aller AS200 Varianten tauschen ........20 Arbeitshinweise ..................21 Zusatzmasse ..................21 Siebhilfen ..................21 Retsch Analysensiebe ..............21 Siebgutmengen ................. 21 Siebgutverteilung ................22 Schwingungshöhen in Abhängigkeit von der Beladbarkeit ....23 Erläuterungen zu den Belastungsdiagrammen ......... 25 Nasssiebung .................. -
Seite 4: Sicherheit
Alle mit der Maschine in irgendeiner Form befassten Personen Die AS200 ist ein hochmodernes, leistungsfähiges Produkt der Retsch GmbH. Es befindet sich auf dem neuesten Stand der Technik. Bei bestimmungsgemäßem Umgang mit der Maschi- ne und bei Kenntnis der hier vorliegenden technischen Doku- mentation ist es vollkommen betriebssicher. -
Seite 5: Warnhinweise
Warnhinweise Wir warnen mit folgenden Zeichen vor: Personenschäden Sachschäden 21.11.2001 Retsch GmbH... -
Seite 6: Reparaturen
Reparaturen Diese Bedienungsanleitung beinhaltet keine Reparaturan- leitung. Zu Ihrer eigenen Sicherheit dürfen Reparaturen nur von der Retsch GmbH oder einer autorisierten Vertretung (Service-Technikern.) durchgeführt werden. Benachrichtigen Sie bitte in diesem Falle: Die Retsch-Vertretung in Ihrem Land Ihren Lieferanten Direkt die Retsch GmbH... -
Seite 7: Bestätigung
Bestätigung Ich habe die Kapitel Vorwort und Sicherheit zur Kenntnis genommen. __________________________________________________ Unterschrift der Betreiber __________________________________________________ Unterschrift Service-Techniker 21.11.2001 Retsch GmbH... -
Seite 8: Technische Daten
Produkten mit einer Aufgabekörnung bis max. 25mm. Nehmen Sie keine Veränderung an der Maschine vor, und Ver- wenden Sie nur die von Retsch zugelassenen Ersatzteile und Zubehör. Die von Retsch erklärte Konformität zu den europäischen Richtlinien verliert sonst Ihre Gültigkeit. -
Seite 9: Transport Und Aufstellen
Maximale relative Feuchte 80% bei Temperaturen bis 31°C, linear abnehmend bis zu 50% relativer Feuchte bei 40°C Bei höherer Luftfeuchtigkeit können die elektrischen und mechanischen Bauteile Schaden nehmen, Leistungsda- ten verändern sich in nicht bekanntem Umfang. Aufstellungshöhe : max. 2000 m ü. NN 21.11.2001 Retsch GmbH... -
Seite 10: Aufstellen / Transportsicherung
Stromnetz an. Es ist eine externe Absicherung beim Anschluss des Netzka- bels ans Netz entsprechend den Vorschriften des Aufstel- lungsortes vorzunehmen. Bei Nichtbeachtung der Werte auf dem Typenschild können elektrische sowie mechanische Bauteile beschädigt werden. 21.11.2001 Retsch GmbH... -
Seite 11: Bedienung
Bedienung Bedienelemente und Bedienung Grafische Ansicht der Bedienelemente: 21.11.2001 Retsch GmbH... -
Seite 12: Bedienelemente Und Ihre Funktion
Löst nach oben gedrückt den Siebspann- deckel B alle Trennt und verbindet das Gerät mit der Schalter EIN / AUS Netzspannung enthalten in G Hebel grün Bewegt durch mehrmaliges Drücken nach unten den Siebspanndeckel B und spannt dadurch den Siebturm. 21.11.2001 Retsch GmbH... -
Seite 13: Bedienelemente Und Ihre Funktion
1 x drücken = Pause / Display leuchtet und rote LED leuchtet, zum Starten ein- mal Taste W/W1 drücken 2 x drücken = Standby / nur rote LED leuchtet , zum Starten zweimal Taste W/W1 drücken 21.11.2001 Retsch GmbH... -
Seite 14: Einsetzen Und Spannen Der Analysensiebe
Oberfläche des Siebträgers kleben, empfehlen wir die Verwendung von Talkum. Für das Spannen von max. 5 Analysensieben und einem Auffangboden sind für die Siebspanneinheiten economy und standard auch kürzere Stangen lieferbar. Siehe auch Abschnitt ..Siebgutverteilung 21.11.2001 Retsch GmbH... - Seite 15 Lösen kurzzeitig der grüne Hebel K und der rote Hebel I zusammen zu Betätigen. Sollte beim Entnehmen des Siebturmes der Auffangboden auf der glatten Oberfläche des Siebträgers kleben, empfehlen wir die Verwendung von Talkum. 21.11.2001 Retsch GmbH...
-
Seite 16: Bedienung Der As200 D I G I T
STOP / Taste X1 zweimal drücken LED rot über Taste X1 leuchtet gesamtes Display erlischt LED-Anzeigen aktivieren/ Taste W1 drücken es können neue Werte eingegeben werden START / Taste W1 ein 2tes mal drücken Funktion wie beim Starten wird ausgeführt. 21.11.2001 Retsch GmbH... -
Seite 17: Intervall - Dauerbetrieb
Die auf der Potiskala angezeigten Werte dienen nur der Ein- stellorientierung. Eine Beziehung zur erreichbaren Schwin- gungshöhe besteht nicht. Kann auch nicht als Reproduzier- barkeitshilfe verwendet werden. Ihre AS200 kann dabei natürlich nur die innerhalb der Belas- tungsdiagramme, angegebenen Schwingungshöhen errei- chen. 21.11.2001 Retsch GmbH... -
Seite 18: Zeit Einstellen
Beim Einschalten der AS200 digit ist der Dauerbetrieb eingestellt. Zeit 1 - 99min. einstellen : Abb.13 Taste U1 reduziert die Zeit bis 1min. bei Unterschreiten erscheinen zwei Balken = Dauerbetrieb Taste V1 erhöht die Zeit bis 99min. bei Überschreiten erscheinen zwei Balken = Dauerbetrieb 21.11.2001 Retsch GmbH... -
Seite 19: Bedienung Der As200 B A S I C
Drehknopf MN2 reduziert durch Linksdrehung oder erhöht durch Rechtsdrehung die Schwingungshöhe Die auf der Potiskala angezeigten Werte dienen nur der Ein- stellorientierung. Eine Beziehung zur erreichbaren Schwin- gungshöhe besteht nicht. Kann auch nicht als Reproduzier- barkeitshilfe verwendet werden. 21.11.2001 Retsch GmbH... -
Seite 20: Zeit Einstellen
Drehknopf UV2 durch Linksdrehung auf einstellen Sicherungen aller AS200 Varianten tauschen Abb.18 Es werden für alle AS200 Typen zwei Glassicherungen T4A (5x20mm) benötigt. Austausch : Abb.18 Netzstecker ziehen Sicherungshalter BB herausziehen Sicherungen tauschen Sicherungshalter BB einschieben 21.11.2001 Retsch GmbH... -
Seite 21: Arbeitshinweise
Entscheidend für die Genauigkeit und Zuverlässigkeit des Analysenergebnisses ist neben einer reproduzierbar arbei- tenden Siebmaschine die Qualität des Analysensiebes. Retsch Analysensiebe sind qualitativ hochwertige Mess- instrumente für die nur der jeweiligen Norm entsprechende Gewebe und Lochsiebe verwendet werden. Nach der End- kontrolle erhält jedes Sieb eine Serien-Nummer sowie ein... -
Seite 22: Siebgutverteilung
Es ist nicht erforderlich die Gerätefüße nach erfolgter Einstel- lung gegen Verdrehen zu sichern. Bei Siebvorgängen mit nur 1 bis 3 Sieben empfehlen wir die Benutzung von kurzen Stangen. Lange, überstehende Gewindestangen stören durch ihr Eigenschwingungsver- halten die Siebgutverteilung. 21.11.2001 Retsch GmbH... -
Seite 23: Schwingungshöhen In Abhängigkeit Von Der Beladbarkeit
Linie mit Kreisen = AS200 mit comfort Siebspanneinheit Diagramm für AS200 basic bei 230V-50Hz mit Siebspanneinheit “economy“ Schwingungshöhen von 0 bis 3,0mm Siebturmmassen = Siebe + Siebboden ohne Siebgut von 560 bis 6250 Gramm Gramm Technische Änderungen vorbehalten 21.11.2001 Retsch GmbH... - Seite 24 Siebturmmassen = Siebe + Siebboden ohne Siebgut von 560 bis 4650 Gramm Gramm Linie = AS200 mit standard / economy Siebspanneinheit Linie mit Strichen= AS200 mit comfort Siebspanneinheit Linie mit Kreisen = AS200 mit Zusatzgewicht und standard Siebspanneinheit Technische Änderungen vorbehalten. 21.11.2001 Retsch GmbH...
-
Seite 25: Erläuterungen Zu Den Belastungsdiagrammen
Beispiel 3 : Sie arbeiten mit der 110V-60Hz Variante der AS200 Ihre Siebturmmasse (Siebboden + Siebe) beträgt 560g Sie setzen die Zusatzmasse (Zubehör) ein Sie arbeiten mit der Siebspanneinheit standard Kurve im Diagramm mit Kreis-Kennzeichnung ist gültig. 21.11.2001 Retsch GmbH... - Seite 26 1 und 2mm empfohlen Bei Schwingungshöhen >2,5mm kann es bei den Varianten basic und digit durch Resonanzeffekte zum Aufschlagen des Ankers auf den Magneten kommen. Schwingungshöhe geringfügig zurücknehmen, da sonst me- chanische Bauteile beschädigt werden können. Technische Änderungen vorbehalten. 21.11.2001 Retsch GmbH...
-
Seite 27: Nasssiebung
Sieben auf entsprechende Filter (z. B. Papierfilter) überführt und im Trockenschrank bei 80 o C getrocknet. Die Siebe anschließend im Ultraschallbad reinigen und ebenfalls im Trockenschrank trocknen (ohne Dichtung). Maximale Trocknungstemperatur 80°C nicht über- schreiten. 21.11.2001 Retsch GmbH... - Seite 28 Wasserstau im Siebturm kann zur Überlastung und somit zur Beschädigung oder Zerstörung des Siebgewebes führen. Die Belastungsdiagramme dieser Bedienungsanleitung sind bei Nasssiebungen ungültig. Wegen der nicht definierbaren Wassermenge im Siebturm sind verbindliche Angaben bei Nasssiebung nicht möglich. 21.11.2001 Retsch GmbH...
-
Seite 29: Reinigung
Reinigung Für die gründliche, schonende und zeitsparende Reinigung Ih- rer Analysensiebe empfehlen wir das Retsch Ultraschall - In- tensivreinigungsgerät Typ UR1. Fordern Sie auch unseren kostenlosen Sonderdruck "Die Pflege und Reinigung von Analysensieben" an. Die AS200 nicht mit fließendem Wasser reinigen. -
Seite 30: Sicherheitsvorschriften Der As200 Aus Den Kapiteln
Bei unvollständiger Lieferung und / oder Spätere Reklamationen können unter Lieferumfang Transportschäden müssen Sie den Trans- Umständen nicht mehr berücksichtigt porteur und die Retsch GmbH unverzüglich werden. (innerhalb 24h) benachrichtigen. unterschreiten von 5°C elektronische Bauteile können beschädigt Umgebungstempera- überschreiten von 40°C... -
Seite 33: Eg-Konformitätserklärung
Restrisiken sowie eine vorschriftsmäßige Bedienungsanleitung, die den anerkannten Regeln für die Erstel- lung von Benutzerinformationen entspricht. Die Konformität der Analysen - Siebmaschine Typ AS 200 basic / digit ist sichergestellt Bei einer nicht mit uns abgestimmten Änderung der Maschine, sowie der Verwendung von uns nicht zugelassener Ersatz- und Zubehör teile verliert diese Erklärung ihre Gültigkeit. - Seite 36 Copyright ® Copyright by Retsch GmbH Haan, Retsch-Allee 1-5 D-42781 Haan Federal Republic of Germany...
