SRAM T3 Montageanleitung Seite 5

Hinterrad aus- / einbauen
Version mit Rücktritt-/Trommel-
bremse:

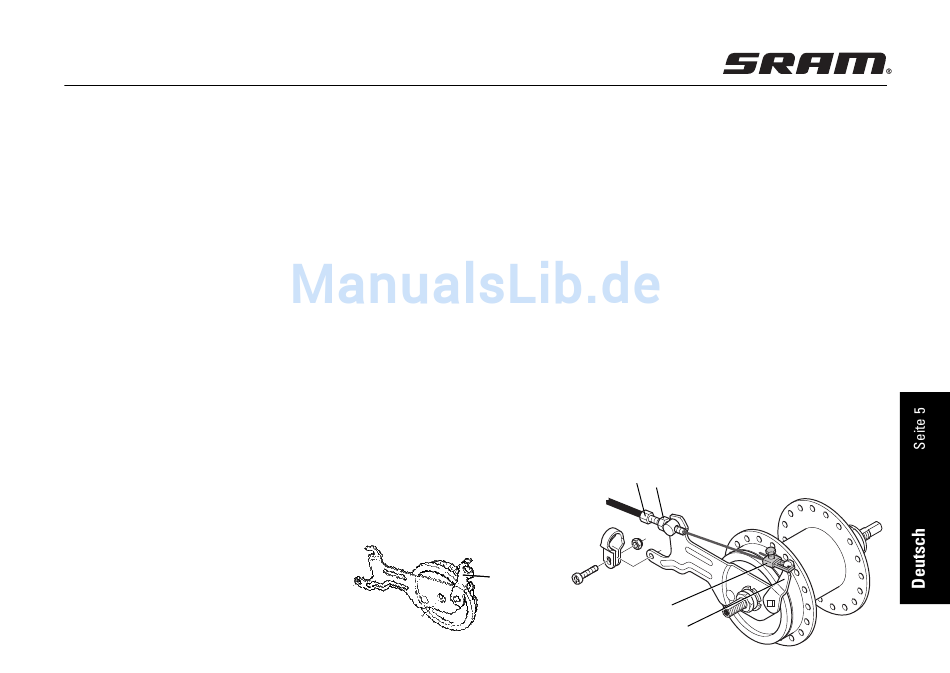

Befestigen Sie den Bremshebel
am Rahmen mittels passender
Rohrschelle (1, Bild 3 ) .
Achtung:
Montieren Sie den Bremshebel
zwischen die beiden Laschen
der Rohrschelle!
Die Rohrschelle muß spielfrei
am Rahmen sitzen.
Selbstsichernde Mutter verwen-
den! Anzugsmoment: 2 – 3 Nm.
Trommelbremse:
• Seilzugklemmstück (2, Bild 3) am
Bremshebel (3) einhängen.
• Für die NL-Ausführung mit
speziellem Hebel (4) nur original
Holland-Bremszug verwenden
(Klemmstück (2) ist hierfür nicht
verwendbar).
Bremseinstellung:
• Stellschraube (5, Bild 3) soweit
herausdrehen, bis die Bremse
bei drehendem Laufrad leicht
streift.
• Handbremshebel mehrmals kräf-
tig betätigen und anschließend
Stellschraube gegebenenfalls
weiter verdrehen bis die Bremse
erneut leicht streift.
• Sechskantmutter (6) kontern.
• Einstellung wiederholen, wenn
nach längerem Gebrauch die
Bremswirkung nachläßt bzw. der
Handbremshebel bis zum Lenker-
griff gezogen werden kann.
4
Achtung:
• Nur geeignete Bremshebel mit
einem Seilweg von mindestens
15 mm und einer Hebelüber-
setzung von min. 3,8 verwenden.
• Bei einem notwendigen Zug-
seilwechsel wenden Sie sich
bitte an Ihren Fachhändler.
5 6
3
1
2
3
