SRAM T3 Montageanleitung Seite 6

Montage / Zugseilwechsel
Achtung:
Die SRAM T3 Getriebenabe ist für
Tandems, Transporträder und
ähnliche Beanspruchung nicht
verwendbar.

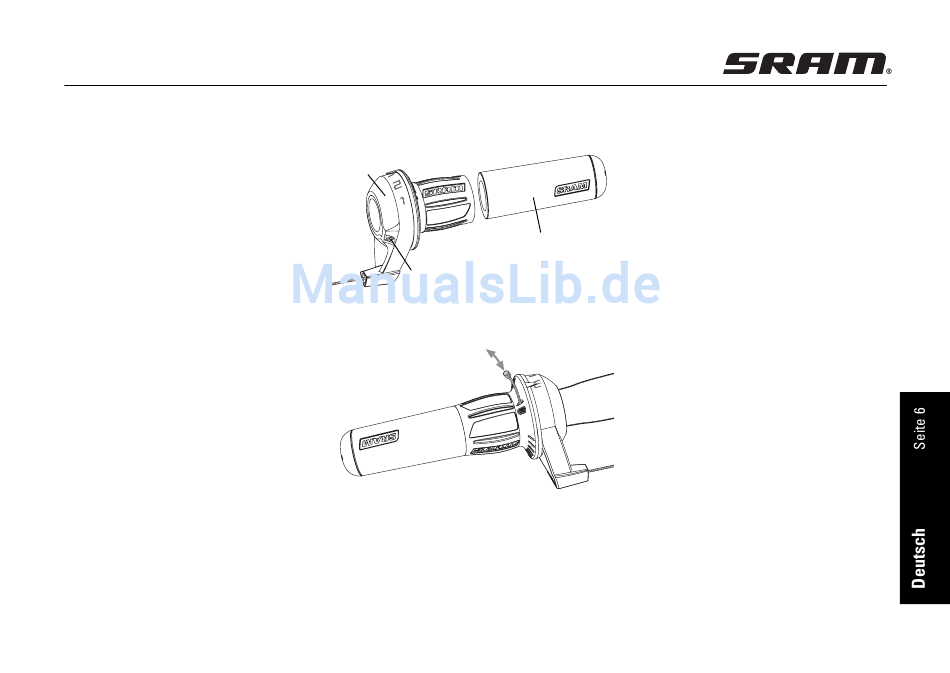

M O N T A G E S C H A L T E R
• Schalter (1, Bild 4) auf den
Lenker schieben.
• Festgriff (2) auf Lenkerende
montieren.
• Schalter gegen Festgriff
anlegen, ausrichten und mit
Schraube (3) befestigen,
Innensechskant 2,5 mm,
Anzugsmoment 1,7 Nm.
• Nicht für dünnwandige
Aluminiumlenker verwenden,
wie z.B. Hyperlite ® -Lenker.
Achtung:
• Festgriffe nicht mit fettenden
Lösungen montieren. Sie sind
sicherheitsrelevant und dürfen
sich nicht vom Lenker lösen.
4
1
3
5
• Prüfen Sie, daß Schalter und
Bremshebel in ihrer Funktion
nicht behindert sind (evtl. neu
ausrichten).
F I X I E R H Ü L S E M O N T I E R E N
• Drehgriff in den 3. Gang
schalten.
• Zugseil in Fixierhülse einführen
(5, Bild 6), mit Seilklemm-
schraube (1) in passender Länge
2
fixieren. Innensechskant 2,5 mm,
Anzugsmoment 1,5 Nm. Überste-
hendes Seil ablängen.
Z U G S E I L W E C H S E L
(Bild 5)
• Drehgriff in den 3. Gang
schalten.
• Lassen Sie den Schalter auf dem
Lenker.
• Es ist nicht erforderlich andere
Lenkeranbauteile zu verschie-
ben.
• Verwenden Sie ausschliesslich
neue Schaltzüge und kompress-
ionsfreie Außenhüllen.
• Lösen Sie den Schaltzug an der
Fixierhülse.
