Die Stromversorgung über eine 10 Ampere Sicherung absichern
-
Es dürfen keine anderen elektronischen oder elektrischen Geräte an das
Versorgungskabel angeschlossen werden; zweigen Sie keine anderen
Verbraucher hiervon ab
-
Achten Sie auf gute, sichere Verbindung der Kabel, dies ist die Grundlage
für den störungsfreien Betrieb Ihres Pinnenpiloten
-
Sollten Sie sich bei dem elektrischen Anschluss unsicher sein, ziehen Sie
einen qualifizierten Installateur hinzu.

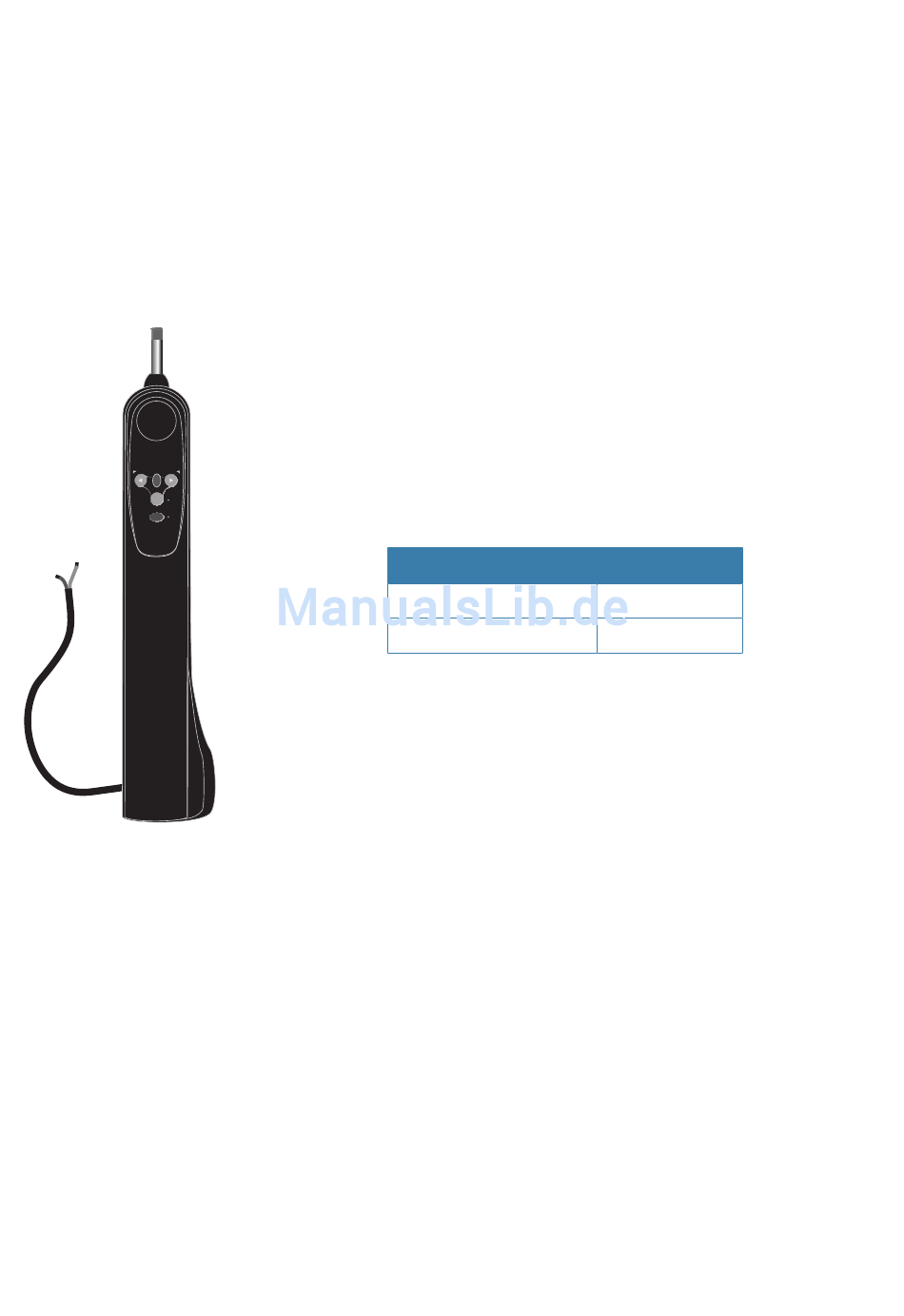

TP10 Anschluss
Der TP10 Pinnenpilot wird vom 12V Service Bordnetz aus betrieben
und ist an die Stromversorgung über zwei Kabel angeschlossen. Da das
Kabel mit zwei offenen Enden versehen ist, empfiehlt es sich, dass ein
wasserdichter Steckersatz (Stecker & Buchse) angeschlossen wird. Ein
passender Steckersatz kann optional bestellt werden (Teilenr. SKT100;
siehe «Ersatzteile und Zubehör» auf Seite 25).
Den Piloten an die Stromversorgung wie folgt anschliessen:
-
Benutzen Sie immer Kabel mit ausreichendem Querschnitt als
Verbindung vom Sicherungspaneel zur Anschlussbuchse (siehe
vorhergehenden Seite)
-
Die Stromversorgung über eine 10 Ampere Sicherung absichern
-
Es dürfen keine anderen elektronischen oder elektrischen Geräte an das
Versorgungskabel angeschlossen werden; zweigen Sie keine anderen
Verbraucher hiervon ab
-
Achten Sie auf gute, sichere Verbindung der Kabel, dies ist die Grundlage
für den störungsfreien Betrieb Ihres Pinnenpiloten
-
Sollten Sie sich bei dem elektrischen Anschluss unsicher sein, ziehen Sie
einen qualifizierten Installateur hinzu.
Installation | TP10, TP22 & TP32 Handbuch
Drahtfarbe
Braun
Blau
+ 12 V DC
0 V
