Ic Advanced; Anschlussdiagramm; Anwendbar Für: La14 Und La25 - Linak Integrated Controller La14 Montageanleitung

8 | Integrierte Steuerung

IC Advanced

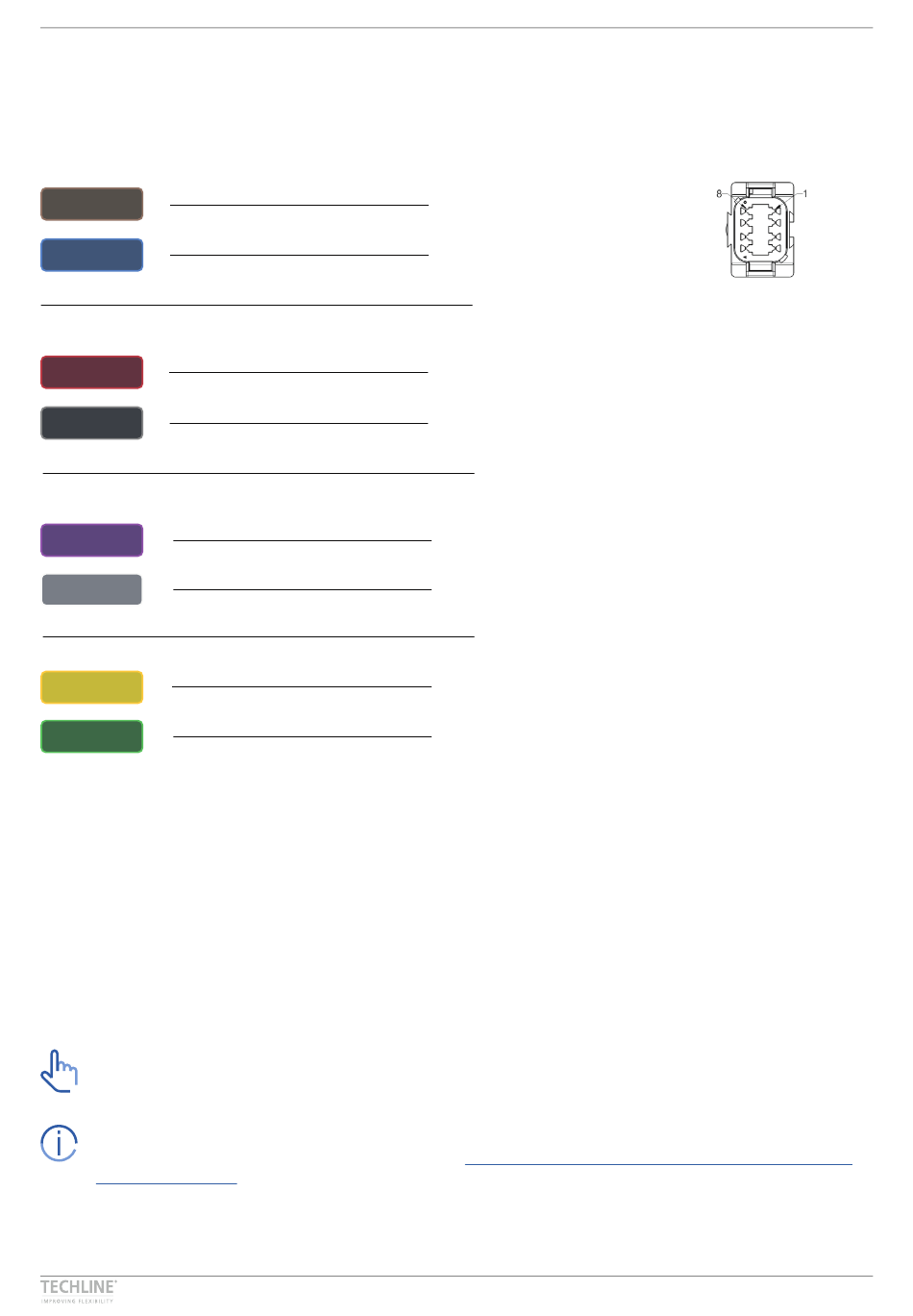

Anschlussdiagramm

Anwendbar für: LA14 und LA25
Strom
12/24 V DC
BRAUN
GND
BLAU
Steuerung
Fährt den Aktuator aus
ROT
Fährt den Aktuator ein
SCHWARZ
Rückmeldung
Analog ODER
VIOLETT
Digitale Positionsrückmeldung
Signal GND
WEISS
Endstopp erreicht einwärts
GELB
Endstopp erreicht auswärts
GRÜN
Bitte beachten Sie, dass der Antrieb beschädigt werden kann, wenn die Stromversorgung
nicht ordnungsgemäß angeschlossen ist!
Die Konfiguration von IC Advanced ist mit der BusLink-Software für PC möglich.
Die neueste Version ist hier online verfügbar:
buslink-software/
Bitte beachten: Das BusLink-Konfigurationskabel muss separat erworben werden.
Artikelnummer für BusLink-Kabelsatz: 0147999 (Adapter + USB2Lin)
