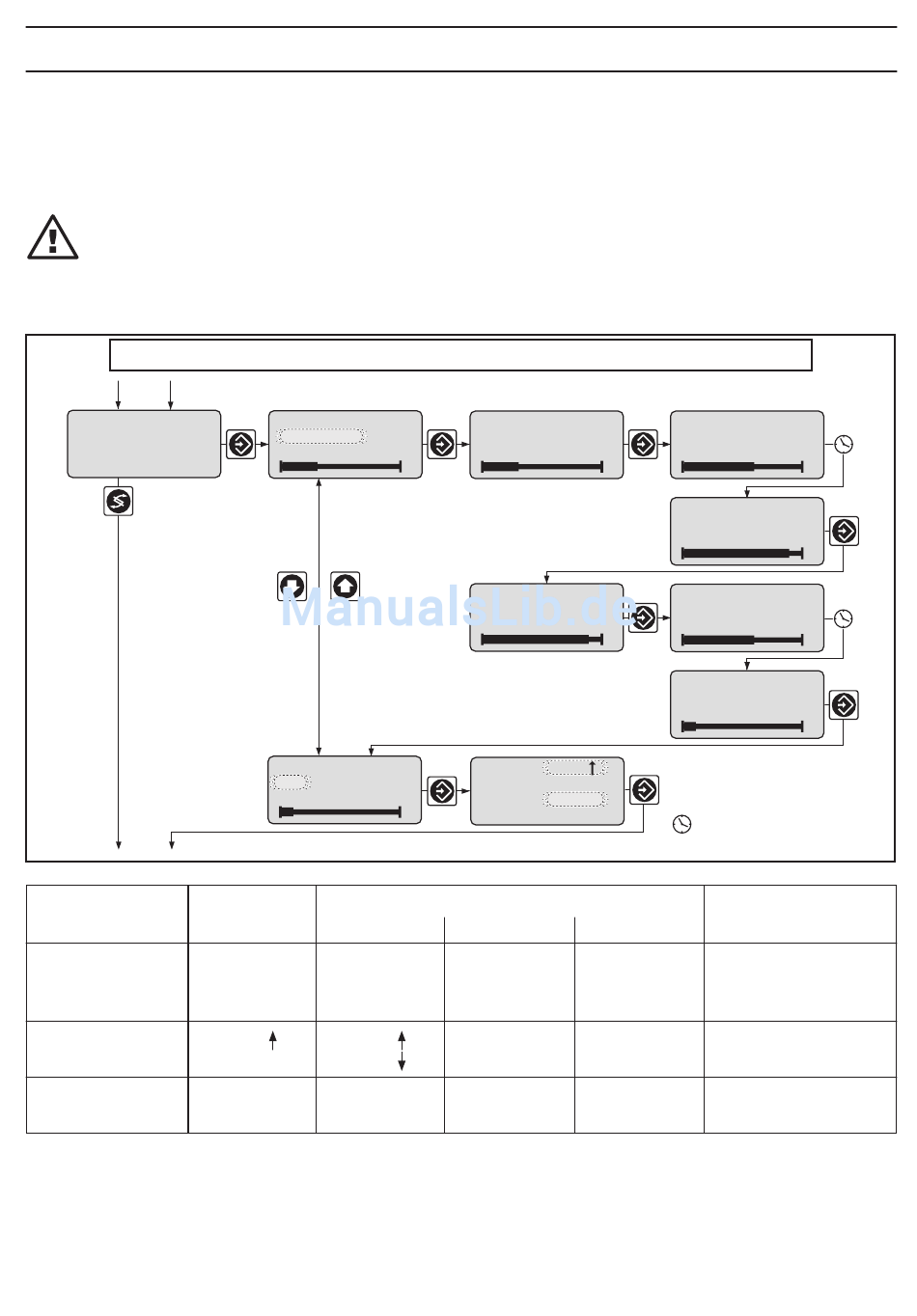

ProMinent DULCOMETER d1c Betriebsanleitung Seite 23

Vollständiges Bedienmenü / Beschreibung
Stellmotor
Der Betriebsbereich wird durch den gesamten Widerstandsbereich des Rückmelde-Potentiometers
gegeben. Eine Maximal-Begrenzung des tatsächlich genutzten Bereichs wird mit der Festlegung des
Stellbereichs durchgeführt.
ACHTUNG
• Die Ansteuerung eines Stellmotors muss mit der gleichen Sorgfalt durchgeführt werden
wie die Kalibrierung einer Messsonde.
• Für eine korrekte Funktion darf die Stelldauer des verwendeten Stellmotors 25 Sekunden
für 0....100 % des Stellbereichs nicht unterschreiten.
Der Zugang zu allen Einstell-Menüs ist mit Zugangscode verriegelbar !
Nur mit Stellmotor
Stellmotor
einstellen ?
Stellmotor
Regelrichtung
Stellbereich
HINWEIS
• Wenn sich der breite Balken ganz rechts befindet, dann ist der Stellmotor maximal
geöffnet.
• Die Daueranzeige zeigt den Öffnungsgrad in % an, je größer die Prozentzahl, desto mehr
ist der Stellmotor geöffnet.
Stellmotor
einstellen
akt. Position:
Stellmotor
OK
akt. Position:
mögliche Werte
Anfangswert Schrittweite
einstellen einstellen
ok
aus
Leitf. Leitf.
Leitf.
100 % 1 %
Stellmotor
öffnen ?
Stellmotor
schließen ?
Leitf.
Dosier.:
Stellbereich:
0 % bis 100 %
v.Betriebsberch.
unterer Wert oberer Wert
10 % 100 %
Stellmotor
öffnet
Bitte warten !
Stellmotor
offen !
Wert übernehmen ?
Stellmotor
schließt
Bitte warten !
Stellmotor
geschlossen !
Wert übernehmen ?
= automatischer Zeitverlauf
D1C2-Leit.-025-D
Bemerkung
in % des
Betriebsbereichs
23
