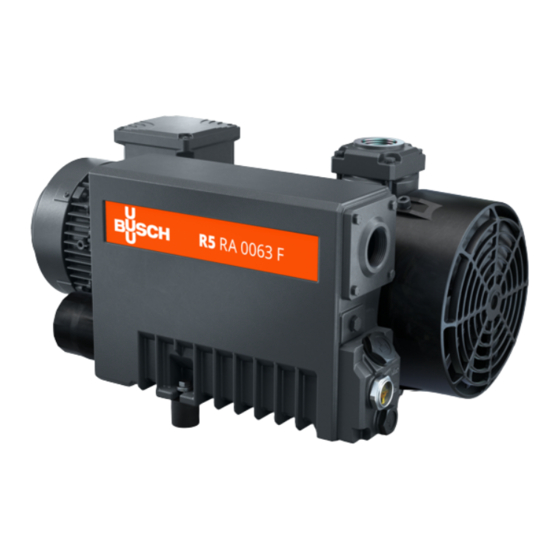

Busch R5 RA 0063 F 5K Betriebsanleitung
Drehschieber-vakuumpumpen
Vorschau ausblenden
Andere Handbücher für R5 RA 0063 F 5K:
- Installation und betriebsanleitung (52 Seiten) ,
- Betriebsanleitung (36 Seiten) ,
- Betriebsanleitung (28 Seiten)
Verwandte Anleitungen für Busch R5 RA 0063 F 5K
Inhaltszusammenfassung für Busch R5 RA 0063 F 5K

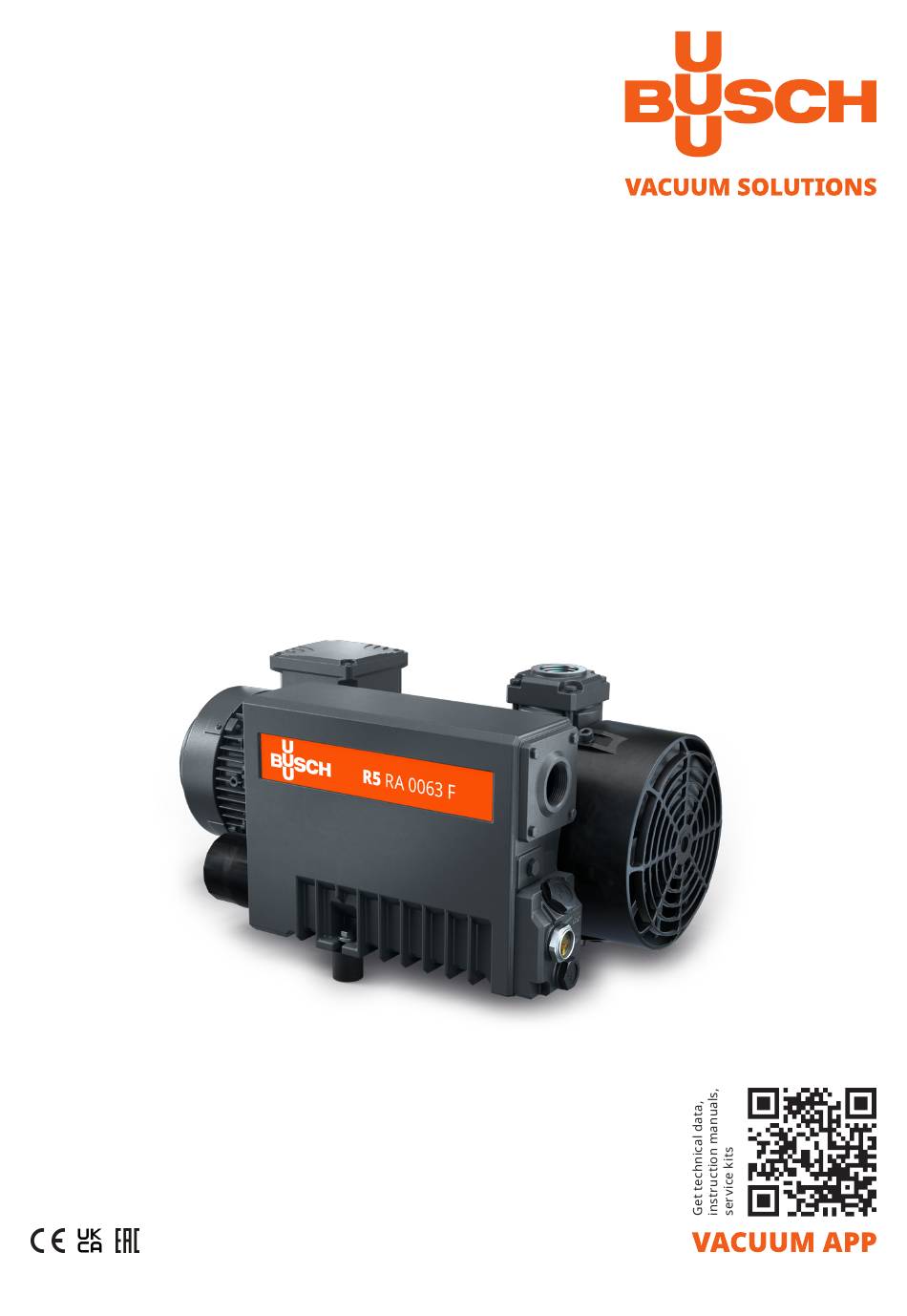

- Seite 1 Drehschieber-Vakuumpumpen RA 0063 F 5K Betriebsanleitung 0870159350 | A0004_de | Originalanleitungen 15.08.2022...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheit ................................Produktbeschreibung............................Funktionsprinzip..............................Bestimmungsgemäße Verwendung ......................... Ein-/Ausschalter..............................Optionales Zubehör ............................2.4.1 Gasballastventil ............................. 2.4.2 Ansaugfilter ............................2.4.3 Niveauschalter............................Transport ................................Lagerung ................................Installation ................................Installationsbedingungen ..........................Anschlussleitungen/-rohre..........................5.2.1 Sauganschluss ............................5.2.2 Ablaufanschluss ............................ Auffüllen mit Öl..............................Stromanschluss ..............................Die Maschine wird ohne Steuerbox oder Drehzahlregelung (VSD) geliefert .......... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorgfältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung OF DA Beschreibung Ölfilter Richtungspfeil Motorklemmkasten Typenschild Ölabscheider Luftentölelement Sauganschluss Abluftanschluss Axiallüfter Augenschraube Gasballastventil Öleinfüllschraube Ölschauglas Ölablassschraube HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird der Ausdruck „Maschine“ mit dem Ausdruck „Vakuumpumpe“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. 4 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de... -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mechanischen Be- lastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt. Bei einer Außeninstallation kontaktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Ein-/Ausschalter
2 | Produktbeschreibung Während des Betriebs sammelt sich Öl am Grund der oberen Kammer des Ölabscheiders, das während des Maschinenbetriebs nicht in die untere Kammer fließen kann. Bei einem Be- trieb im Grobvakuum, gehen Sie nach 10 h Dauerbetrieb der Maschine nahe Enddruck fol- gendermaßen vor: ●... -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! ● Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. WARNUNG Anheben der Maschine an der Hebeöse des Motors. Verletzungsgefahr! ● Heben Sie die Maschine nicht an einer der Hebeösen des Motors an. Heben Sie die Maschine nur so an, wie gezeigt. - Seite 8 3 | Transport ● Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist: ● Entfernen Sie die Maschine von der Bodenplatte. 8 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de...
-
Seite 9: Lagerung
Lagerung | 4 Lagerung ● Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Lieferumfang ent- haltenen Kappen. Wenn die Maschine länger als 3 Monate eingelagert werden muss: ● Umwickeln Sie die Maschine mit einer korrosionshemmenden Folie. ● Lagern Sie die Maschine in einem geschützten, trockenen und staubfreien Raum, vorzugsweise in der Originalverpackung und bei einer Temperatur zwischen 0 ... -
Seite 10: Installation
● Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: ● Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Leistung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 11: Anschlussleitungen/-Rohre
● Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge mindestens den- selben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwenden, um Ef- fizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 5.2.1 Sauganschluss ANMERKUNG Eindringen von Fremdkörpern oder Flüssigkeiten. -
Seite 12: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 29] und Öl [➔ 30]. -
Seite 13: Stromanschluss
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein- richtung installiert werden, um Personen im Falle eines Isolationsfehlers zu schützen. ● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die Elektroinstallation geeignet ist. ● Installieren Sie einen verriegelbaren Trennschalter oder einen Not-Aus-Schalter an der Stromzu- fuhr, damit die Maschine im Notfall vollständig vom Strom getrennt werden kann. -
Seite 14: Schaltplan Für Einphasigen Motor
● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei Wartungsarbeiten vollständig getrennt werden kann. ● Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. ● Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. ● Schließen Sie den Schutzleiter an. ● Schließen Sie den Motor an die Stromversorgung an. -
Seite 15: Elektrischer Anschluss Von Überwachungsorganen
Stern-Schaltung, Multispannungs-Motor mit tor mit 9 Pins (Niederspannung): 9 Pins (Hochspannung): Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzöge- rung von mindestens 20 Sekunden zu konfigurieren. 6.4.1 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 203 669 Elektrische Daten: U = max. -
Seite 16: Inbetriebnahme
7 | Inbetriebnahme Inbetriebnahme ANMERKUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer beschä- digt. ● Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit Öl [➔ 12]. ACHTUNG Während des Betriebs kann die Oberfläche der Maschine Temperaturen von über 70 °C errei- chen. -
Seite 17: Förderung Von Kondensierbaren Dämpfen
Inbetriebnahme | 7 Förderung von kondensierbaren Dämpfen Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: START ● Absperrventil* schließen und Gasballastventil** (GB) öffnen ●... -
Seite 18: Wartung
Verletzungsgefahr! Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. ● Wartungsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchgeführt werden. ● Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ih- nen gerne weiter. ANMERKUNG Verwendung ungeeigneter Reinigungsmittel. -
Seite 19: Wartungsplan
Wenn die Maschine mit einem Luft-Öl-Wärmetau- scher (AHE) ausgerüstet ist: ● Prüfen und/oder reinigen Sie den Luft-Öl-Wär- metauscher. ● Wenden Sie sich an Busch, wenn eine Überprü- Alle 5 Jahre fung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 20: Öl- Und Ölfilterwechsel
ANMERKUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Nur von Busch freigegebene und empfohlene Öle verwenden. Beschreibung 1x O-Ring, Teilenr.: 0486 000 505 20 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de... - Seite 21 Wartung | 8 Beschreibung Originalersatzteile von Busch: 1x Ölfil- Ölfilterschlüssel ter (OF), Teilenr.: 0531 000 002 Informationen zum Öltyp und zum Fassungsvermögen für Öl finden Sie unter Technische Daten [➔ 29] und Öl [➔ 30]. Beschreibung 1x O-Ring, Teilenr.: 0486 000 590...
-
Seite 22: Wechsel Des Luftentölelements
8 | Wartung Wechsel des Luftentölelements Beschreibung 10 mm-Schraubenschlüssel Beschreibung Originalersatzteile von Busch: 1x Luft- 1x Flachdichtung: Teilenr.: 0480 000 entölelement (EF), Teilenr.: 0532 140 10 mm-Schraubenschlüssel 22 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de... -
Seite 23: Instandsetzung
Effizienzverlust! ● Jegliches Zerlegen der Maschine, das über die in der vorliegenden Betriebsanleitung beschriebe- nen Vorgehensweisen hinausgeht, sollte von einem von Busch autorisierten Techniker durchge- führt werden. Gehen Sie folgendermaßen vor, wenn mit der Maschine Gas befördert wurde, das mit gesundheits- gefährdenden Fremdstoffen kontaminiert war:... -
Seite 24: Außerbetriebnahme
10 | Außerbetriebnahme Außerbetriebnahme GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. ● Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhin- dern. -
Seite 25: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! ● Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu ver- wenden, um die ordnungsgemäße Funktion der Maschine und die Einhaltung der Gewährlei- stungsbedingungen sicherzustellen. -
Seite 26: Fehlerbehebung
12 | Fehlerbehebung Fehlerbehebung GEFAHR Stromführende Drähte. Stromschlaggefahr. ● Elektrische Installationsarbeiten dürfen ausschließlich von qualifizierten Fachkräften durchge- führt werden. ACHTUNG Heiße Oberfläche. Verletzungsgefahr durch Verbrennungen! ● Bevor Sie die Maschine berühren, lassen Sie sie abkühlen. Die Abbildung zeigt Teile, die ggf. für die Fehlerbehebung relevant sind: Beschreibung Problem Mögliche Ursache... - Seite 27 Interne Bauteile sind verschlis- ● Lassen Sie die Maschine re- sen oder beschädigt. parieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- ● Tauschen Sie die Kupplung kommt es zu hoher Geräu- schlissen.
- Seite 28 Gasballastventils (GB). ● Ändern Sie den Betriebsmo- dus (siehe Förderung von kondensierbaren Dämpfen [➔ 17]). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 28 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de...
-
Seite 29: Technische Daten
Technische Daten | 13 Technische Daten RA 0063 F 5K Nennsaugvermögen (50/60 Hz) m³/h 63 / 76 Enddruck (ohne Gasballastventil) hPa (mbar) 0.1 … 0.5 ► siehe Typenschild abs. (NP) Enddruck (mit Gasballastventil) hPa (mbar) 0,5 … 1,5 abs. Motornenndrehzahl (50/60 Hz) 1500 / 1800 Motornennleistung (50/60 Hz) 2,0 / 2,4... - Seite 30 Dauerbetrieb Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kontaktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. 30 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de...
-
Seite 31: Eu-Konformitätserklärung
Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. -
Seite 32: Uk-Konformitätserklärung
Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnungen gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Diese Konformitätserklärung unterliegt der alleinigen Verantwortung des Herstellers. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unterneh- men) die übergeordnete Maschine bzw. - Seite 33 Hinweise Instruction Manual R5 RA 0063 F 5K_DE_de 33 | 36...
- Seite 34 34 | 36 Instruction Manual R5 RA 0063 F 5K_DE_de...
- Seite 35 Instruction Manual R5 RA 0063 F 5K_DE_de 35 | 36...
- Seite 36 Vacuum Solutions Mit einem Netzwerk aus mehr als 60 Gesellschaften in über 40 Ländern und Vertretungen weltweit ist Busch rund um den Globus präsent. In jedem Land verfügen wir über kompetentes, lokales Personal, das maßgeschneiderte Unterstützung anbietet und dabei von einem globalen Expertennetzwerk unterstützt wird. An jedem Ort. In jedem Industriezweig.
