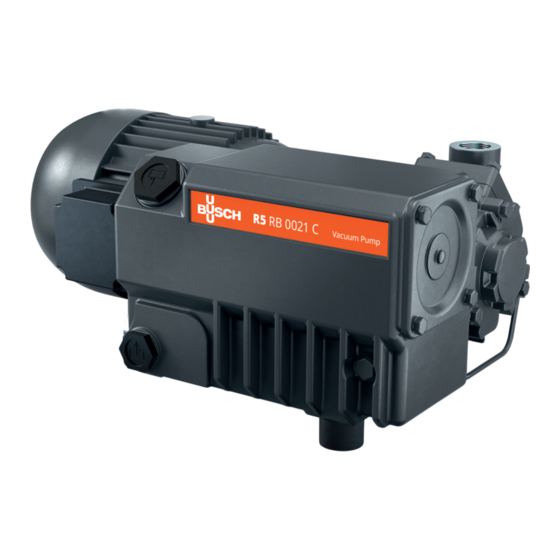

Busch R5 RB 0021 C Betriebsanleitung
Drehschieber-vakuumpumpen multivac-version
Vorschau ausblenden
Andere Handbücher für R5 RB 0021 C:
- Betriebsanleitung (24 Seiten) ,
- Betriebsanleitung (24 Seiten)
Verwandte Anleitungen für Busch R5 RB 0021 C
Inhaltszusammenfassung für Busch R5 RB 0021 C

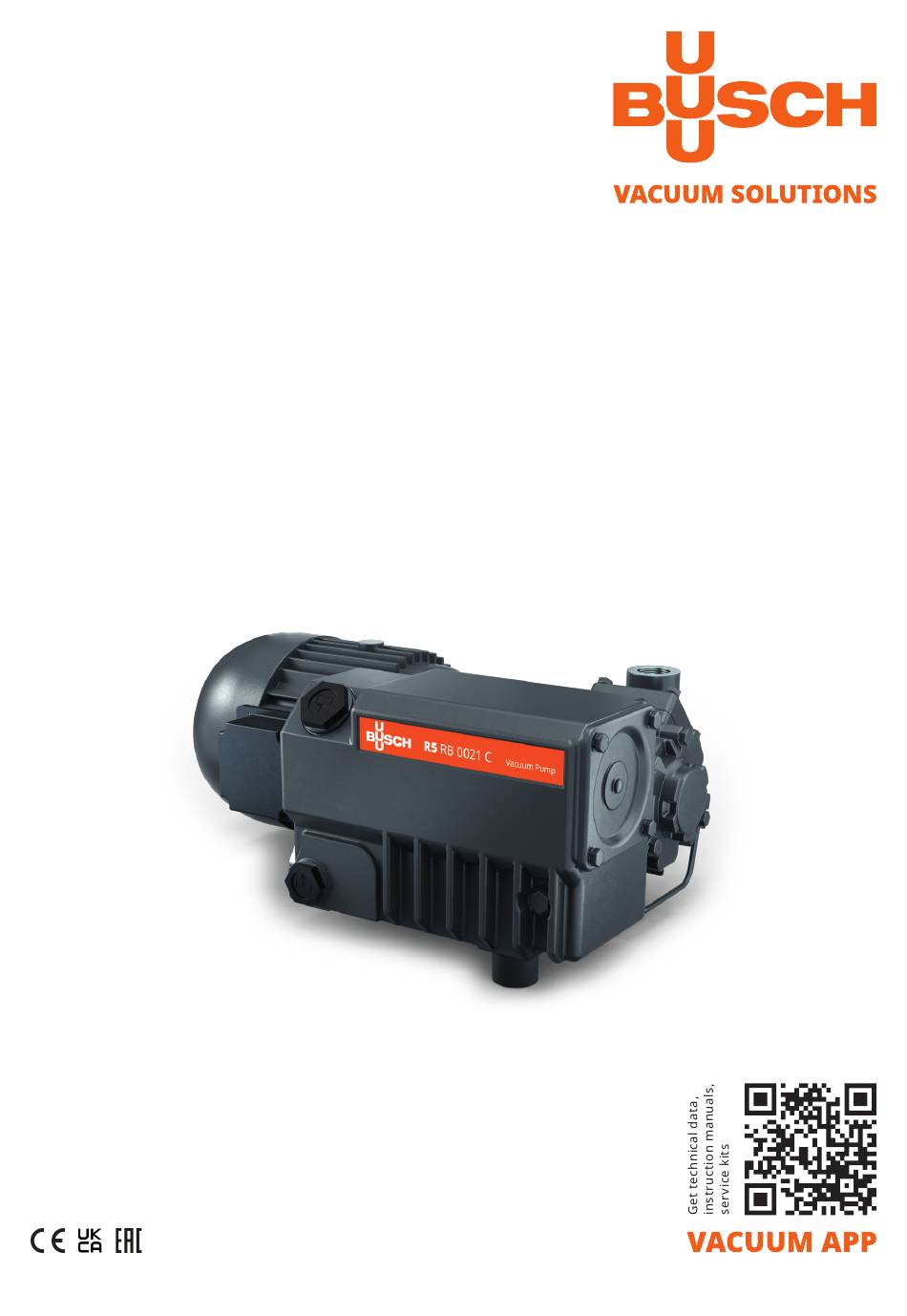

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen RB 0021 C MULTIVAC-Version 0870262008/-_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 16.09.2021...
- Seite 2 Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Ein-/Ausschalter ....................... 5 2.4 Optionales Zubehör ......................6 2.4.1 Gasballastventil ..................... 6 2.4.2 Ansaugfilter ......................6 2.4.3 Filterwiderstandsmanometer.................. 6 3 Transport ..........................7 4 Lagerung ..........................7 5 Installation..........................8 5.1 Installationsbedingungen....................
-
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Ausführung mit Gasballastventil Richtungspfeil Luftentölelement Gasballastventil Sauganschluss Typenschild Motorklemmkasten Ölablassschraube Öleinfüllschraube Ölabscheider Ölschauglas Abluftanschluss Transportöse HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Anwendung
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Optionales Zubehör
2 | Produktbeschreibung 2.4 Optionales Zubehör 2.4.1 Gasballastventil Das Gasballastventil sorgt für eine Beimischung einer begrenzten Menge von Umge- bungsluft zum Prozessgas, um der Kondensation von Dampf in der Maschine entgegen- zuwirken. Das Gasballastventil wirkt sich auf den Enddruck der Maschine aus, siehe Technical Data. 2.4.2 Ansaugfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas. -
Seite 7: Transport
Transport | 3 Transport WARNUNG Schwebende Last. Verletzungsgefahr! • Gehen, stehen bzw. arbeiten Sie keinesfalls unter schwebenden Lasten. ACHTUNG Wenn die Maschine bereits mit Öl befüllt ist. Durch das Kippen einer bereits mit Öl befüllten Maschine können große Mengen Öl in den Zylinder eindringen. - Seite 8 • Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden.
- Seite 9 • Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge minde- stens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 5.2.1 Sauganschluss ACHTUNG Eindringen von Fremdkörpern oder Flüssigkeiten.
-
Seite 10: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten und Öl [► 21]. 1x Dichtungsring Teilenr.: Ölniveau prüfen... -
Seite 11: Schaltplan Für Einphasigen Motor
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. -
Seite 12: Version Mit Ölrücklaufventil
6 | Inbetriebnahme Inbetriebnahme ACHTUNG Die Maschine kann unbefüllt (ohne Öl) ausgeliefert werden. Durch den Betrieb der Maschine ohne Öl wird diese bereits nach kurzer Zeit schwer be- schädigt. • Vor der Inbetriebnahme muss die Maschine mit Öl befüllt werden, siehe Auffüllen mit Öl [► 10]. -
Seite 13: Beförderung Kondensierbarer Dämpfe
Unterlassen ordnungsgemäßer Wartung der Maschine. Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. Instruction Manual R5 RB 0021 C_DE_de 13 / 24... -
Seite 14: Wartungsplan
(wenden Sie sich an Busch). Wenn ein Ansaugfilter installiert ist: • Prüfen Sie den Ansaugfiltereinsatz und tauschen Sie ihn ggf. aus. • Wenden Sie sich an Busch, wenn eine Alle 5 Jahre Überprüfung erforderlich ist. Falls erforderlich, warten Sie die Maschine. - Seite 15 ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x O-Ring, Teilenr.: 0486 000 505 Ablaufwanne Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten und Öl [► 21].
-
Seite 16: Wechsel Des Luftentölelements
7 | Wartung 7.4 Wechsel des Luftentölelements 10 mm-Schraubenschlüssel 1× Luftentölelement (EF) Original Busch Ersatzteile 1x exhaust filter (EF), part no.: 0532 140 155 O-ring 10 mm-Schraubenschlüssel 1x Flachdichtung Teilenr.: 0480 000 112 16 / 24 Instruction Manual R5 RB 0021 C_DE_de... -
Seite 17: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann unter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... - Seite 18 Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilesatz Beschreibung Teilenr.
- Seite 19 Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- • Tauschen Sie die Kupp- kommt es zu hoher Geräu- schlissen.
- Seite 20 Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Beförde- rung kondensierbarer Dämpfe [► 13]). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. 20 / 24 Instruction Manual R5 RB 0021 C_DE_de...
-
Seite 21: Technische Daten
Technische Daten | 12 12 Technische Daten RB 0021 C Nennsaugvermögen m³/h 20 /24 (50 Hz/60 Hz) Enddruck hPa (mbar) abs. (ohne Gasballastventil) Enddruck hPa (mbar) abs. (mit Gasballastventil) Motornenndrehzahl 3000 / 3600 (50 Hz/60 Hz) Motornennleistung 0,75 / 0,9 (50 Hz/60 Hz) Leistungsaufnahme bei 100mbar 0,78 / 1,03 (50 Hz/60 Hz) Leistungsaufnahme bei Enddruck... -
Seite 22: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. -
Seite 23: Uk-Konformitätserklärung
15 UK-Konformitätserklärung Die vorliegende Konformitätserklärung und die auf dem Typenschild angebrachte UKCA-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) der übergeordneten Maschine bzw. - Seite 24 Busch Vacuum Solutions We shape vacuum for you. Argentina Denmark Malaysia South Africa info@busch.com.ar info@busch.dk busch@busch.com.my info@busch.co.za Australia Finland Mexico Spain sales@busch.com.au info@busch.fi info@busch.com.mx contacto@buschiberica.es Austria France Netherlands Sweden busch@busch.at busch@busch.fr info@busch.nl info@busch.se Bangladesh Germany New Zealand Switzerland sales@busch.com.bd info@busch.de sales@busch.co.nz...
