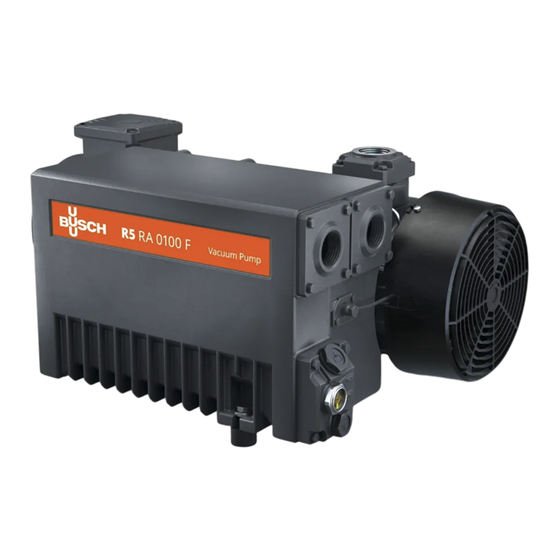

Busch R5 RA 0025 F Betriebsanleitung
Drehschieber-vakuumpumpen
Vorschau ausblenden
Andere Handbücher für R5 RA 0025 F:
- Betriebsanleitung (28 Seiten) ,
- Installation und betriebsanleitung (52 Seiten) ,
- Betriebsanleitung (36 Seiten)
Verwandte Anleitungen für Busch R5 RA 0025 F
Inhaltszusammenfassung für Busch R5 RA 0025 F

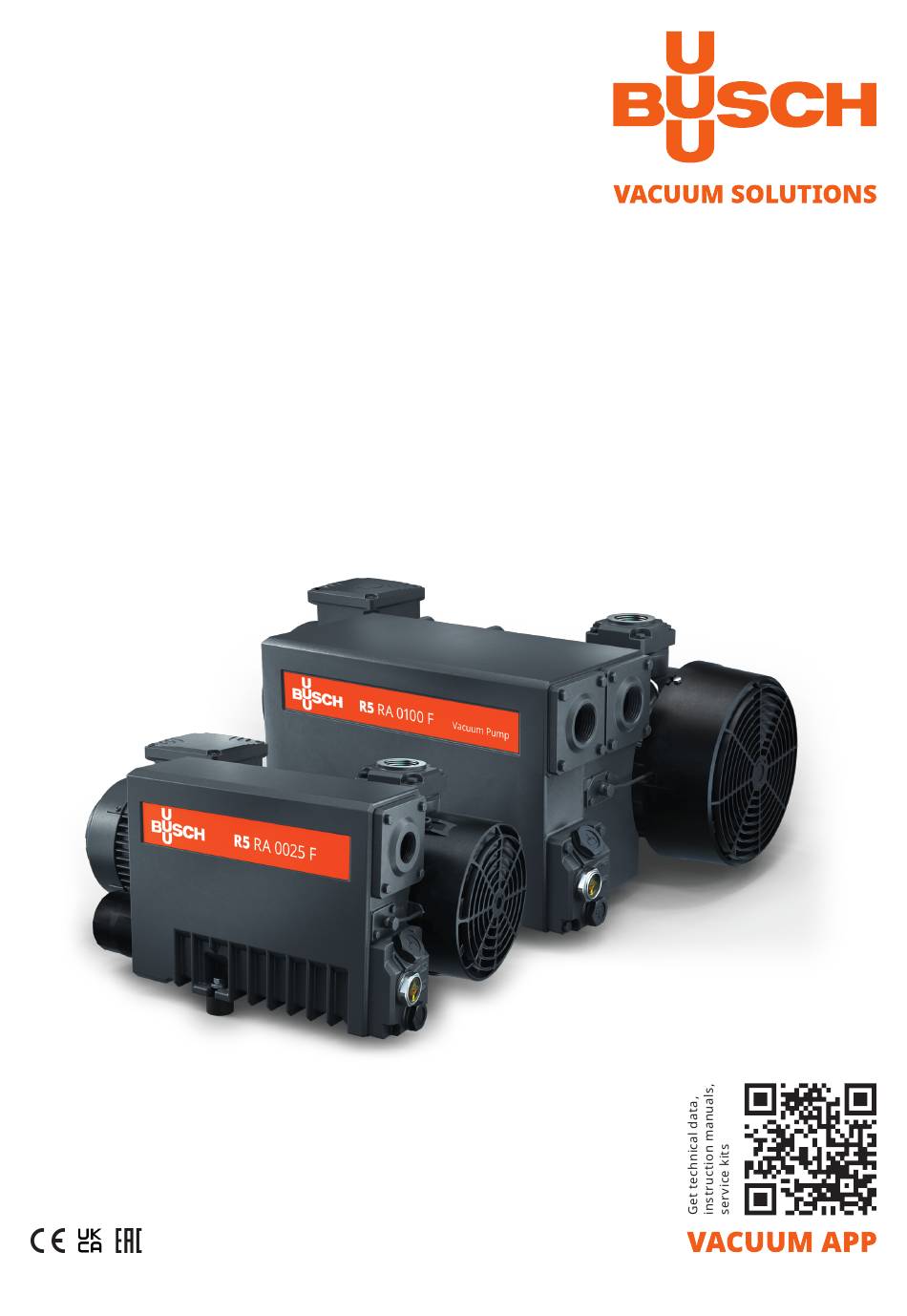

- Seite 1 Betriebsanleitung Drehschieber-Vakuumpumpen RA 0025 F, RA 0040 F, RA 0063 F, RA 0100 F 0870209169/A0004_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 20.09.2021...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit..........................3 2 Produktbeschreibung ........................4 2.1 Funktionsprinzip ....................... 5 2.2 Anwendung ........................5 2.3 Ein-/Ausschalter ....................... 5 2.4 Optionales Zubehör ......................5 2.4.1 Gasballastventil ..................... 5 2.4.2 Ansaugfilter ......................6 2.4.3 Niveauschalter ....................... 6 3 Transport ..........................6 4 Lagerung ..........................7 5 Installation..........................8 5.1 Installationsbedingungen.................... -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Busch-Vertretung. Nachdem Sie diese Betriebsanleitung sorgfältig durchgelesen haben, bewahren Sie sie auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung
2 | Produktbeschreibung Produktbeschreibung Sauganschluss Motorklemmkasten Abluftanschluss Richtungspfeil Öleinfüllschraube Luftentölelement Ölschauglas Typenschild Ölablassschraube Ölfilter Augenschraube Axiallüfter Gasballastventil Ölabscheider HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ bezeichnet. HINWEIS Abbildungen In dieser Betriebsanleitung können die Abbildungen von dem Aussehen der Maschine abweichen. -
Seite 5: Funktionsprinzip
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder mecha- nischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist für eine Innenanwendung ausgelegt, bei einer Außeninstallation, kon- taktieren Sie Busch, um gegebenenfalls besondere Vorkehrungen zu treffen. -
Seite 6: Ansaugfilter
3 | Transport Das Gasballastventil wirkt sich auf den Enddruck der Maschine aus, siehe Technical Data [► 24]. 2.4.2 Ansaugfilter Der Ansaugfilter schützt die Maschine vor Staub und anderen Feststoffen im Prozessgas. Der Einlassfilter ist mit einem Papier oder Polyester erhältlich. 2.4.3 Niveauschalter Vom Niveauschalter wird das Ölniveau im Ölabscheider (OS) überwacht. -
Seite 7: Lagerung
Lagerung | 4 Maschinengewicht: siehe technische Daten oder Typenschild (NP) • Prüfen Sie die Maschine auf Transportschäden. Falls die Maschine auf einer Bodenplatte befestigt ist: • Entfernen Sie die Bodenplatte von der Maschine. Lagerung • Schließen Sie alle Öffnungen mit Klebeband oder verwenden Sie erneut die im Liefer- umfang enthaltenen Kappen. -
Seite 8: Installation
• Stellen Sie sicher, dass alle Abdeckungen, Schutzvorrichtungen usw. angebracht sind. Wenn die Maschine höher als 1000 Meter über NN installiert wird: • Wenden Sie sich an eine Kontaktperson von Busch. Der Motor muss in der Lei- stung beschränkt oder die Umgebungstemperatur begrenzt werden. -
Seite 9: Anschlussleitungen/-Rohre
Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu verwen- den, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 5.2.1 Sauganschluss ACHTUNG Eindringen von Fremdkörpern oder Flüssigkeiten. -
Seite 10: Auffüllen Mit Öl
Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 24] und Öl [► 24]. 1x Dichtungsring Teilenr.: 0486 000 590 Ölniveau prüfen... -
Seite 11: Elektrischer Anschluss
Wartungsarbeiten vollständig getrennt werden kann. • Bringen Sie einen Überlastschutz für den Motor gemäß EN 60204-1 an. • Busch empfiehlt den Einbau eines D-Kurven-Leitungsschutzschalters. • Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. -
Seite 12: Schaltplan Für Drehstrommotor
5 | Installation 5.4.2 Schaltplan für Drehstrommotor ACHTUNG Falsche Drehrichtung. Gefahr der Beschädigung der Maschine! • Beim Betrieb in falscher Drehrichtung kann die Maschine schon nach kurzer Zeit schwer beschädigt werden. Stellen Sie vor der Inbetriebnahme sicher, dass die Dreh- richtung korrekt ist. -
Seite 13: Elektrischer Anschluss Von Überwachungsorganen
Inbetriebnahme | 6 5.5 Elektrischer Anschluss von Überwachungsorganen HINWEIS Um möglichen Fehlalarmen vorzubeugen, empfiehlt Busch, im Steuersystem eine Verzö- gerung von mindestens 20 Sekunden zu konfigurieren. 5.5.1 Schaltplan für Niveauschalter (optional) Teilenr.: 0652 203 669 Elektrische Daten: U = max. 250 V = 1.0 A... -
Seite 14: Version Mit Ölrücklaufventil
ð So kann das Öl aus der oberen Kammer des Ölabscheiders in die untere Kammer fließen. 6.2 Beförderung kondensierbarer Dämpfe Eine bestimmte Menge Wasserdampf innerhalb des Gasflusses wird toleriert. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe zu erhalten. Beachten Sie bei der Beförderung kondensierbarer Dämpfe Folgendes: • Absperrventil* •... -
Seite 15: Wartung
Verletzungsgefahr Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. • Halten Sie die Wartungsintervalle ein oder wenden Sie sich an Ihren Busch-Vertreter. Er hilft Ihnen gerne weiter. • Schalten Sie die Maschine aus und sperren Sie sie, um ein versehentliches Einschalten zu verhindern. -
Seite 16: Wartungsplan
Wenn die Maschine mit einem Luft-Öl-Wär- metauscher (AHE) ausgerüstet ist: • Prüfen und/oder reinigen Sie den Luft-Öl- Wärmetauscher. • Wenden Sie sich an Busch, wenn eine Alle 5 Jahre Überprüfung erforderlich ist. Falls erforderlich, warten Sie die Maschine. * Wartungsintervall für synthetisches Öl. Verkürzen Sie das Intervall, wenn Mineralöl verwendet wird. -
Seite 17: Öl- Und Ölfilterwechsel
7.3 Öl- und Ölfilterwechsel ACHTUNG Verwenden Sie ein geeignetes Öl. Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Nur von Busch freigegebene und empfohlene Öle verwenden. 1x Dichtungsring, Teilenr.: Ablaufwanne 0486 000 505 Instruction Manual R5 RA 0025-0100 F_DE_de... - Seite 18 7 | Wartung Original-Ersatzteile von Busch 1x Ölfilter (OF), Teilenr.: 0531 000 002 Ölfilterschlüssel Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 24] und Öl [► 24]. 1x Dichtungsring Teilenr.: 0486 000 590 Ölniveau prüfen 18 / 28...
-
Seite 19: Wechsel Des Luftentölelements
Wartung | 7 7.4 Wechsel des Luftentölelements RA 0025/0040 F: 1x Luftentölelement (EF) 10 mm-Schraubenschlüssel RA 0063/0100 F: 2x Luftentölelement (EF) Original Busch Ersatzteile RA 0025/0040 F: 1x Luftentölelement (EF) RA 0063/0100 F: 2x Luftentölelement (EF) Teilenr.: 0532 140 157 O-ring 10 mm-Schraubenschlüssel... -
Seite 20: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, der eine vollständig ausgefüllte und rechts- kräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. (Das Formular kann un- ter www.buschvacuum.com heruntergeladen werden.) Außerbetriebnahme... -
Seite 21: Ersatzteile
Verwendung nicht freigegebener Ersatzteile Es besteht die Gefahr des vorzeitigen Ausfalls der Maschine. Effizienzverlust! • Wir empfehlen, ausschließlich originale Ersatzteile und Verbrauchsmaterialien von Busch zu verwenden, um die ordnungsgemäße Funktion der Maschine und die Einhal- tung der Gewährleistungsbedingungen sicherzustellen. Ersatzteilsatz Beschreibung Teilenr. -
Seite 22: Fehlerbehebung
Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). Beim Betrieb der Maschine Die Kupplung (CPL) ist ver- • Tauschen Sie die Kupp- kommt es zu hoher Geräu- schlissen. - Seite 23 Gasballastventils (GB). • Ändern Sie den Betriebs- modus (siehe Beförde- rung kondensierbarer Dämpfe [► 14]). Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Busch Vertretung. Instruction Manual R5 RA 0025-0100 F_DE_de 23 / 28...
-
Seite 24: Technische Daten
Nicht für Dauerbe- trieb geeignet Bei ungünstigen Raumtemperaturen kann gegebenenfalls ein Öl mit anderer Viskosität verwendet werden. Kon- taktieren Sie Busch für weitere Informationen. Sie können dem Typenschild (NP) entnehmen, mit welchem Öl die Maschine befüllt wurde. 24 / 28... -
Seite 25: Eu-Konformitätserklärung
Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für Maschine(n) vom Typ R5 RA 0025 F; RA 0040 F; RA 0063 F; RA 0100 F alle relevanten Vorschriften der Europäischen Richtlinien erfüllen: – „Maschinenrichtlinie“ 2006/42/EG – „Richtlinie über elektromagnetische Verträglichkeit“ 2014/30/EU –... -
Seite 26: Uk-Konformitätserklärung
Busch Produktions GmbH Schauinslandstr. 1 DE-79689 Maulburg Erklärung für Maschine(n) vom Typ R5 RA 0025 F; RA 0040 F; RA 0063 F; RA 0100 F Erfüllt/Erfüllen alle relevanten Bestimmungen aus britischen Richtlinien: – Verordnung über die Lieferung von Maschinen (Sicherheit) 2008 –... - Seite 27 Notizen...
