5 | Installation​
5.2.2 Abluftanschluss
Der Gasdurchfluss abluftseitig ist versperrt.
Gefahr der Beschädigung der Maschine!
● Stellen Sie sicher, dass das Gas am Auslass ungehindert entweichen kann. Verschließen Sie keines-
falls die Abluftleitung, drosseln Sie diese nicht und verwenden Sie sie nicht als Druckluftquelle.
Anschlussgröße(n):
– R1" für MM 1324 AV, MM 1202 AV, MM 1252 AV
– R1 1/4" für MM 1322 AV
Abhängig von spezifischen Konfigurationen können die Anschlussmaße abweichen.
Wenn die angesaugte Luft nicht in unmittelbarer Nähe der Maschine in die Umgebung abgegeben
wird, beachten Sie Folgendes:
● Verlegen Sie die Abführleitung mit Gefälle von der Maschine weg oder bringen Sie einen Flüs-
sigkeitsabscheider bzw. einen Siphon mit Ablasshahn an, damit keine Flüssigkeit zurück in die
Maschine laufen kann.
● Durch die Anschlussleitungen darf kein Zug oder Druck auf die Anschlüsse der Maschine ausge-
übt werden. Aus diesem Grund empfehlen wir die Montage flexibler Leitungen am Saug- und Ab-
luftanschluss.

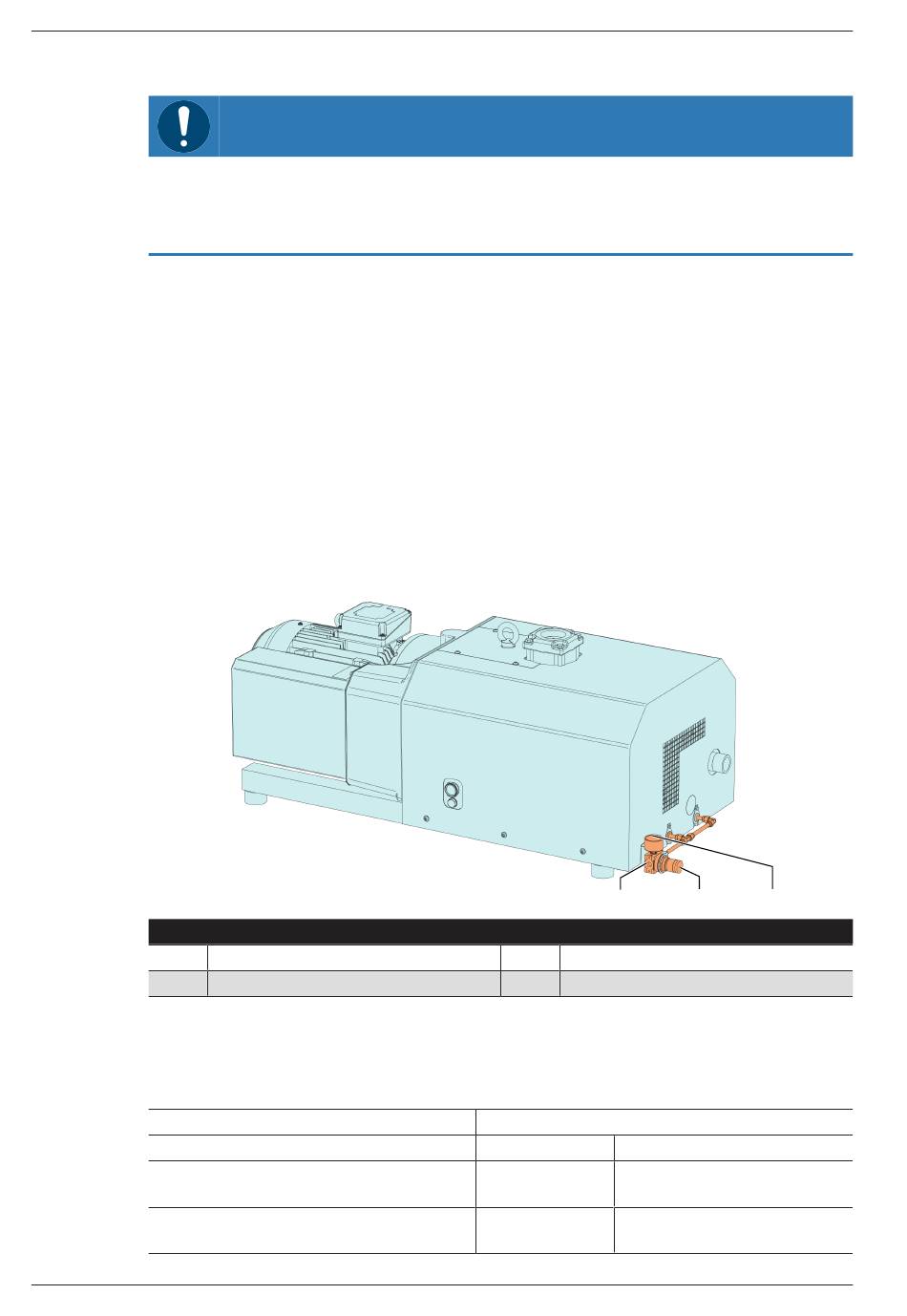

5.2.3 Sperrgassystemanschluss
Beschreibung
BGC
MAN
● Sperrgasanschluss (BGC) an die Gasversorgung anschließen.
Anschlussgröße:
– G1/4", ISO 228-1
● Das Gas muss folgende Anforderungen erfüllen:
Gasart
Gastemperatur
Maximaler Gasdruck vor Sperrgasanschluss
(BGC)
Empfohlene Druckeinstellung nach dem
Druckminderer (PR)
14 | 40
ACHTUNG
Sperrgasanschluss
Manometer
BGC
PR Druckminderer
Trockener Stickstoff oder Luft
°C 0 ... 50
bar (g) 1
mbar (g) max. 200
Instruction Manual MINK MM 1202-1322 AV_DE_de
PR MAN
