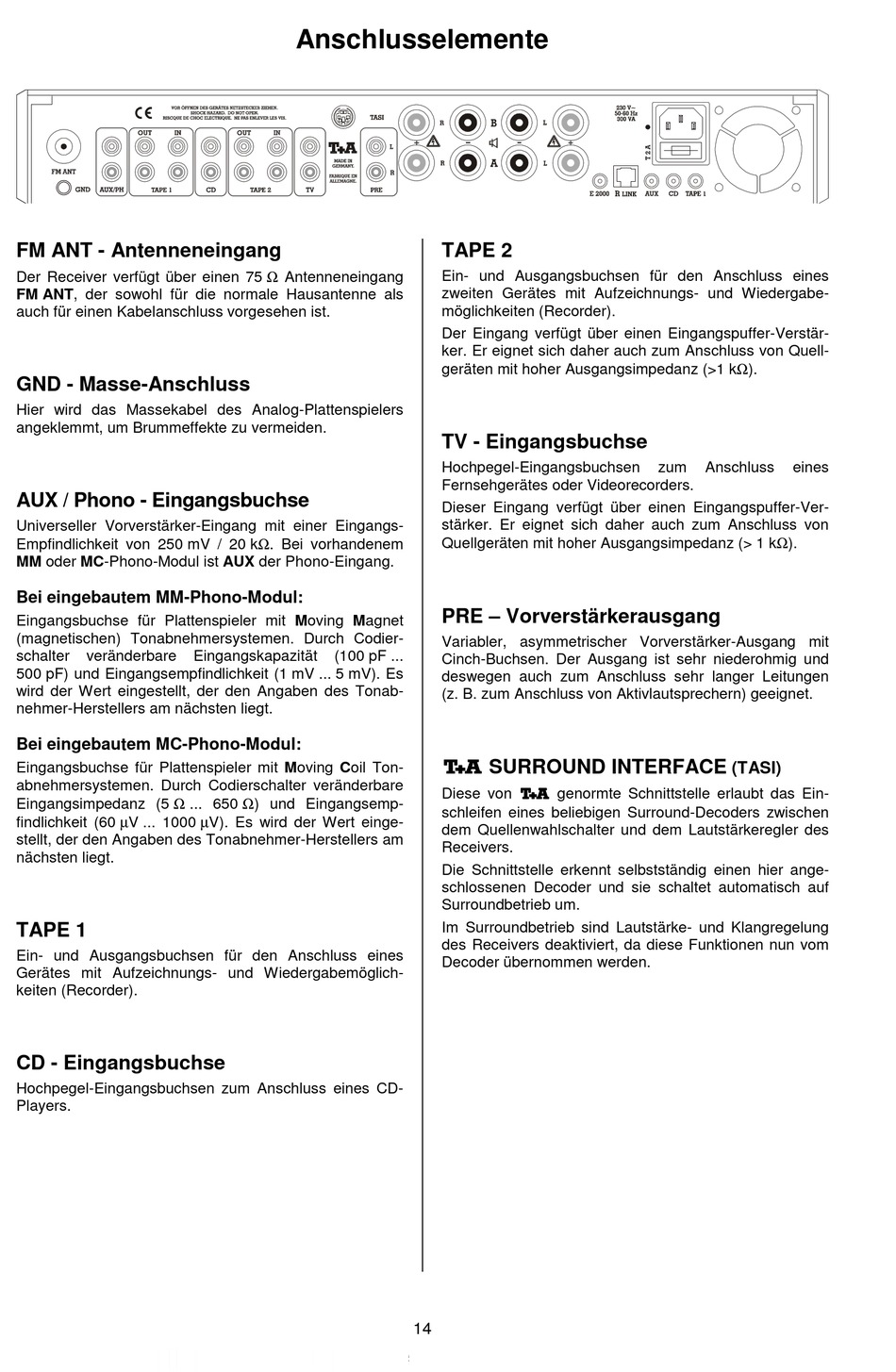

Anschlusselemente - T+A R 1260 R Betriebsanleitung

FM ANT - Antenneneingang
Der Receiver verfügt über einen 75 Ω Antenneneingang
FM ANT, der sowohl für die normale Hausantenne als
auch für einen Kabelanschluss vorgesehen ist.
GND - Masse-Anschluss
Hier wird das Massekabel des Analog-Plattenspielers
angeklemmt, um Brummeffekte zu vermeiden.
AUX / Phono - Eingangsbuchse
Universeller Vorverstärker-Eingang mit einer Eingangs-
Empfindlichkeit von 250 mV / 20 kΩ. Bei vorhandenem
MM oder MC-Phono-Modul ist AUX der Phono-Eingang.
Bei eingebautem MM-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Magnet
(magnetischen) Tonabnehmersystemen. Durch Codier-
schalter veränderbare
500 pF) und Eingangsempfindlichkeit (1 mV ... 5 mV). Es
wird der Wert eingestellt, der den Angaben des Tonab-
nehmer-Herstellers am nächsten liegt.
Bei eingebautem MC-Phono-Modul:
Eingangsbuchse für Plattenspieler mit Moving Coil Ton-
abnehmersystemen. Durch Codierschalter veränderbare
Eingangsimpedanz (5 Ω ... 650 Ω) und Eingangsemp-
findlichkeit (60 µV ... 1000 µV). Es wird der Wert einge-
stellt, der den Angaben des Tonabnehmer-Herstellers am
nächsten liegt.
TAPE 1
Ein- und Ausgangsbuchsen für den Anschluss eines
Gerätes mit Aufzeichnungs- und Wiedergabemöglich-
keiten (Recorder).
CD - Eingangsbuchse
Hochpegel-Eingangsbuchsen zum Anschluss eines CD-
Players.

Anschlusselemente

Eingangskapazität (100 pF ...
TAPE 2
Ein- und Ausgangsbuchsen für den Anschluss eines
zweiten Gerätes mit Aufzeichnungs- und Wiedergabe-
möglichkeiten (Recorder).
Der Eingang verfügt über einen Eingangspuffer-Verstär-
ker. Er eignet sich daher auch zum Anschluss von Quell-
geräten mit hoher Ausgangsimpedanz (>1 kΩ).
TV - Eingangsbuchse
Hochpegel-Eingangsbuchsen
Fernsehgerätes oder Videorecorders.
Dieser Eingang verfügt über einen Eingangspuffer-Ver-
stärker. Er eignet sich daher auch zum Anschluss von
Quellgeräten mit hoher Ausgangsimpedanz (> 1 kΩ).
PRE – Vorverstärkerausgang
Variabler, asymmetrischer Vorverstärker-Ausgang mit
Cinch-Buchsen. Der Ausgang ist sehr niederohmig und
deswegen auch zum Anschluss sehr langer Leitungen
(z. B. zum Anschluss von Aktivlautsprechern) geeignet.
 SURROUND INTERFACE
  
Diese von   genormte Schnittstelle erlaubt das Ein-
 
schleifen eines beliebigen Surround-Decoders zwischen
dem Quellenwahlschalter und dem Lautstärkeregler des
Receivers.
Die Schnittstelle erkennt selbstständig einen hier ange-
schlossenen Decoder und sie schaltet automatisch auf
Surroundbetrieb um.
Im Surroundbetrieb sind Lautstärke- und Klangregelung
des Receivers deaktiviert, da diese Funktionen nun vom
Decoder übernommen werden.
14
zum Anschluss eines
(TASI)
