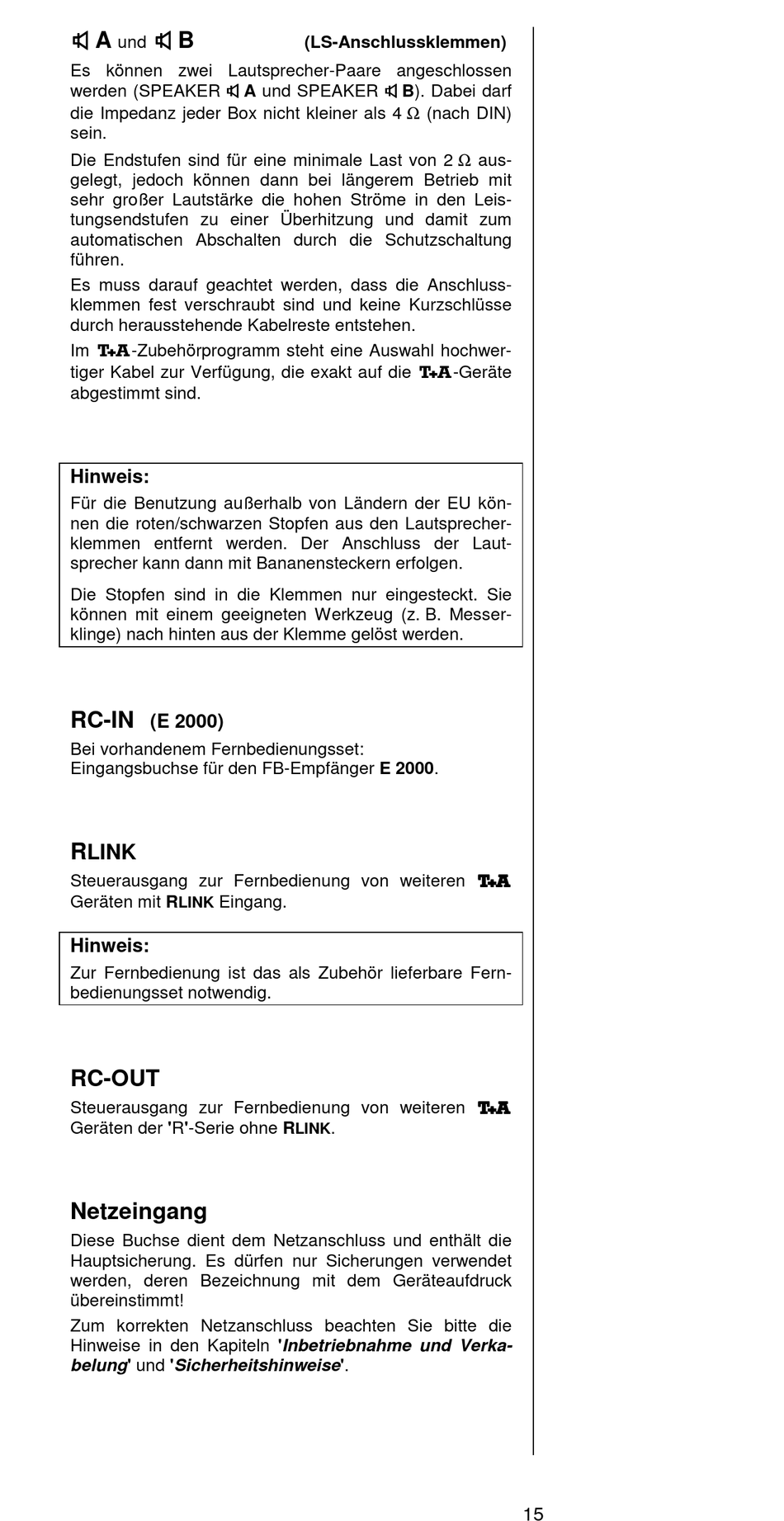

T+A R 1260 R Betriebsanleitung Seite 15

    A     B
und
Es können zwei Lautsprecher-Paare angeschlossen
werden (SPEAKER     A und SPEAKER     B). Dabei darf
die Impedanz jeder Box nicht kleiner als 4 Ω (nach DIN)
sein.
Die Endstufen sind für eine minimale Last von 2 Ω aus-
gelegt, jedoch können dann bei längerem Betrieb mit
sehr großer Lautstärke die hohen Ströme in den Leis-
tungsendstufen zu einer Überhitzung und damit zum
automatischen Abschalten durch die Schutzschaltung
führen.
Es muss darauf geachtet werden, dass die Anschluss-
klemmen fest verschraubt sind und keine Kurzschlüsse
durch herausstehende Kabelreste entstehen.
Im -Zubehörprogramm steht eine Auswahl hochwer-
tiger Kabel zur Verfügung, die exakt auf die -Geräte
abgestimmt sind.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU kön-
nen die roten/schwarzen Stopfen aus den Lautsprecher-
klemmen entfernt werden. Der Anschluss der Laut-
sprecher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie
können mit einem geeigneten Werkzeug (z. B. Messer-
klinge) nach hinten aus der Klemme gelöst werden.
RC-IN
(E 2000)
Bei vorhandenem Fernbedienungsset:
Eingangsbuchse für den FB-Empfänger E 2000.
R
LINK
Steuerausgang zur Fernbedienung von weiteren 
Geräten mit R Eingang.
LINK
Hinweis:
Zur Fernbedienung ist das als Zubehör lieferbare Fern-
bedienungsset notwendig.
RC-OUT
Steuerausgang zur Fernbedienung von weiteren 
Geräten der 'R'-Serie ohne R
Netzeingang
Diese Buchse dient dem Netzanschluss und enthält die
Hauptsicherung. Es dürfen nur Sicherungen verwendet
werden, deren Bezeichnung mit dem Geräteaufdruck
übereinstimmt!
Zum korrekten Netzanschluss beachten Sie bitte die
Hinweise in den Kapiteln 'Inbetriebnahme und Verka-
belung' und 'Sicherheitshinweise'.
(LS-Anschlussklemmen)

 
  
.
LINK
15
