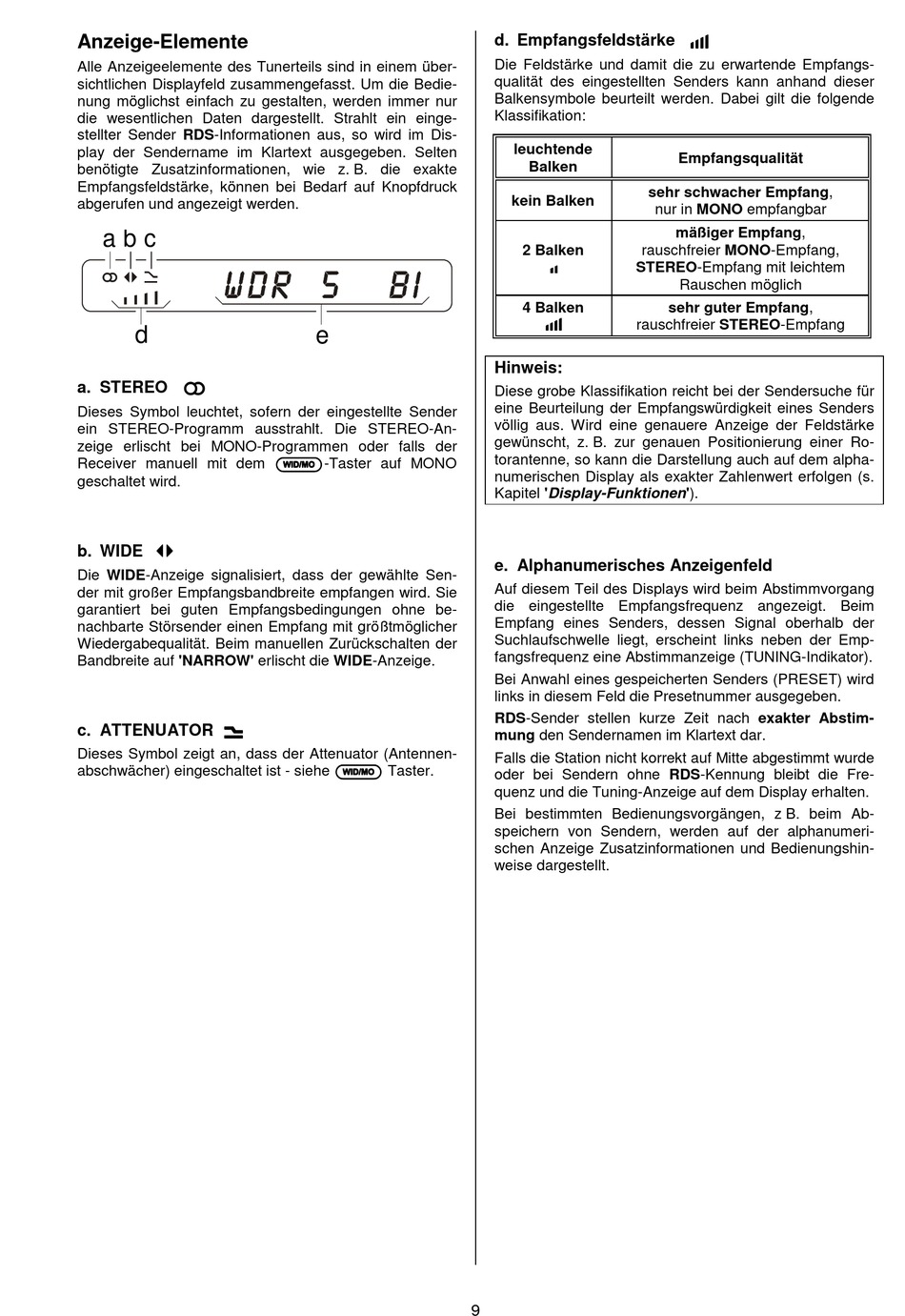

Anzeige-Elemente
Alle Anzeigeelemente des Tunerteils sind in einem über-
sichtlichen Displayfeld zusammengefasst. Um die Bedie-
nung möglichst einfach zu gestalten, werden immer nur
die wesentlichen Daten dargestellt. Strahlt ein einge-
stellter Sender RDS-Informationen aus, so wird im Dis-
play der Sendername im Klartext ausgegeben. Selten
benötigte Zusatzinformationen, wie z. B. die exakte
Empfangsfeldstärke, können bei Bedarf auf Knopfdruck
abgerufen und angezeigt werden.
a b c
d
a. STEREO 
Dieses Symbol leuchtet, sofern der eingestellte Sender
ein STEREO-Programm ausstrahlt. Die STEREO-An-
zeige erlischt bei MONO-Programmen oder falls der
Receiver manuell mit dem 
geschaltet wird.
b. WIDE    
Die WIDE-Anzeige signalisiert, dass der gewählte Sen-
der mit großer Empfangsbandbreite empfangen wird. Sie
garantiert bei guten Empfangsbedingungen ohne be-
nachbarte Störsender einen Empfang mit größtmöglicher
Wiedergabequalität. Beim manuellen Zurückschalten der
Bandbreite auf 'NARROW' erlischt die WIDE-Anzeige.
c. ATTENUATOR
 
 
Dieses Symbol zeigt an, dass der Attenuator (Antennen-
abschwächer) eingeschaltet ist - siehe 
e
 -Taster auf MONO
 
 Taster.
 
d. Empfangsfeldstärke 
Die Feldstärke und damit die zu erwartende Empfangs-
qualität des eingestellten Senders kann anhand dieser
Balkensymbole beurteilt werden. Dabei gilt die folgende
Klassifikation:
leuchtende
Balken
kein Balken
2 Balken rauschfreier MONO-Empfang,
STEREO-Empfang mit leichtem
    
4 Balken
rauschfreier STEREO-Empfang
  
 
Hinweis:
Diese grobe Klassifikation reicht bei der Sendersuche für
eine Beurteilung der Empfangswürdigkeit eines Senders
völlig aus. Wird eine genauere Anzeige der Feldstärke
gewünscht, z. B. zur genauen Positionierung einer Ro-
torantenne, so kann die Darstellung auch auf dem alpha-
numerischen Display als exakter Zahlenwert erfolgen (s.
Kapitel 'Display-Funktionen').
e. Alphanumerisches Anzeigenfeld
Auf diesem Teil des Displays wird beim Abstimmvorgang
die eingestellte Empfangsfrequenz angezeigt. Beim
Empfang eines Senders, dessen Signal oberhalb der
Suchlaufschwelle liegt, erscheint links neben der Emp-
fangsfrequenz eine Abstimmanzeige (TUNING-Indikator).
Bei Anwahl eines gespeicherten Senders (PRESET) wird
links in diesem Feld die Presetnummer ausgegeben.
RDS-Sender stellen kurze Zeit nach exakter Abstim-
mung den Sendernamen im Klartext dar.
Falls die Station nicht korrekt auf Mitte abgestimmt wurde
oder bei Sendern ohne RDS-Kennung bleibt die Fre-
quenz und die Tuning-Anzeige auf dem Display erhalten.
Bei bestimmten Bedienungsvorgängen, z B. beim Ab-
speichern von Sendern, werden auf der alphanumeri-
schen Anzeige Zusatzinformationen und Bedienungshin-
weise dargestellt.
9
  
Empfangsqualität
sehr schwacher Empfang,
nur in MONO empfangbar
mäßiger Empfang,
Rauschen möglich
sehr guter Empfang,
