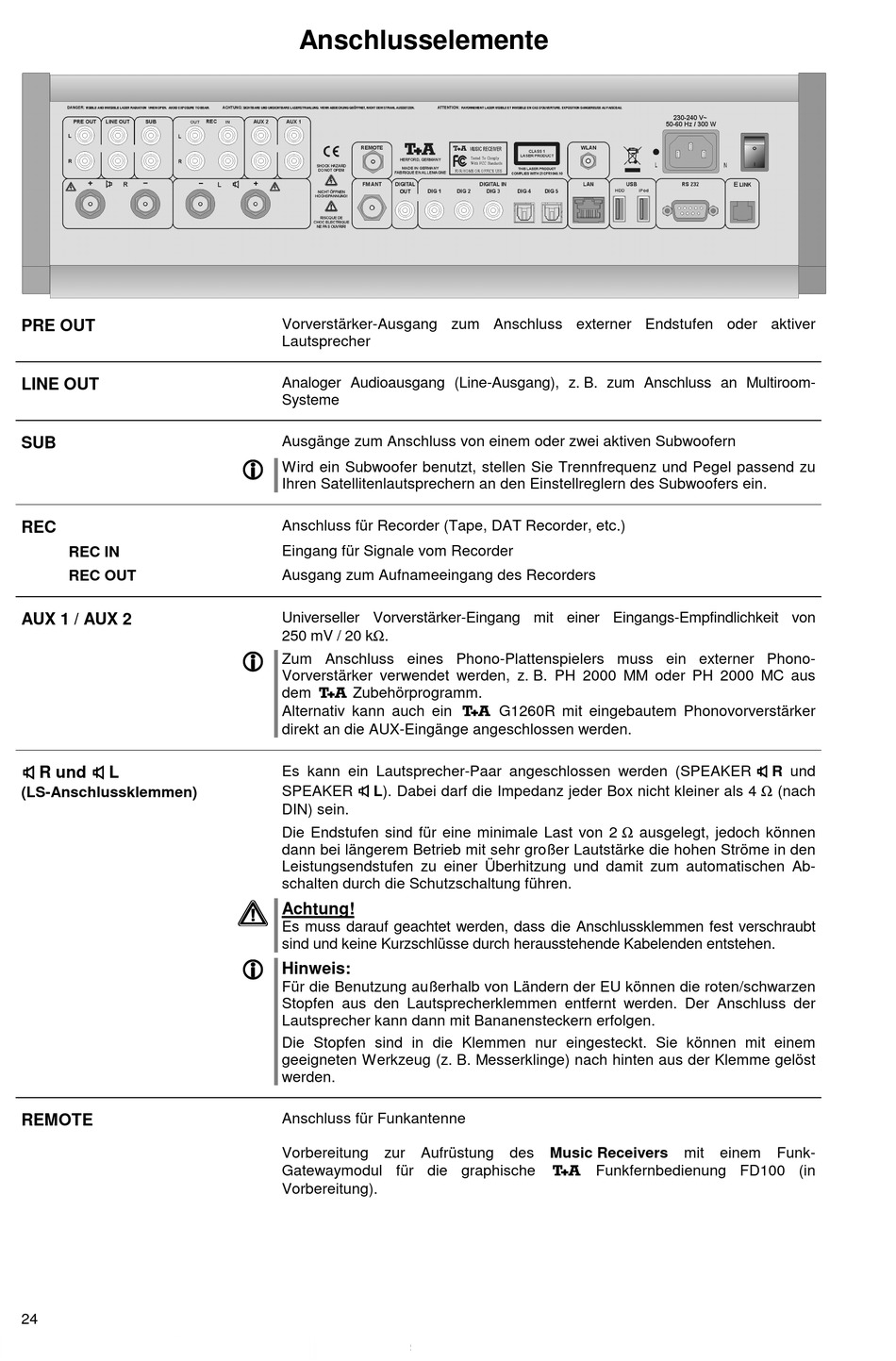

Anschlusselemente
Vorverstärker-Ausgang zum Anschluss externer Endstufen oder aktiver
Lautsprecher
Analoger Audioausgang (Line-Ausgang), z. B. zum Anschluss an Multiroom-
Systeme
Ausgänge zum Anschluss von einem oder zwei aktiven Subwoofern
Wird ein Subwoofer benutzt, stellen Sie Trennfrequenz und Pegel passend zu
Ihren Satellitenlautsprechern an den Einstellreglern des Subwoofers ein.
Anschluss für Recorder (Tape, DAT Recorder, etc.)
Eingang für Signale vom Recorder
Ausgang zum Aufnameeingang des Recorders
Universeller Vorverstärker-Eingang mit einer Eingangs-Empfindlichkeit von
250 mV / 20 kΩ.
Zum Anschluss eines Phono-Plattenspielers muss ein externer Phono-
Vorverstärker verwendet werden, z. B. PH 2000 MM oder PH 2000 MC aus
dem Zubehörprogramm.
Alternativ kann auch ein G1260R mit eingebautem Phonovorverstärker
direkt an die AUX-Eingänge angeschlossen werden.
Es kann ein Lautsprecher-Paar angeschlossen werden (SPEAKER R und
SPEAKER L). Dabei darf die Impedanz jeder Box nicht kleiner als 4 Ω (nach
DIN) sein.
Die Endstufen sind für eine minimale Last von 2 Ω ausgelegt, jedoch können
dann bei längerem Betrieb mit sehr großer Lautstärke die hohen Ströme in den
Leistungsendstufen zu einer Überhitzung und damit zum automatischen Ab-
schalten durch die Schutzschaltung führen.
Achtung!
Es muss darauf geachtet werden, dass die Anschlussklemmen fest verschraubt
sind und keine Kurzschlüsse durch herausstehende Kabelenden entstehen.
Hinweis:
Für die Benutzung außerhalb von Ländern der EU können die roten/schwarzen
Stopfen aus den Lautsprecherklemmen entfernt werden. Der Anschluss der
Lautsprecher kann dann mit Bananensteckern erfolgen.
Die Stopfen sind in die Klemmen nur eingesteckt. Sie können mit einem
geeigneten Werkzeug (z. B. Messerklinge) nach hinten aus der Klemme gelöst
werden.
Anschluss für Funkantenne
Vorbereitung zur Aufrüstung des Music Receivers mit einem Funk-
Gatewaymodul für die graphische Funkfernbedienung FD100 (in
Vorbereitung).
