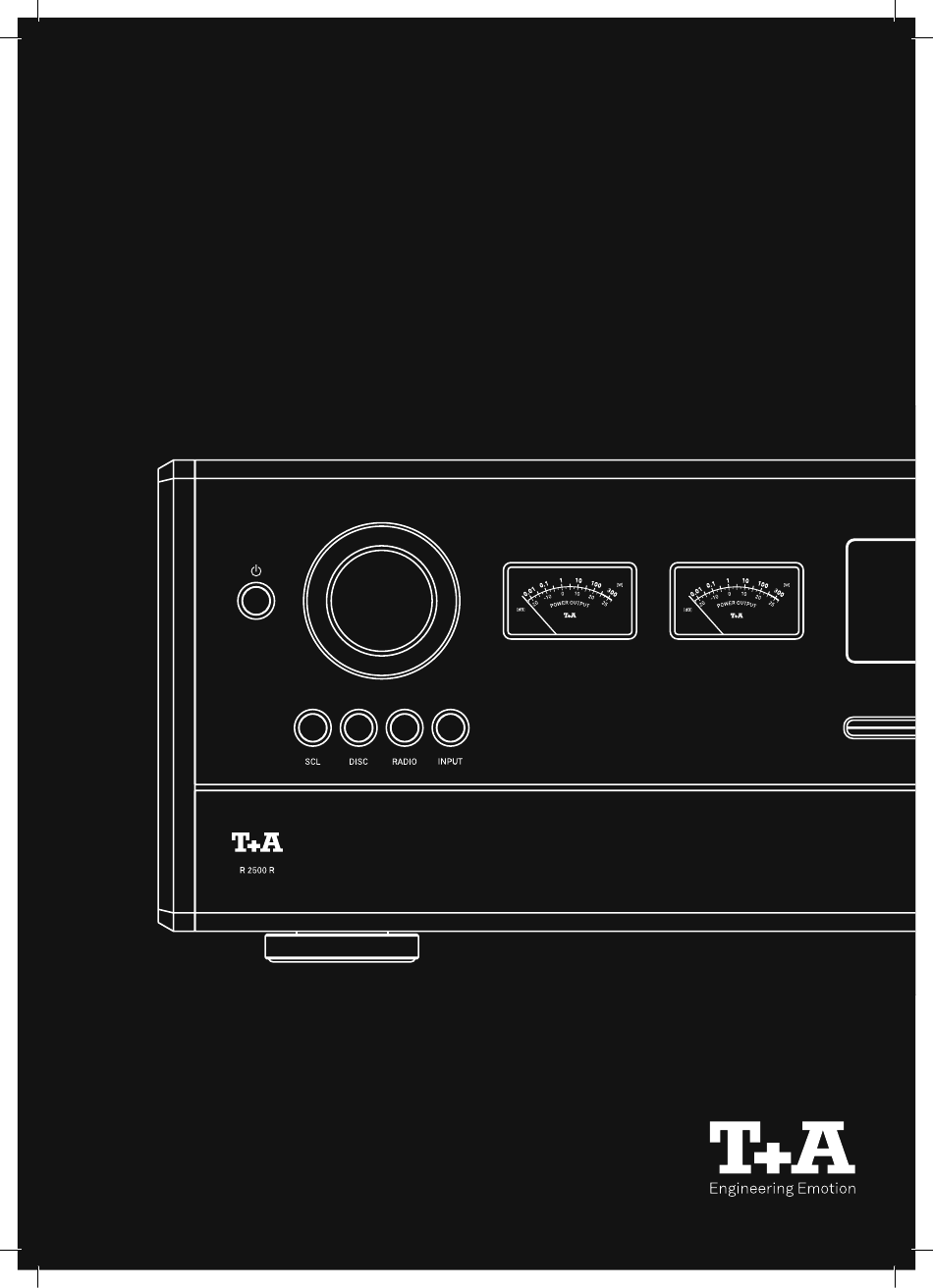

- Seite 1 R 2500 R Bedienungsanleitung...
- Seite 2 Wir bedanken uns für Ihr Vertrauen und wünschen Ih- Endkontrolle gewährleisten die hohe Produktqualität nen viel Freude und Hörvergnügen mit Ihrem R 2500 R. und die Einhaltung aller Spezifikationen. In unserer Geräteproduktion wird der Einsatz aller...
- Seite 3 Inhaltsverzeichnis Hinweise Sicherheitshinweise Anschlüsse ANALOGE EIN- / AUSGÄNGE ANALOG IN ANALOG OUT STEUERUNG R2LINK USB SPEICHER MEDIEN NETZWERK ANSCHLUSS USB AUDIO EINGANG DIGiTAL EIN- / AUSGÄNGE HDMI ANSCHLÜSSE RADIO ANTENNE LAUTSPRECHER NETZANSCHLUSS Aufstellung und Anschluss Aufstellung Anschluss Anschluss von Quellgeräten Anschluss von Lautsprechern Anschluss des Plattenspielers G 2000 R Bedienelemente und Funktionen...
- Seite 4 T+A Music Navigator App Download Einstellungen Menu / Tone-Bedienung Systemeinstellungen Klangregelung und Wandlereinstellungen Klangregelung und Wandlereinstellungen Netzwerkeinstellungen Allgemeine Informationen Menübedienung Verbindung über LAN (Kabelverbindung) Verbindung über WLAN (Funkverbindung) Einstellung mit Hilfe der WPS Funktion SCL Streaming Client Bedienung Allgemeine Information...
- Seite 5 Hotkeys HDMI Anschluss Schutzschaltung Firmware Update Allgemeine Information Updatevorgang Betriebsstörungen Hinweise zum sparsamen Umgang mit Energie Allgemeine Informationen Automatische Abschaltfunktion Rechtliche Informationen Allgemeine Informationen Lizenzen anzeigen Technische Daten...
- Seite 6 Dieses Symbol markiert Textpassagen, die Ihnen zusätzliche Hinweise und Hintergrund- information geben und das Verständnis erleichtern sollen. Symbole und Hinweise auf der Rückseite des R 2500 R Dieses Symbol markiert Wechselspannungen (AC). Die für das Gerät erforderliche Wechselspannung ist dem Aufdruck an der Netzgeräte- buchse zu entnehmen.
- Seite 7 Für einen Zeitraum von drei Jahren nach der letzten Auslieferung dieses Pro- duktes oder seiner Firmware bietet T+A jedem Dritten das Recht an, gegen eine Gebühr von 20€ eine vollständige maschinenlesbare Kopie des entsprechenden Quellcodes auf einem physikalischen Speichermedium (DVD-ROM oder USB- Stick) zu erhalten.
- Seite 8 Sicherheitshinweise Zu Ihrer eigenen Sicherheit sollten Sie bitte unbedingt diese Betriebsanleitung vollständig lesen und insbesonde- re die Aufstellungs-, Betriebs- und Sicherheitshinweise genau befolgen. Die Bedienungsanleitung ist Bestandteil des Gerätes. Beachten Sie das Gewicht des Gerätes. Stellen Sie das Heben Sie die Anleitung gut auf und geben Sie sie bei Gerät niemals auf einen instabilen Platz.
- Seite 9 Es ist darauf zu achten, dass es für Gerätes! Kinder unerreichbar ist. Seriennummern am Gerät und in den original T+A Be- gleitpapieren (insbesondere den Kontroll- und Garan- Batterien dürfen nicht übermäßiger Wärme wie Son- tiezertifikaten) dürfen nicht entfernt oder verändert nenschein, Feuer oder dergleichen ausgesetzt werden werden und müssen übereinstimmen.
- Seite 10 Endstufen oder für ähnliche Anwendungen vorgesehen. STEUERUNG R2LINK Steuerbuchsen für das T+A R2Link - System, z. B. zum Anschluss eines wei- teren R2Link-Gerätes. Die Buchsen sind gleichwertig. TRIGGER Über eine an dieser Buchse angeschlossene Schaltspannung (+5 ... +20 Volt) kann der R 2500 R ein- und ausgeschaltet werden.
- Seite 11 R 2500 R wiedergegeben werden. RADIO ANTENNE RADIO ANT Der R 2500 R verfügt über einen 75 Ohm Antenneneingang FM ANT, der sowohl für eine normale Hausantenne als auch für einen Kabelanschluss geeignet ist. Für eine erstklassige Empfangsqualität ist eine leistungsstarke, professionell installierte Antennenanlage unerlässlich.
- Seite 12 Informationen im Abschnitt „Aufstellung und Verkabelung“. Anschluss Um den R 2500 R mit allen Funktionen und Quellen benutzen zu können, müssen als Erstes einige wichti- ge Verbindungen hergestellt und/oder Antennen angeschlossen werden. Die Anschlüsse sind im Folgenden beschrieben: Schließen Sie den R 2500 R und die weiteren Komponenten erst an die Stromversorgung an, wenn alle...
- Seite 13 Anschluss von Quellgeräten...
- Seite 14 Anschluss von Lautsprechern...
- Seite 15 Anschluss des Plattenspielers G 2000 R...
- Seite 16 Gerät eingeschaltet ist, leuchtet die Kontroll-LED um die Taste. Bitte beachten Sie die Hinweise im Kapitel Automatische Abschaltfunktion auf den Seiten 24. Taste leuchtet auch im Komfort-Standby-Modus schwach, um anzuzei- gen, dass der R 2500 R betriebsbereit ist. Navigation und Steuerung / Quellenwahl Quellenwahl Drücken Sie zur Auswahl einer Quelle zunächst die entsprechende Taste der Quel-...
- Seite 17 Normalisierte 2,5“-USB-Festplatten können direkt an diese Buchse angeschlossen werden, d.h. es ist kein Netzteil erforderlich. Ausgänge Diese Taste schaltet den Vorverstärkerausgang des R 2500 R ein und aus. Wenn der Ausgang eingeschaltet ist, leuchtet die Taste. A | B Die Lautsprechergruppen A und B werden durch Drücken der entsprechenden Taste ein- und ausgeschaltet.
- Seite 18 Fernbedienung Ein-/Ausschalter Ein kurzer Druck schaltet den R 2500 R ein. Zum Ausschalten die die Taste erneut antippen. Quellen wählen Um die gewünschte Quelle auszuwählen, drücken Sie zunächst die Taste zur Auswahl der Quellenkategorie, z. B. Radio, und wählen Sie dann die gewünschte Quelle aus der Liste mit den Auf-Ab-Cursortasten und bestätigen Sie mit der...
- Seite 19 Alphanumerische Eingabe Um einen Quellennamen, Benutzerdaten oder Netzwerkparameter einzugeben, aktivieren Sie zu- nächst das entsprechende Eingabefeld mit der OK-Taste. Bei Bedarf können bestehende Eingaben durch wiederholtes Drücken der Cursor-Links-Taste ge- löscht werden. Geben Sie die gewünschte Zeichenfolge über das alphanumerische Tastenfeld der Fernbedienung ein.
- Seite 20 Detailanzeige mit / ohne CD-Text / Radiotext (falls vorhanden) und Großanzeige mit / ohne CD-Text / Radiotext (falls vorhanden). *Tasten, die in diesem Kapitel nicht beschrieben sind, werden für den Betrieb des R 2500 R nicht benötigt. Reichweite Bei der Bedienung mit der Fernbedienung halten Sie den SRC2 bitte in Richtung des Fernbedienungsempfängers (neben dem...
- Seite 21 (BattVO) an den Verkäufer (Fachhandel) oder an die Stadt zurückzugeben, um sie einer schadlosen Ver- wertung oder Beseitigung zuzuführen. Die Städte stellen hierfür Sammelbehälter zur Verfügung und/oder nehmen Altbatterien an Sammelfahrzeugen an. T+A Music Navigator App Download Für die Steuerung des Soundsystems über die Betriebssysteme Apple iOS und Android stehen zwei Apps zur Verfügung.
- Seite 22 Bedienung am Gerät • Um das Systemkonfigurations-/Tonkon- figurationsmenü aufzurufen, drücken Sie die MENU / TONE-Taste auf der Vorderseite des R 2500 R. • Wählen Sie mit dem Drehknopf auf der einen Punkt in der MENU linken Seite / TONE-Konfiguration aus.
- Seite 23 Diese Einstellung sollte nur gewählt werden, wenn ein Gerät mit eigener Lautstärkere- gelung an das Gerät angeschlossen ist. Vergewissern Sie sich, dass die Lautstärke des Quellgeräts auf Null heruntergeregelt ist, bevor Sie es an den R 2500 R anschließen, da sonst die angeschlossenen Lautsprecher durch Überlastung beschädigt werden können..
- Seite 24 Einschaltlaut- Hier können Sie wählen, ob sich der R 2500 R mit der vor dem Ausschalten eingestellten Lautstärke, einer maximal zulässigen Lautstärke oder immer mit der gleichen Lautstär- stärke ke einschaltet. Unverändert Wenn Sie diese Einstellung wählen, schaltet sich das Gerät mit der vor dem Ausschal- ten eingestellten Lautstärke ein.
- Seite 25 Dieser Menüpunkt dient zur Anpassung der Lautstärke an die Lautsprecher und den Hörraum. Klangregelung Unter diesem Menüpunkt können die Klangregler des R 2500 R ausgeschaltet (um- gangen) werden. Um die Klangregelung auszuschalten, wählen Sie die Einstellung „OFF“. Wenn die Klangregelung ausgeschaltet ist, haben die Einstellungen der folgenden Menüpunkte „BASS“...
- Seite 26 • NOS 1 Mit dieser Einstellung wird das Upsampling des R 2500 R deaktiviert und das analoge Ausgangsfilter automatisch auf 60 kHz für Abtastraten von 44,1 und 48 kHz eingestellt. Bei höheren Abtastraten wird die von Ihnen unter dem Menü- punkt Bandbreite gewählte Einstellung verwendet.
- Seite 27 WLAN-Modul aktiviert und das Menü Netzwerk zeigt die Menüpunkte zum Einrichten der WLAN-Verbindung an. Wenn Sie den R 2500 R über WLAN mit dem Heimnetzwerk verbinden wollen, muss der LAN-Anschluss frei bleiben. Wichtig: Sobald eine Internetverbindung hergestellt wurde, prüfen Sie bitte, ob ein Update verfügbar ist und führen Sie es durch, bevor Sie das Gerät in Betrieb nehmen.
- Seite 28 DHCP Wenn Ihr Netzwerk über einen DHCP-Server verfügt, wählen Sie bitte an die- ser Stelle die Einstellung ON. In diesem Modus wird dem R 2500 R vom Router automatisch eine IP-Adresse zugewiesen. Das Display zeigt nur die MAC-Adres- se und die Meldung DHCP-Status ON. Die in der Abbildung gezeigten Adress- eingabefelder erscheinen in diesem Fall nicht im Menü.
- Seite 29 • Wählen Sie zunächst den Menüpunkt Nach WLAN suchen und bestätigen Sie diesen mit der OK - Taste. • Es erscheint eine Liste mit den gefundenen WLANs. • Wählen Sie mit den Cursor-Tasten Auf / Ab das WLAN aus, mit dem der R 2500 R verbunden werden soll, und bestätigen Sie mit der OK-Taste.
- Seite 30 • Der R 2500 R erscheint in der App in der Liste der verfügbaren Geräte. • Um die Wiedergabe auf dem R 2500 R zu starten, wählen Sie ihn durch Tippen auf den R 2500 R V aus. • Die Wiedergabe startet nun über den R 2500 R.
- Seite 31 • Wiedergabe starten. • Der R 2500 R erscheint in der App in der Liste der verfügbaren Geräte. • Um die Wiedergabe auf dem R 2500 R zu starten, wählen Sie ihn aus der Liste aus, indem Sie ihn antip- pen.
- Seite 32 CD Player Bedienung Quellenwahl Prücken Sie die Taste DISC an der Vorderseite des R 2500 R oder die Quellenwahltaste DISC auf der Fernbedienung SRC2. Einlegen und Auswerfen einer CD • Wählen Sie Disc als Quelle. • Legen Sie die CD mit der beschrifteten Seite...
- Seite 33 Radio Bedienung Allgemeine Information Das R 2500 R verfügt über einen FM-Tuner (UKW-Radio) mit HD Radio™-Technologie*, einen DAB-/DAB+- Empfangsteil (Digitalradio) und bietet darüber hinaus die Möglichkeit, Internetradio zu streamen. Im folgenden Abschnitt wird die Bedienung der einzelnen Radioquellen detailliert beschrieben.
- Seite 34 Kriterien zu sortieren. Mono / Stereo Auswahl Durch einen langen Druck auf die Taste der Fernbedienung kann der FM-Tuner des R 2500 R zwischen Stereo- und Monoempfang umgeschaltet werden. Die Empfangsart wird im Display angezeigt: Radiotext ein- und ausschalten Die Radiotextfunktion kann durch langes Drücken der Taste auf der Fernbedienung ein- und ausge- schaltet werden.
- Seite 35 DAB Radio Wählen Sie die Quelle DAB-Radio mit der Quellenwahltaste RADIO auf dem SRC2 oder durch Drehen des SOURCE-Knopfes auf der Frontplatte des R 2500 R. Bestätigen Sie Ihre Auswahl mit einem kurzen Druck auf die OK-Taste des SRC2 oder auf den SOURCE-Knopf des R 2500 R.
- Seite 36 Favoritenliste im Gerät. Um einen Favoriten in diesem Ordner zu speichern, tippen Sie Symbol während der Wiedergabe auf in der T+A Music Navigator App. Um den Favoriten aus dem Ordner zu löschen, tippen Sie auf das Symbol.
- Seite 37 Preset Liste Allgemeine Information Der R 2500 R bietet die Möglichkeit, Preset Listen zu erstellen. Der Zweck dieser Listen ist es, Radio- sender und Podcasts zu speichern, sodass sie schnell abgerufen werden können. Jede der Quellen UKW-Radio, DAB-Radio, Internetradio und Spotify verfügt über eine eigene Presets- Liste.
- Seite 38 Taste auf der Fernbedienung drücken. • Wählen Sie das Preset, dessen Position Sie ändern möchten, mit den Cursor-Tasten Auf / Ab auf der Fernbedienung oder durch Drehen des SELECT-Knopfes am R 2500 R. Das ausgewählte Preset wird ver- größert dargestellt.
- Seite 39 Quelle aus der Liste mit den Cursor-Tasten Auf / Ab und bestätigen Sie mit der OK-Taste. Um die Quelle am R 2500 R zu wählen, drücken Sie die SCL-Taste und drehen den SELECT- Knopf bis Sie die gewünschte Quelle erreicht haben und bestätigen Sie diese mit einem kurzen Druck auf den Knopf.
- Seite 40 An die digitalen Eingänge des R 2500 R können Sie Geräte mit koaxialem oder optischem Ausgang anschließen. An den Eingängen DIGITAL IN 1 bis DIGITAL IN 3 akzeptiert der R 2500 R digitale Ste- reosignale nach der S/P-DIF-Norm mit Abtastraten von 32 bis 192 kHz und DSD 64 (DOP).
- Seite 41 Dies kann zu Fehlfunktionen und Abstürzen führen. Wenn während der Wiedergabe eine Störung auftritt, starten Sie den Computer neu. Die Wiedergabe von Dateien, die auf dem Computer gespeichert sind, kann nicht über den R 2500 R oder die SRC2 gesteuert werden.
- Seite 42 HDMI Anschluss Anschlussvarianten Je nach Verwendungszweck gibt es verschiedene Möglichkeiten, den R 2500 R über HDMI mit Quellgerä- ten wie BluRay-Player und Fernseher, Surround-Receiver, Beamer oder ähnlichen Geräten zu verbinden. Im Folgenden sind einige Beispielkonfigurationen dargestellt. Die Tabelle gibt einen Überblick über die Funktionen, die für die verschiedenen Konfigurationen zur Verfügung stehen (abhängig von den verwende-...
- Seite 43 Fernsehgerät oder den Surround-Verstärker wiedergeben möchten. Wiedergabe Da der R 2500 R für die reine Stereowiedergabe ausgelegt ist, kann über die HDMI-Eingänge des R 2500 R nur 2-kanaliges PCM- oder DSD64/DSD128-kodiertes Material wiedergegeben werden. Für die Wieder- gabe über den R 2500 R muss eventuell die Konfiguration des HDMI-Ausgangs am Quellgerät geändert werden.
- Seite 44 Im folgenden Abschnitt wird die genaue Methode zum Aktualisieren der Firmware detailliert beschrieben. Um Fehlfunktionen nach einem Update des R 2500 R zu vermeiden, sollten immer alle Geräte im System auf verfügbare Updates überprüft und diese, wenn vorhanden, installiert werden.
- Seite 45 Störungen sowie Maßnahmen zu deren Behebung aufgeführt. Sollte sich eine aufgetretene Störung durch diese Hinweise nicht beheben lassen, so ziehen Sie bitte umgehend den Netzstecker und wenden sich an eine T+A Fachwerkstatt. Gerät schaltet nicht ein Ursache: Netzkabel nicht richtig angeschlossen.
- Seite 46 Ursache 2: Der Speicher ist nicht mit dem richtigen Filesystem formatiert oder hat eine zu große Kapazität. Abhilfe: Der R 2500 R arbeitet mit USB Speicher, der mit dem FAT16 oder FAT32, NTFS, Ext2, Ext3, Ext3 Filesyste- men formatiert ist.
- Seite 47 Automatische Abschaltfunktion Das Gerät verfügt über eine automatische Abschaltfunktion (Auto Power Down). Wird länger als 90 Minuten kein Musiksignal und keine Bedienung erkannt, schaltet der R 2500 R automatisch in den Standby-Betrieb. In Ländern außerhalb der EU in denen die EuP Richtlinie nicht gilt, kann die automatische Abschaltung des Gerätes bei Bedarf deaktiviert werden.
- Seite 48 D/A-Wandler PCM: Double-Differential-Quadruple-Converter mit vier 32-Bit Sigma-Delta D/A-Wandler pro Kanal, 705,6 / 768 kSps Wandlungsrate DSD: T+A-True-1Bit DSD D/A-Wandler, bis zu DSD 512 (22,4 / 24,5 MHz), nativer Bitstream Upsampling T+A-Signalprozessor – synchrones Upsampling mit 4 wählbaren Oversamplingalgorith- men. FIR kurz, FIR lang, Bezier/IIR, Bezier Analogfilter Phasenlineares Besselfilter 3.
- Seite 49 Frequenzgang PCM 44.1 kSps 2 Hz - 20 kHz PCM 48 kSps 2 Hz - 22 kHz DSD 64: 2 Hz - 44 kHz PCM 96 kSps 2 Hz - 40 kHz DSD 128: 2 Hz - 60 kHz PCM 192 kSps 2 Hz - 80 kHz DSD 256: 2 Hz - 80 kHz PCM 384 kSps...
- Seite 50 2,4 GHz: 2042Mhz ... 2480Mhz Max. Sendeleistung <10 dBm (EIRP) Steuerprotokoll AVRCP Netzanschluss Netzspannung 220-240 V, 50-60 Hz / 100-130 V, 50-60 Hz (siehe Rückwand des R 2500 R) Normalbetrieb (max.) 800 Watt Standby (ECO) < 0,5 W Abmessungen (H x B x T)
- Seite 52 T+A elektroakustik GmbH & Co. KG Planckstraße 9 – 11 32052 Herford | Germany T +49 5221 76760 F +49 5221 767676 info@ta-hifi.com www.ta-hifi.com...
