2.6.6.
FÜLLSTAND-SENSORS VERBINDUNG
Seit der Version 3.0 des Steuerteils ELIOS ist es möglich, verschiedene Typen von
Tankniveausensoren einzustellen.
Bei Tankniveausensoren mit Widerstandsmessung darf der rote Draht aus dem Hauptkabel für den
Sensor ( für die 12 V Spannungsversorgung) nicht angeschlossen werden..
Wenn Sie das Verlängerungskabel für den Sensoranschluss aus dem Einbausatz verwenden,
schneiden Sie den Stecker an der Multiventilseite ab und verbinden nur den weißen und schwarzen

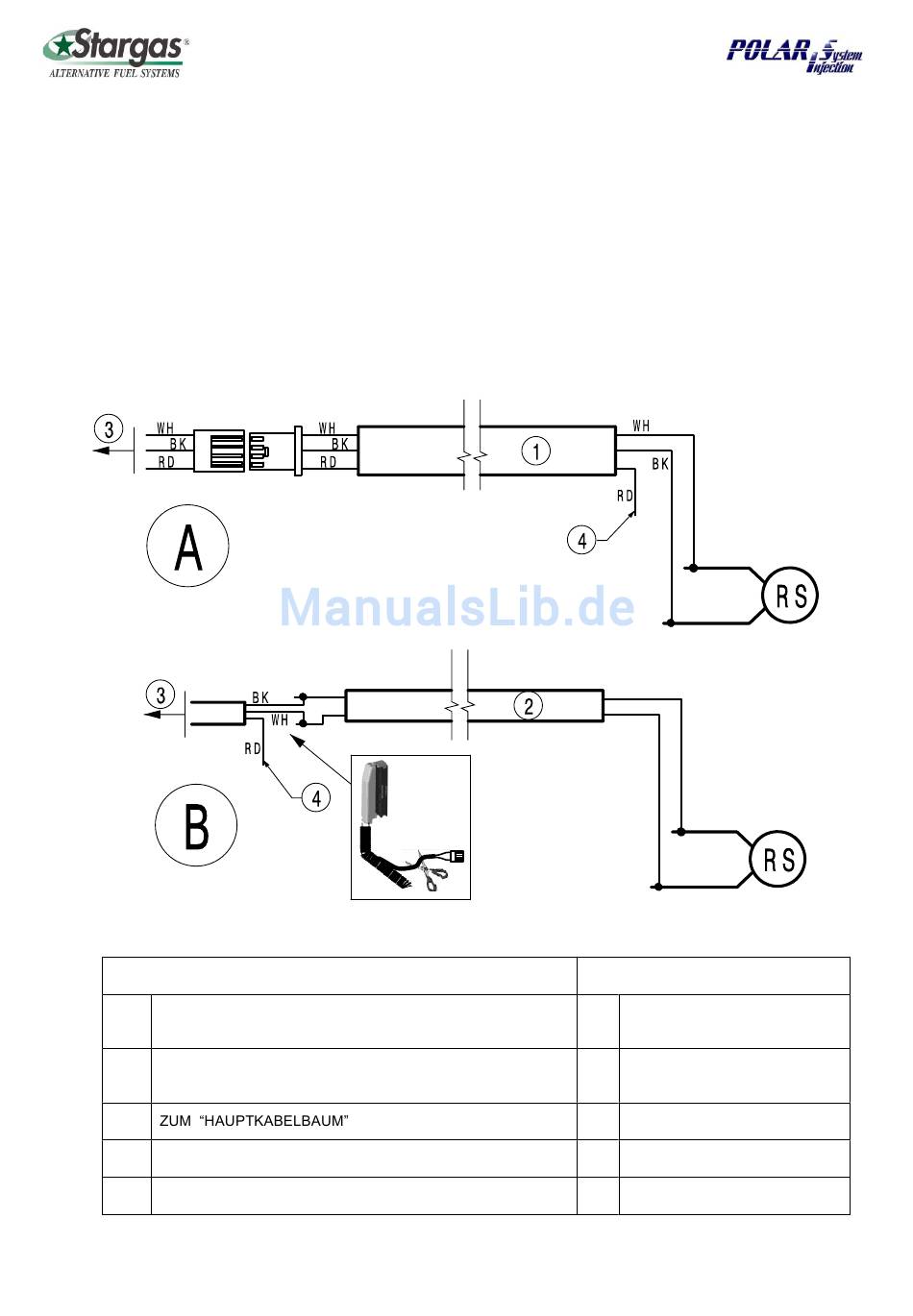

(oder blauen) Draht, die aus dem Tankniveausensor kommen. (Vgl. Abbildung 2.6.6.1 Diagramm A).
Alternativ können Sie ein zweiadriges Kabel benutzen. Schneiden Sie den Stecker am
Tankniveausensorkabel ab (Hauptkabelbaum) und verbinden das Verlängerungskabel wie es in der
Abbildung 2.6.6-1, Diagramm B dargestellt ist.
1
VERLÄNGERUNGSKABEL, GELIEFERT MIT DEM
EINBAUSATZ
2
ZWEIPOLIGES VERLÄNGERUNGSKABEL (NICHT IM
EINBAUSATZ)
3
4
NICHT VERBUNDEN
RS
LPG TANKNIVEAUSENSOR, WIDERSTANDSBASIERT
MONTAGEHANDBUCH
LEGENDE
Fig. 2.6.6-1
Seite 2-43
FARBCODE
BK
SCHWARZ (ALTERNATIV
BLAU)
RD
ROT
WH
WEISS
