In einigen Fällen könnte es während der Installation der Verkabelung des Emulators der
Einspritzventile unmöglich sein, die Stecker der gelieferten Verkabelung zu benutzen, weil die Stecker
der Benzin-Einspritzventile inkompatibel mit denen der gelieferten Verkabelung der Emulatoren sein
können.

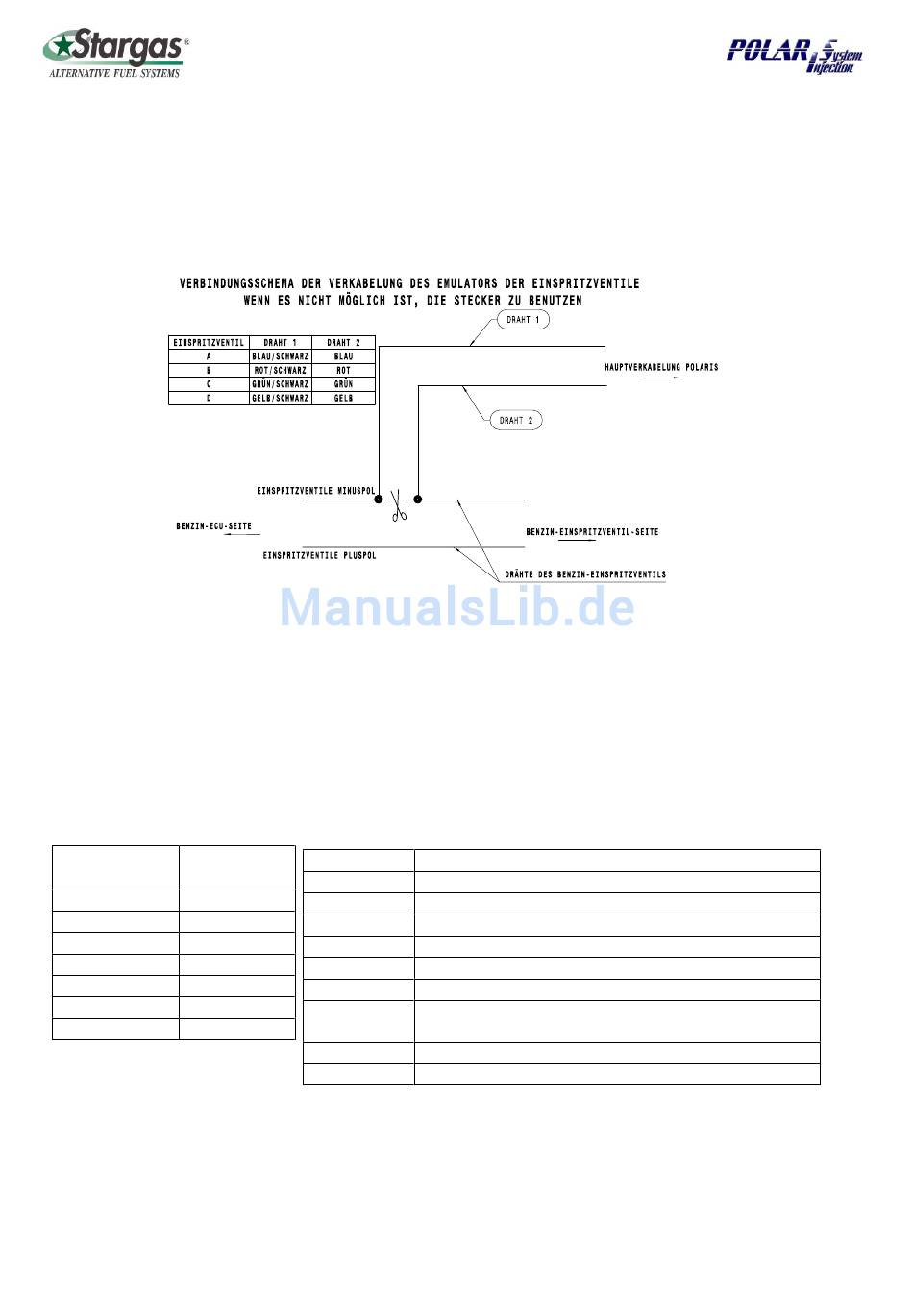

In diesem Fall ist es nötig, die Drähte direkt zu verbinden. Ein Beispiel hierfür ist auf Abb. 2.6.4-4 zu
sehen; natürlich muss für eine korrekte Installation auf die spezifische Installationskarte der
Fahrzeugs Bezug genommen werden.
Die folgenden Schemata und die Figuren von 2.6.4-5 bis 2.6.4-15 zeigen die unterschiedlichen
Anschlüsse der einzelnen Injektortypen.
In allen Schemata werden die Farben der Kabel und Bestandteile folgendermaßen angegeben:
ZEICHEN FARBE
BN BRAUN
BK SCHWARZ
BU
GN GRÜN
OR ORANGE
RD
YE GELB
MONTAGEHANDBUCH
ITEM
1
2
3
BLAU
4
5
6
ROT
7
CB
IJ
Abb. 2.6.4-4
BESCHREIBUNG
ELEKTROEINSPITZDÜSE
EINSPRITZSCHLAUCH
EINSPRITZANSCHLUSS
VERKABELUNG EINSPRITZEMULATOR
ANSCHLUSSSTELLE HAUPTVERKABLUNG
HAUPTVERKABELUNG
VERKABELUNG VERBINDUNG MIT
INJEKTOR
ZYLINDERREIHE
BENZINEINSPRITZDÜSEN
