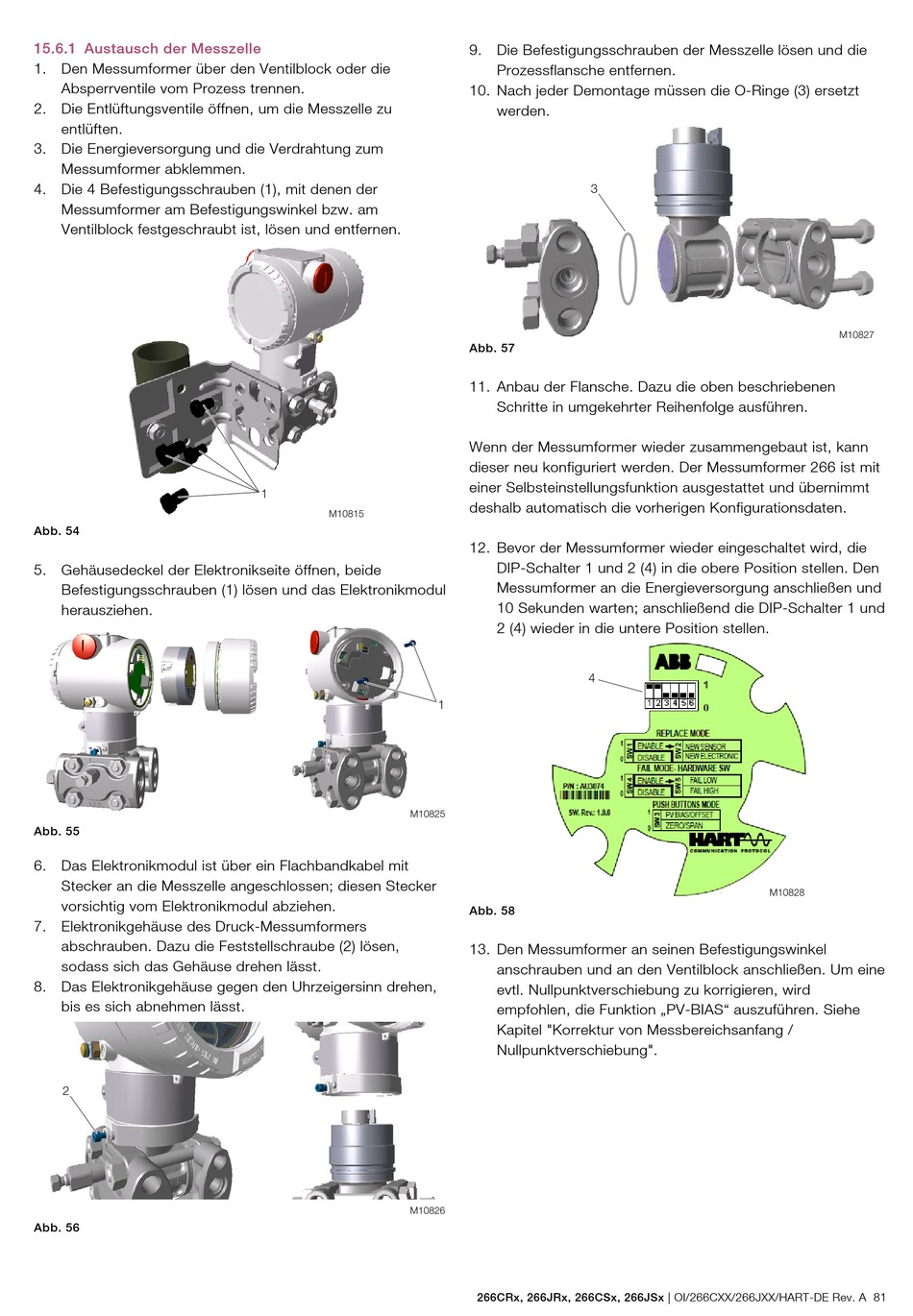

15.6.1 Austausch der Messzelle

1. Den Messumformer über den Ventilblock oder die
Absperrventile vom Prozess trennen.
2. Die Entlüftungsventile öffnen, um die Messzelle zu
entlüften.
3. Die Energieversorgung und die Verdrahtung zum
Messumformer abklemmen.
4. Die 4 Befestigungsschrauben (1), mit denen der
Messumformer am Befestigungswinkel bzw. am
Ventilblock festgeschraubt ist, lösen und entfernen.
Abb. 54
5. Gehäusedeckel der Elektronikseite öffnen, beide
Befestigungsschrauben (1) lösen und das Elektronikmodul
herausziehen.
Abb. 55
6. Das Elektronikmodul ist über ein Flachbandkabel mit
Stecker an die Messzelle angeschlossen; diesen Stecker
vorsichtig vom Elektronikmodul abziehen.
7. Elektronikgehäuse des Druck-Messumformers
abschrauben. Dazu die Feststellschraube (2) lösen,
sodass sich das Gehäuse drehen lässt.
8. Das Elektronikgehäuse gegen den Uhrzeigersinn drehen,
bis es sich abnehmen lässt.
Abb. 56
9. Die Befestigungsschrauben der Messzelle lösen und die
Prozessflansche entfernen.
10. Nach jeder Demontage müssen die O-Ringe (3) ersetzt
werden.
Abb. 57
11. Anbau der Flansche. Dazu die oben beschriebenen
Schritte in umgekehrter Reihenfolge ausführen.
Wenn der Messumformer wieder zusammengebaut ist, kann
dieser neu konfiguriert werden. Der Messumformer 266 ist mit
einer Selbsteinstellungsfunktion ausgestattet und übernimmt
deshalb automatisch die vorherigen Konfigurationsdaten.
12. Bevor der Messumformer wieder eingeschaltet wird, die
DIP-Schalter 1 und 2 (4) in die obere Position stellen. Den
Messumformer an die Energieversorgung anschließen und
10 Sekunden warten; anschließend die DIP-Schalter 1 und
2 (4) wieder in die untere Position stellen.
Abb. 58
13. Den Messumformer an seinen Befestigungswinkel
anschrauben und an den Ventilblock anschließen. Um eine
evtl. Nullpunktverschiebung zu korrigieren, wird
empfohlen, die Funktion „PV-BIAS" auszuführen. Siehe
Kapitel "Korrektur von Messbereichsanfang /
Nullpunktverschiebung".
266CRx, 266JRx, 266CSx, 266JSx | OI/266CXX/266JXX/HART-DE Rev. A 81
