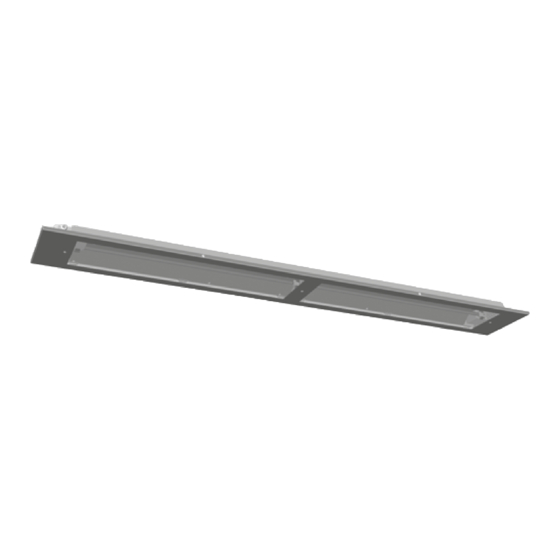

EOS Vitae Protect Top Montage- Und Gebrauchsanweisungen
Infrarotdeckenstrahler
Vorschau ausblenden
Andere Handbücher für Vitae Protect Top:
- Montage- und gebrauchsanweisungen (38 Seiten)
Verwandte Anleitungen für EOS Vitae Protect Top
Inhaltszusammenfassung für EOS Vitae Protect Top
- Seite 1 EOS Vitae Protect Top Infrarotdeckenstrahler Montage- und Gebrauchsanweisung Made in Germany Druck Nr. 29345243 / 08.22 Technische Änderungen vorbehalten...
-
Seite 2: Inhaltsverzeichnis
Deutsch Inhalt Wichtige Hinweise ............................3 Allgemeine Sicherheitsbestimmungen ....................4 Lieferumfang ..............................6 Technische Daten ............................6 Zubehör (optional) ............................6 Interne Verdrahtung ...........................6 Elektrischer Anschluss ..........................7 Anschlussplan ...............................8 Mindestabstände ............................9 Vorbereitung an der Kabine ......................... 10 Vor der Montage ............................10 Montage des Strahlers ..........................11 Recycling .............................. -
Seite 3: Wichtige Hinweise
Sehr geehrte Kundin, sehr geehrter Kunde, Achtung! Sie haben ein hochwertiges technisches Gerät erworben, mit welchem Sie lange Jahre Freude Sehr geehrter Kunde, nach den gültigen haben werden. Dieses IR-Heizgerät wurde nach Vorschriften ist der elektrische Anschluss den aktuellen europäischen Sicherheitsnormen konstruiert, geprüft und im Herstellerwerk nach der Strahler sowie der Steuerung nur der Qualitätsmanagementnorm DIN EN ISO... -
Seite 4: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- • Für die Regelung bzw. Steuerung der In- • ren und darüber sowie von Personen mit frarotstrahler ist ein geeignetes Steuerge- verringerten physischen, sensorischen rät zu verwenden. Dieses Steuergerät wird oder mentalen Fähigkeiten oder Mangel nach der Montageanleitung des Steuerge- an Erfahrung und Wissen benutzt werden,... - Seite 5 • Der Infrarot-Wärmestrahler ist mit zwei • Zweckmäßigerweise sollte der Steckver- Silikonanschlusskabel 3x1,5 mm² ausge- binder und das Steckmodul (falls vorhan- stattet. Der Infrarot-Wärmestrahler wird den) auf der Kabinendecke angebracht gemäß Schaltplan mit dem IR-Steuergerät sein. verbunden. Insbesondere die Sicherheitsabstände und •...
-
Seite 6: Lieferumfang
-20 °C bis 50 °C Infrarotstrahler für den Deckeneinbau in eine IR-Wärmekabine. Verwendung nur in Verbindung mit einem geeigneten Steuergerät. Bestimmungsgemäßer Gebrauch: EOS EmoTec IR, InfaStyle, InfraStyle „i“, InfraTec Classic, Passende Steuergeräte EOS Econ I1, InfraTec Premium, SBM-LSG-IR, SBM-IR Modul Zubehör (optional) IR-Steckmodul ohne Adapterkabel 94.7811... -
Seite 7: Elektrischer Anschluss
Die maximale gesamte Belastung darf dabei 3500 W nicht überschreiten! Bei Vitae Protect Top 1000 - max. 3 Deckenstrahler, bei Vitae Protect Top 1500 - max. 2 Deckenstrahler möglich. Beispiel - Anschluss von 2 Deckenstrahler + 1 Wandstrahler Zuleitung Steuergerät Steckmodul Art. -
Seite 8: Anschlussplan
Anschlussplan mit Steuergerät InfraTec Premium Hinweis: Die Gesamtleistung darf bei allen Kombinationen nicht die Obergrenze von 3500 W überschreiten. -
Seite 9: Mindestabstände
Achtung! Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch eine gleichwertige Anschlussleitung ersetzt werden, die vom Hersteller oder sei- nem Kundendienst erhältlich ist. Wichtiger Hinweis! Den Strahler keinen mechanischen Belastungen (Stöße, Druck) aussetzen. Bruchgefahr! Mindestabstände Achten Sie auf die ausreichende Hinterlüftung der Strahler, um die Überhitzung zu vermeiden. Der empfohlener Abstand vom Strahler zum Körper richtet sich nach Leistung des Strahlers. -
Seite 10: Vorbereitung An Der Kabine
Vorbereitung an der Kabine Zunächst muss eine Rechtecköffnung gemäß Abb. 2 horizontal in der Kabinendecke angebracht werden. Beachten Sie dabei, dass der Bereich nach oben frei ist. Deckenausschnitt mit Hinterlüftung 1400 Abb. 2 Maße in mm Vor der Montage Lösen Sie die Befestigunsschrauben (A). Schrauben Sie zunächst die beflockte Abdeckung (B) vom Montagegehäuse (D). -
Seite 11: Montage Des Strahlers
Schaumstoffpolster Abb. 4 Achtung! Transportsicherung vor der Montage entfernen. Schaumstoffpolster ent- fernen, dabei beachten, dass die IR-Lampe nicht berührt bzw. beschädigt wird. Montage des Strahlers Führen Sie das Gerät von unten in die vorgesehene Öffnung ein. Beachten Sie, dass die Anschluss- leitungen frei liegen und nicht gequetscht werden. -
Seite 12: Lebensgefahr Und Brandgefahr Durch Überhitzung
An beiden Längsseiten wird die Abdeckung mit je 2 Stück Blechschrauben 2,9 x 9,5 gegen Durchbiegen fixiert. Drücken Sie hierbei beim Einschrauben die Abdeckung an die Kabinendecke Abb. 6 Führen Sie die beiden Anschlussleitungen zu dem Steuergerät und schließen diese gemäß Schaltbild an. -
Seite 13: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 14: Allgemeine Servicebedingungen (Asb)
