Abdeckhaube Montieren - Eos Invisio Midi Montage- Und Gebrauchsanweisungen

Montage

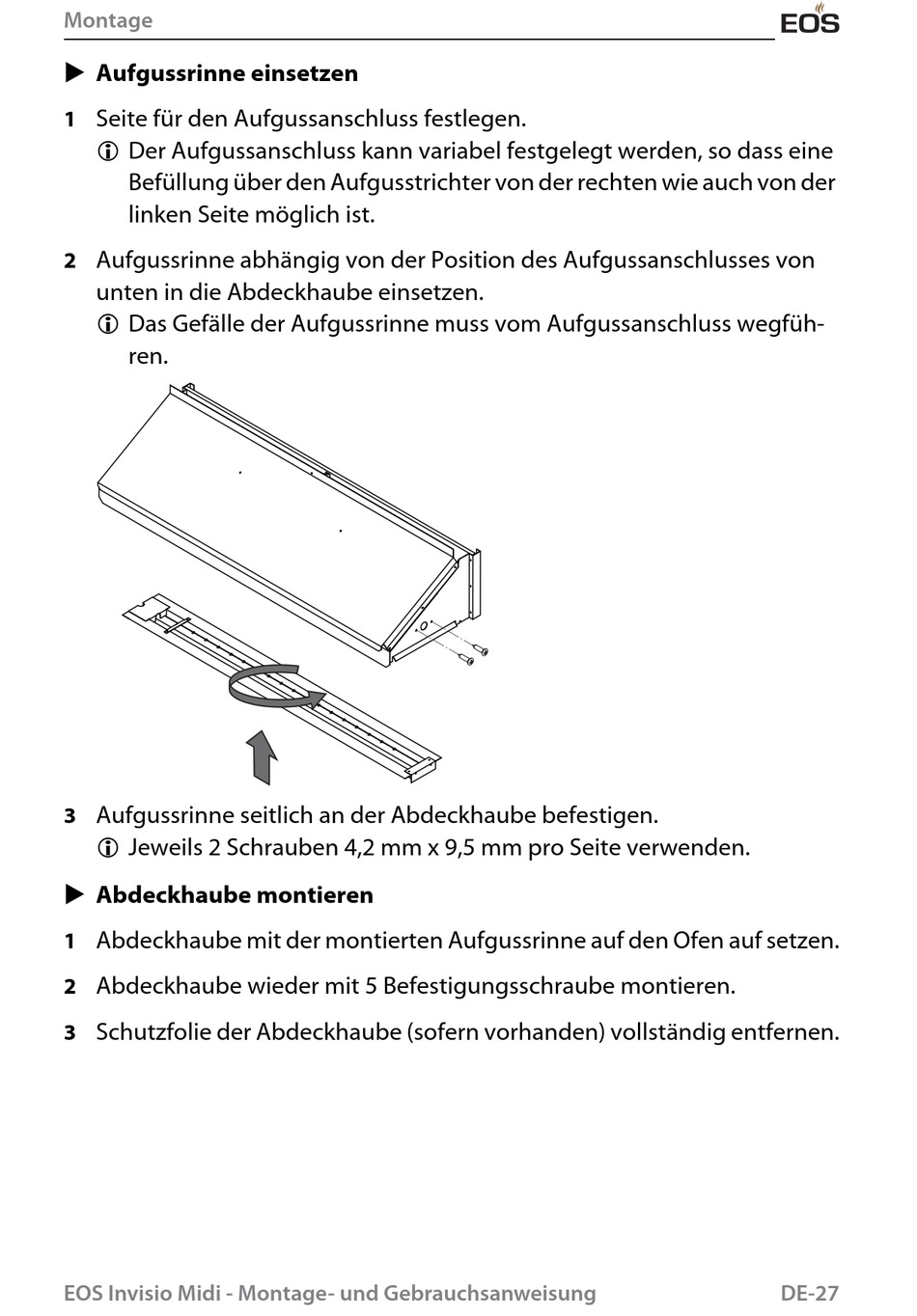

 Aufgussrinne einsetzen
Seite für den Aufgussanschluss festlegen.
1
 Der Aufgussanschluss kann variabel festgelegt werden, so dass eine
Befüllung über den Aufgusstrichter von der rechten wie auch von der
linken Seite möglich ist.
Aufgussrinne abhängig von der Position des Aufgussanschlusses von
2
unten in die Abdeckhaube einsetzen.
 Das Gefälle der Aufgussrinne muss vom Aufgussanschluss wegfüh-
ren.
Aufgussrinne seitlich an der Abdeckhaube befestigen.
3
 Jeweils 2 Schrauben 4,2 mm x 9,5 mm pro Seite verwenden.
 Abdeckhaube montieren
Abdeckhaube mit der montierten Aufgussrinne auf den Ofen auf setzen.
1
Abdeckhaube wieder mit 5 Befestigungsschraube montieren.
2
Schutzfolie der Abdeckhaube (sofern vorhanden) vollständig entfernen.
3
EOS Invisio Midi - Montage- und Gebrauchsanweisung DE-27
