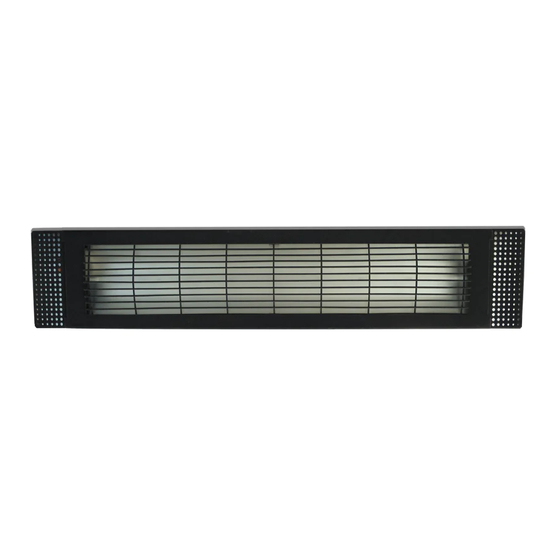

- Seite 1 I N N O V A T I V E S A U N A T E C H N O L O G Y Vitae protect Infrarotwärmestrahler | Infrared radiator Инфракрасный излучатель с регулятором Montage- und Gebrauchsanweisung Assembly and operating instruction Руководство...
- Seite 2 Deutsch .................. 3 English .................. 15 Русский ................27...
-
Seite 3: Inhaltsverzeichnis
Deutsch Inhalt Wichtige Hinweise ............................4 Technische Daten ............................7 Lieferumfang ..............................7 Zubehör (optional) ............................7 Elektrischer Anschluss ..........................8 Planungshinweise ..........................9 Mindestabstände ..........................9 Montage ..............................10-12 Einbaubeispiel: ........................... 10 Senkrechte Montage an der Kabinenwand ................10 Senkrechte Montage in den Kabinenecken ................10 Stecker montieren ..........................11 Recycling .............................. -
Seite 4: Wichtige Hinweise
Sehr geehrte Kundin, sehr geehrter Kunde, Achtung! Sie haben ein hochwertiges technisches Gerät erworben, mit welchem Sie lange Jahre Freude Sehr geehrter Kunde, nach den gültigen haben werden. Dieses IR-Heizgerät wurde nach Vorschriften ist der elektrische Anschluss den aktuellen europäischen Sicherheitsnormen konstruiert, geprüft und im Herstellerwerk nach der Strahler sowie der Steuerung nur der Qualitätsmanagementnorm DIN EN ISO... -
Seite 5: Allgemeine Sicherheitsbestimmungen
Allgemeine Sicherheitsbestimmungen Dieses Gerät kann von Kindern ab 8 Jah- • Für die Regelung bzw. Steuerung der In- • ren und darüber sowie von Personen mit frarotstrahler ist ein geeignetes Steuerge- verringerten physischen, sensorischen rät zu verwenden. Dieses Steuergerät wird oder mentalen Fähigkeiten oder Mangel nach der Montageanleitung des Steuerge- an Erfahrung und Wissen benutzt werden,... -
Seite 6: Silikonanschlusskabel Mit 3-Poligem
Es muss sichergestellt sein, dass diese • Der Infrarot-Strahler ist nur für den Einbau heiße konvektierende Luft nach oben frei in eine Infrarot-Wärmekabine bestimmt entweichen kann. und in Verbindung mit einem Steuergerät zu betreiben. Gegebenenfalls muss hier durch eine ge- Für andere Einsatzzwecke entfällt der Ga- eignete Maßnahme (Wärmeschutzplat- rantieanspruch. -
Seite 7: Technische Daten
Technische Daten Spannung: 230 V 1N 50 Hz Gewicht: ca. 2,5 kg Vitae protect 350 W Leistung: mit und ohne Schutzgitter Vitae protect 500 W mit und ohne Schutzgitter Vitae protect 750 W mit und ohne Schutzgitter Maße HBT: 950 x 200 x 60 mm... -
Seite 8: Vor Der Montage
Vor der Montage Die maximale gesamte Belastung darf dabei ! Achtung! 3500 W nicht überschreiten! Bei Vitae 750 - max. 4 Strahler möglich. Transportsicherung vor der Montage entfer- Bei zwei miteinander verbundenen Steckmo- nen. Schutzgitter abnehmen. Schaumstoff- dulen (Abb. 2b) können bis zu 9 Strahler ange- polster entfernen, dabei beachten, dass der schlossen werden (bis max. -
Seite 9: Planungshinweise
Beachten Sie, dass die Vitae Strahler eine sehr hohe Wärmeintensität besitzen. Ein zu geringer ! Achtung! Abstand führt zur schnellen übermäßigen punk- Wenn die Anschlussleitung dieses Ge- tuellen Wärme. rätes beschädigt wird, muss sie durch Der ausreichende Abstand erhöht die effektive Wärmeabdeckung. -
Seite 10: Montage
Montage Einbaubeispiel: Senkrechte Montage an Zunächst muss eine Rechtecköffnung gemäß- Abb. 5 senkrecht im Holz angebracht werden. der Kabinenwand Für den Beinstrahler wird diese Öffnung waa- Holzschutz gerecht ausgeführt. 40 mm Die Wand über dem Strahler soll hohl sein, 17 mm damit die Wärme frei aufsteigen kann. -
Seite 11: Stecker Montieren
Stecker montieren 1. Kontakte in das Mittelteil fest einstecken bis sie einrasten. Auf die korrekte Ausrichtung des Die Verbindungsleitung des IR-Strahlers ist mit Mittelteils achten. einem 3-poligen Stecker versehen. Der Stecker wird für Montagezwecke im zerlegten Zustand beiliegend geliefert (Abb. 8) blau Nachdem Sie die Verbindungsleitung durch die gelb-grün... - Seite 12 ! ACHTUNG! Horizontale Montage in Kabinendecke ist nicht zulässig. Brandgefahr! ! ACHTUNG! Bei der Montage als Beinstrahler sind die Maße in Abb. 5 zu beachten. ACHTUNG! Bei der senkrechten Montage (Anschluss immer nach unten oder nach Angabe des Kabinenherstellers) darf der Bereich über dem Strahler nicht nach vorne mit Holz verkleidet werden (Abb.
-
Seite 13: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 14: Allgemeine Servicebedingungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-... - Seite 15 English Table of Contents Important notice ............................16 Technical data ............................19 Scope pf delivery ............................19 Accessories (optional) ..........................19 Electrical connection ..........................20 Planning advice ............................21 Minimum distances ..........................21 Assembly ...............................22-24 Assembly example: ........................... 22 Flush-mounted installation ......................22 Vertical installation in corners ......................
- Seite 16 Dear Customer, ! Attention! You have purchased a high quality technical Dear customer, system which will provide you with many years of enjoyable using. This infrared emitter was according to the valid regulations, the constructed in accordance with state-of-the- electrical connection of the IR radiator art European safety standards, inspected and and the control unit has to be carried out manufactured in accordance with the Quality...
-
Seite 17: Important Notice
Important notice • Only the number of infrared radiator spec- ified for the size of the booth should be as- Unprofessional installation may cause sembled in the infrared cabin. Please ask a fire hazard! Please read these installation your cabin manufacturer or dealer. instructions carefully. - Seite 18 Ensure that this hot convection air can es- cape by rising freely (ventilation). Attention! If necessary, appropriate steps should be If there is any skin disease or illness, you taken (e.g. thermal protection slabs) to should ask a doctor before using. ensure that the wood is not exposed to inadmissible temperatures.
-
Seite 19: Technical Data
Specifications Voltage: 230 V 1N 50 Hz Weight: ca. 2,5 kg Vitae protect 350 W Power: with and without grid Vitae protect 500 W with and without grid Vitae protect 750 W with and without grid Dimensions HWD: 950 x 200 x 60 mm... -
Seite 20: Before Installation
Before installation The maximal total power load should not ex- ceed 3500 W. By Vitae 750 - max. 4 radiators possible. Caution! Remove the transport stabilisers from before installation. Remove the cover grill. Remove the foamed pad including all small pieces. Make sure not to damage the emitter. -
Seite 21: Planning Advice
The sufficient gap increases furthermore the Caution! effective heat coverage and contributes to a more pleasurable heat experience. If the connection cable of this appliance be- The intensity of Vitae emitters can be quick- comes damaged, it must be replaced by a ly adjusted using an optionally available special connection cable which can be ob- wall-mounting IR dimmer (item 4954), which... -
Seite 22: Assembly
Installation example and gaps: Flush-mounted installation First make a rectangular cut-out in the cabin wall as shown in the Fig. 5. Protective guard rail if necessary Holzschutz For the foot-zone radiator the cut-out should be horizontal. 40 mm 17 mm The wall above the radiator should be hollow ~60 mm inside to let the hot air rise. -
Seite 23: Connection Plug Assembly
Connection plug assembly 1. Insert the three contacts into the three corre- sponding holes of the middle part firmly until The connection cable is fitted with a 3-pole con- they snap in. Pay attention to the correct posi- nection plug. The plug is supplied disassembled tion of the L, N and Gr wires. - Seite 24 ! CAUTION! Make sure to observe the safety gaps giv- en in Fig. 5 by installation of the foot zone IR radiator. ATTENTION! In the case of vertical radiator installation (cable connection must face up or as per cabin manufacturer‘s specifications), the area above the radiator inside the wall must be hollow.
-
Seite 25: Recycling
2012/19/EU. Do not dispose it with the normal household waste. Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 26: General Terms And Conditions Of Service
The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service. - Seite 27 Русский Содержание Важные указания ..........................28-30 Технические данные ..........................31 Электрическое подключение ......................32 Монтаж ..............................32-35 Расположение нагревателей ..................... 33 Минимальные расстояния ......................33 Монтаж и примеры крепежа нагревателей ............... 34 Монтаж штекера ........................35-36 Эксплуатация ............................36 Адрес сервисного центра: ........................37 Гарантия...
- Seite 28 Уважаемые Покупатели! Внимание! Вы выбрали высококачественный долговеч- ный прибор. Мы надеемся, что он принесет В соответствие в текущими пра- Вам долгие годы безупречной службы и удо- вольствие от Вашей сауны или инфракрас- вовыми нормами электрическое ной кабины. подключение нагревателя и блока Проверьте...
-
Seite 29: Важные Указания
Важные указания столько излучателей, сколько указано для данного размера кабины. Пожа- Этот прибор могут использовать дети • луйста, спросите вашего производите- от 8 лет, а также лица с ограниченны- ля кабин или торговца. ми физическими, сенсорными или умственными возможностями, либо с •... - Seite 30 • Учтите, что основная энергоотдача про- • Примите во внимание, что нагрева- исходит за счет инфракрасного излуче- тельный элемент не должен подвер- ния. гаться механическим нагрузкам (уда- рам, сжатию). Опасность повреждения. • При вертикальном монтаже также возникает возникает тепловая отдача •...
-
Seite 31: Технические Данные
Технические данные Напряжение 230В однофазное 50 Гц Вес: около 2,5 кг Витае protect+ 350 Вт Мощность: Витае protect+ 500 Вт Витае protect+ 750 Вт Размеры ВШГ: 950 x 200 x 60 мм эмиссионная область: 1,4 nm - 10 nm Спектральное распределение мощности: IR-A 0,78 - 1,4 µm ~20% IR-B 1,4 - 3,0 µm ~60% IR-C >... -
Seite 32: Перед Монтажом
Перед монтажом модели Витае 750 - макс. 4 нагревателя! ! Внимание! При двух адаптерах Вы можете в совокупно- Перед установкой удалить транспортиро- сти подключить до 9 ИК-нагревателей к одной линии (макс. нагрузка до 3,5 кВт!), см. рис. 3b. вочные прокладки. Сначала снять решет- ку. -
Seite 33: Важное Указание
Нагреватели серии Витае имеют очень вы- сокую интенсивность. Слишком маленькое ! Внимание! расстояние может привести к быстрому пе- При повреждение соединительного регреву или даже ожогу. Оптимальное рас- стояние также увеличивает зону обогрева и кабеля его можно заменить только повышает эффективность пользования. аналогичным. -
Seite 34: Монтаж
Монтаж Пример монтажа: Утопленный монтаж в стене кабины Выполните прямоугольный вертикальный вырез в стене кабины согласно Рис. 5. Для зоны ног вырез располагается горизонталь- Защитная ограда, если необходимо Holzschutz но. Стена кабины над и за излучателем должна 40 mm быть полой для оттока горячего воздуха! 17 mm Протяните... -
Seite 35: Монтаж Штекера
Монтаж штекера 1. Вставьте контакты в среднюю часть до упора (заход в замок). Обратите внимание на Соединительный кабель оснащен специаль- правильное положение средней части. ным 3-х контактным штекером. В целях облег- чения монтажа штекер приложен в разобран- ном виде (Рис. 8) синий... -
Seite 36: Эксплуатация
! ВНИМАНИЕ! Горизонтальный монтаж в потолке ка- бины не допускается. Риск пожара! ! ВНИМАНИЕ! При монтаже в положении для ног соблюдайте зазоры безопасности со- гласно Рис. 4. ВНИМАНИЕ! При вертикальном монтаже (сторо- на с выходом кабеля должна быть обращена вниз если иное не указано производителем... -
Seite 37: Адрес Сервисного Центра
Изготовитель: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany / Германия Адрес сервисного центра в РФ: ООО „EOC Премиум-СПА-Технологии“ 108811, Москва, Киевское ш., БП «Румянцево» 928 г Телефоны: +7 (495) 66 55 192, 8 800 1000 539 info@eos-sauna.ru www.eos-sauna.ru Дата покупки: Печать... -
Seite 38: Гарантия
Общие условия обслуживания (ASB) штучной отправки службами доставки. За ущерб, возникший во время доставки оборудования из- I. Сфера действия за его ненадлежащей упаковки, производитель ответственности не несет. Настоящие условия обслуживания распространя- ются на оказание услуг, включая проверку и ремонт VI. Гарантия производителя в...
