NordicTrack RW900 Gebrauchsanleitung Seite 24

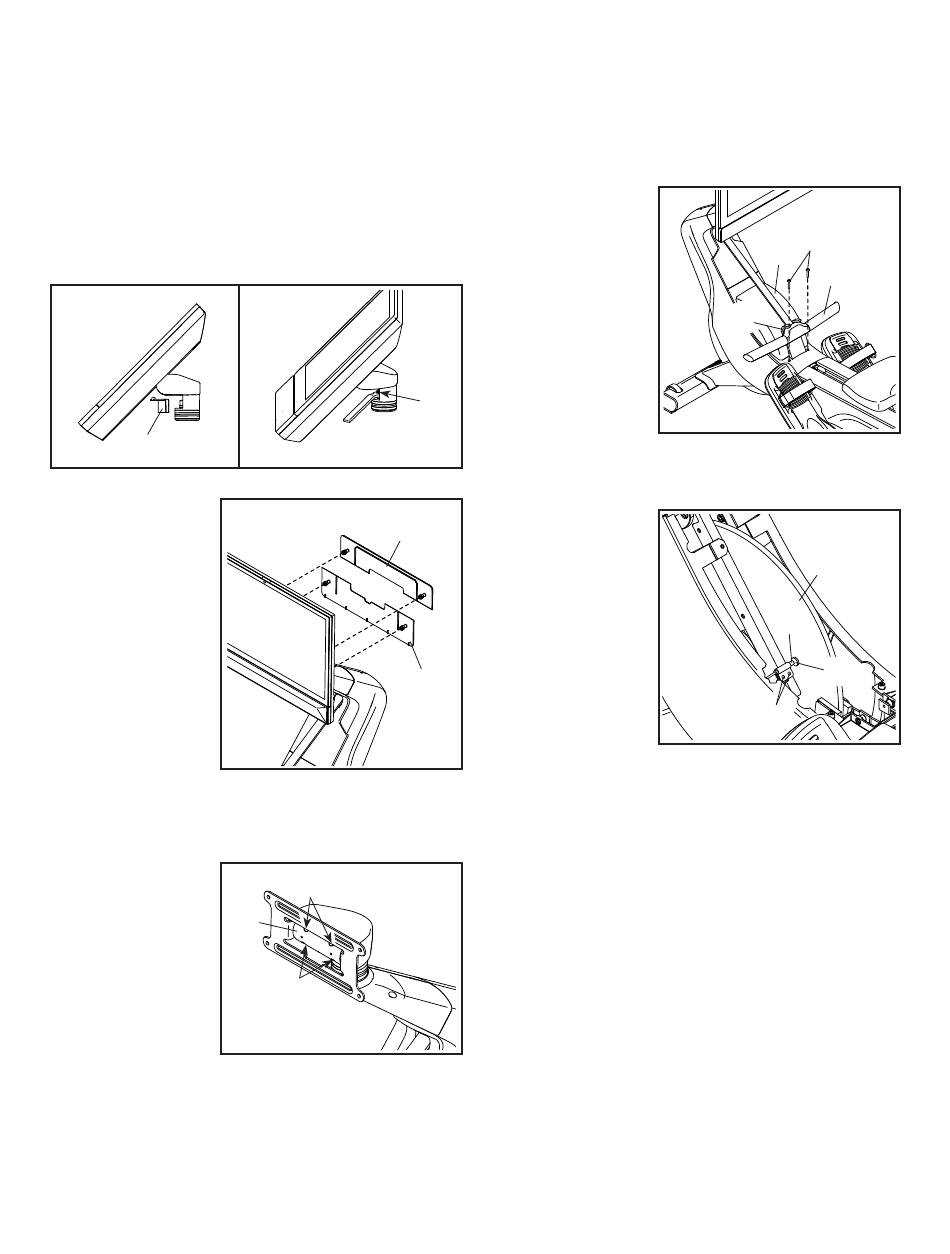

DIE SCHWENKUNG UND NEIGUNG DES
TRAININGSCOMPUTERS EINSTELLEN
Falls der Trainingscomputer zu locker zu sitzen
scheint oder nicht fest positioniert bleibt, wenn
man ihn von einer Seite zur anderen bewegt, lösen
Sie zunächst die Montageabdeckung (12). Ziehen Sie
dann die M30 Sicherungsmutter (17) mit dem mitgelie-
ferten Werkzeug leicht an, bis der Trainingscomputer
in Position bleibt, wenn er hin und her bewegt wird.
Anschließend drücken Sie die Montageabdeckung
wieder fest auf.
12
Falls der
Trainings-
computer nicht
an Ort und Stelle
bleibt, wenn
dieser nach oben
oder nach unten
geneigt wird,
verwenden Sie
einen Flachschlitz-
Schraubendreher,
um damit vor-
sichtig die obere
und die untere
Trainingscomputer-Abdeckung (22, 23) an der
Rückseite des Trainingscomputers loszuhebeln.
Hinweis: Aus
Gründen der
Übersichtlichkeit
ist der Trainings-
computer auf
dem Schaubild
rechts nicht
abgebildet. Als
Nächstes ziehen
Sie die vier M6 x
16mm Schrauben
(96) in der hinteren Halterungsbefestigung (10) so weit
an, bis sich die Auf- und Abwärtsbewegung nicht mehr
zu locker anfühlt. Damit Sie die Schrauben erreichen
können, neigen Sie den Trainingscomputer bei
Bedarf nach oben oder unten. Dann befestigen Sie
die untere Trainingscomputer-Abdeckung (23) sowie
die obere Trainingscomputer-Abdeckung (22) wieder.
22
23
96
10
96
DEN REEDSCHALTER EINSTELLEN
Gibt der Trainingscomputer falsche Rückmeldungen,
dann muss der Reedschalter eingestellt werden. Um
den Reedschalter einzustellen, ziehen Sie zunächst
den Stromadapter heraus.
Nehmen Sie die
Ruderstange
(19) vom Ruders-
tangenhaken
(88) ab. Dann
entfernen Sie die
zwei M4 x 16mm
Schrauben (107)
von der Schwung-
radabdeckung
(86). Schwenken
17
Sie die Schwun-
gradabdeckung
nach oben und
nehmen Sie diese vom Rudergerät ab.
Als Nächstes
finden Sie den
Reedschalter
(67). Drehen Sie
das Schwungrad
(60), bis ein
Schwungrad-
Magnet (81) in
eine Linie mit dem
Reedschalter
gebracht wird.
Dann lockern Sie
die zwei gezeig-
ten M4 x 16mm Schrauben (107) ein wenig, schieben
Sie den Reedschalter ein wenig zum Schwungrad-
Magneten hin oder von ihm weg und ziehen Sie dann
die Schrauben wieder fest.
Stecken Sie den Stromadapter ein und dann drehen
Sie das Schwungrad (60), sodass der Schwungrad-
Magnet (81) den Reedschalter (67) mehrmals passiert.
Wiederholen Sie den oben beschriebenen Vorgang,
bis der Trainingscomputer richtige Rückmeldungen
anzeigt.
Wenn der Reedschalter richtig eingestellt ist, befesti-
gen Sie die Teile, die Sie vorher abgenommen haben,
wieder.
24
107
86
19
88
60
67
81
107
