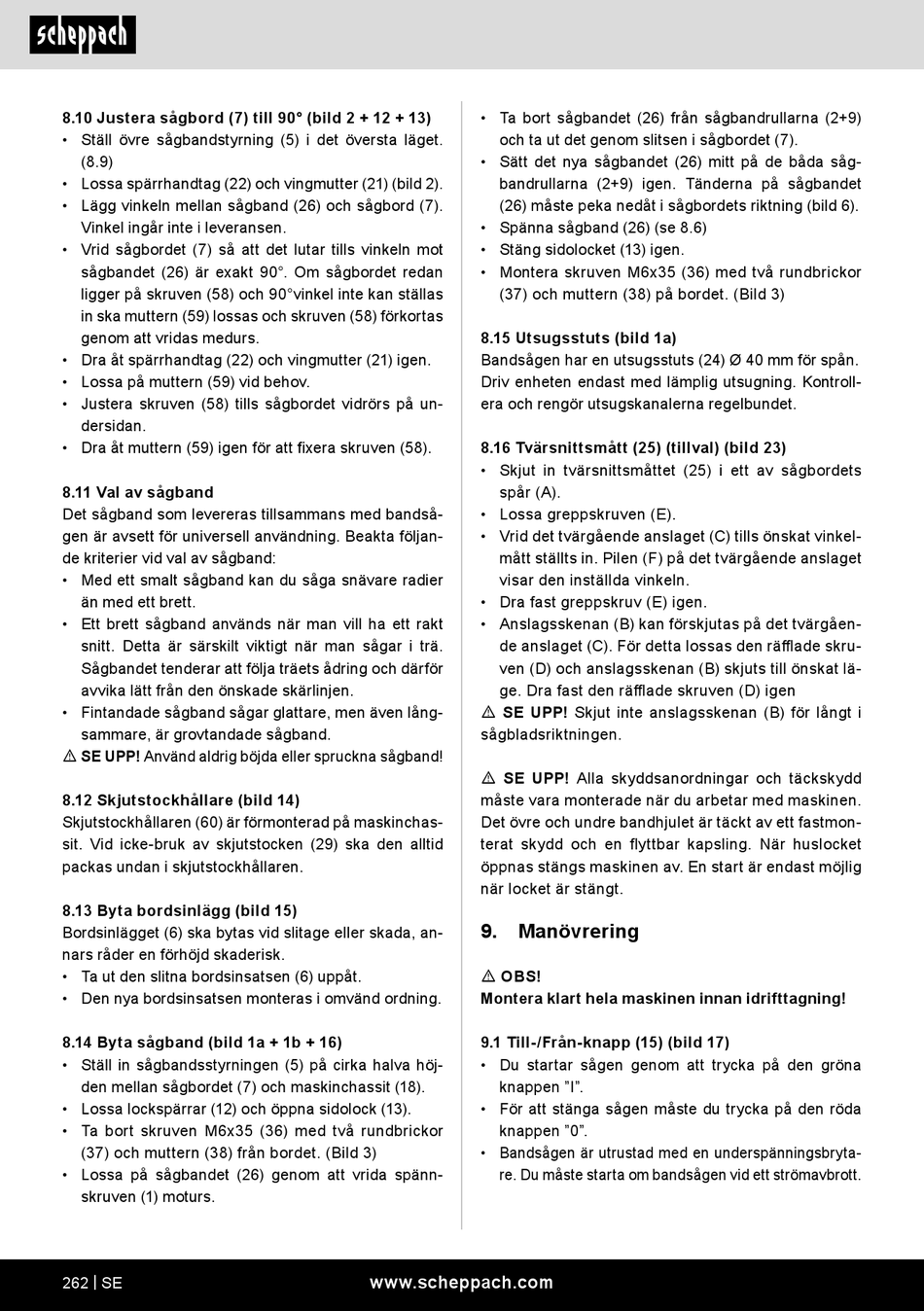

8.10 Justera sågbord (7) till 90° (bild 2 + 12 + 13)
• Ställ övre sågbandstyrning (5) i det översta läget.
(8.9)
• Lossa spärrhandtag (22) och vingmutter (21) (bild 2).
• Lägg vinkeln mellan sågband (26) och sågbord (7).
Vinkel ingår inte i leveransen.
• Vrid sågbordet (7) så att det lutar tills vinkeln mot
sågbandet (26) är exakt 90°. Om sågbordet redan
ligger på skruven (58) och 90°vinkel inte kan ställas
in ska muttern (59) lossas och skruven (58) förkortas
genom att vridas medurs.
• Dra åt spärrhandtag (22) och vingmutter (21) igen.
• Lossa på muttern (59) vid behov.
• Justera skruven (58) tills sågbordet vidrörs på un-
dersidan.
• Dra åt muttern (59) igen för att fixera skruven (58).
8.11 Val av sågband
Det sågband som levereras tillsammans med bandså-
gen är avsett för universell användning. Beakta följan-
de kriterier vid val av sågband:
• Med ett smalt sågband kan du såga snävare radier
än med ett brett.
• Ett brett sågband används när man vill ha ett rakt
snitt. Detta är särskilt viktigt när man sågar i trä.
Sågbandet tenderar att följa träets ådring och därför
avvika lätt från den önskade skärlinjen.
• Fintandade sågband sågar glattare, men även lång-
sammare, är grovtandade sågband.
m SE UPP! Använd aldrig böjda eller spruckna sågband!
8.12 Skjutstockhållare (bild 14)
Skjutstockhållaren (60) är förmonterad på maskinchas-
sit. Vid icke-bruk av skjutstocken (29) ska den alltid
packas undan i skjutstockhållaren.
8.13 Byta bordsinlägg (bild 15)
Bordsinlägget (6) ska bytas vid slitage eller skada, an-
nars råder en förhöjd skaderisk.
• Ta ut den slitna bordsinsatsen (6) uppåt.
• Den nya bordsinsatsen monteras i omvänd ordning.
8.14 Byta sågband (bild 1a + 1b + 16)
• Ställ in sågbandsstyrningen (5) på cirka halva höj-
den mellan sågbordet (7) och maskinchassit (18).
• Lossa lockspärrar (12) och öppna sidolock (13).
• Ta bort skruven M6x35 (36) med två rundbrickor
(37) och muttern (38) från bordet. (Bild 3)
• Lossa på sågbandet (26) genom att vrida spänn-
skruven (1) moturs.
262 | SE
• Ta bort sågbandet (26) från sågbandrullarna (2+9)
och ta ut det genom slitsen i sågbordet (7).
• Sätt det nya sågbandet (26) mitt på de båda såg-
bandrullarna (2+9) igen. Tänderna på sågbandet
(26) måste peka nedåt i sågbordets riktning (bild 6).
• Spänna sågband (26) (se 8.6)
• Stäng sidolocket (13) igen.
• Montera skruven M6x35 (36) med två rundbrickor
(37) och muttern (38) på bordet. (Bild 3)
8.15 Utsugsstuts (bild 1a)
Bandsågen har en utsugsstuts (24) Ø 40 mm för spån.
Driv enheten endast med lämplig utsugning. Kontroll-
era och rengör utsugskanalerna regelbundet.
8.16 Tvärsnittsmått (25) (tillval) (bild 23)
• Skjut in tvärsnittsmåttet (25) i ett av sågbordets
spår (A).
• Lossa greppskruven (E).
• Vrid det tvärgående anslaget (C) tills önskat vinkel-
mått ställts in. Pilen (F) på det tvärgående anslaget
visar den inställda vinkeln.
• Dra fast greppskruv (E) igen.
• Anslagsskenan (B) kan förskjutas på det tvärgåen-
de anslaget (C). För detta lossas den räfflade skru-
ven (D) och anslagsskenan (B) skjuts till önskat lä-
ge. Dra fast den räfflade skruven (D) igen
m SE UPP! Skjut inte anslagsskenan (B) för långt i
sågbladsriktningen.
m SE UPP! Alla skyddsanordningar och täckskydd
måste vara monterade när du arbetar med maskinen.
Det övre och undre bandhjulet är täckt av ett fastmon-
terat skydd och en flyttbar kapsling. När huslocket
öppnas stängs maskinen av. En start är endast möjlig
när locket är stängt.
9. Manövrering
m OBS!
Montera klart hela maskinen innan idrifttagning!
9.1 Till-/Från-knapp (15) (bild 17)
• Du startar sågen genom att trycka på den gröna
knappen "I".
• För att stänga sågen måste du trycka på den röda
knappen "0".
• Bandsågen är utrustad med en underspänningsbryta-
re. Du måste starta om bandsågen vid ett strömavbrott.
