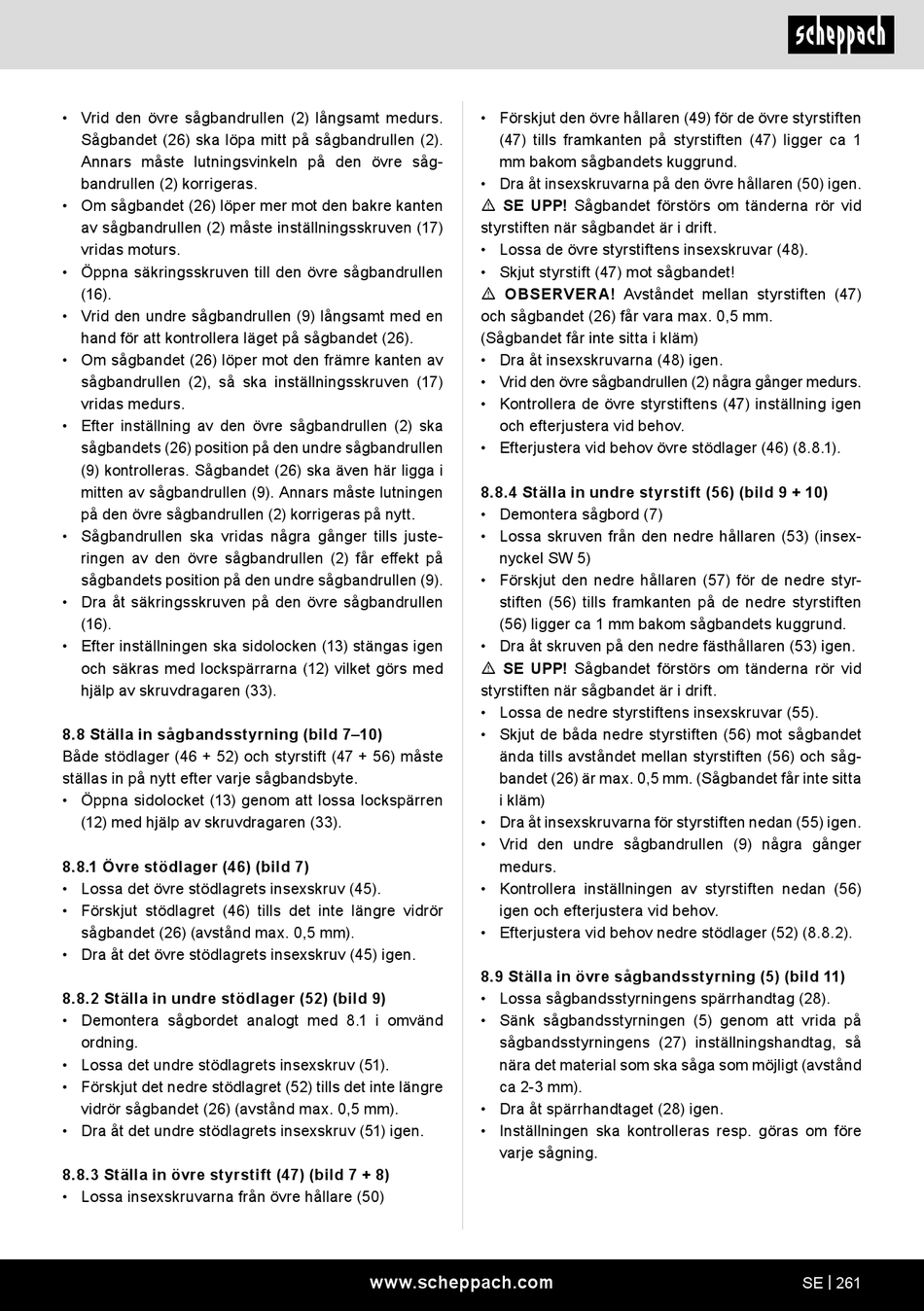

Scheppach HBS30 Originalbetriebsanleitung Seite 261

• Vrid den övre sågbandrullen (2) långsamt medurs.
Sågbandet (26) ska löpa mitt på sågbandrullen (2).
Annars måste lutningsvinkeln på den övre såg-
bandrullen (2) korrigeras.
• Om sågbandet (26) löper mer mot den bakre kanten
av sågbandrullen (2) måste inställningsskruven (17)
vridas moturs.
• Öppna säkringsskruven till den övre sågbandrullen
(16).
• Vrid den undre sågbandrullen (9) långsamt med en
hand för att kontrollera läget på sågbandet (26).
• Om sågbandet (26) löper mot den främre kanten av
sågbandrullen (2), så ska inställningsskruven (17)
vridas medurs.
• Efter inställning av den övre sågbandrullen (2) ska
sågbandets (26) position på den undre sågbandrullen
(9) kontrolleras. Sågbandet (26) ska även här ligga i
mitten av sågbandrullen (9). Annars måste lutningen
på den övre sågbandrullen (2) korrigeras på nytt.
• Sågbandrullen ska vridas några gånger tills juste-
ringen av den övre sågbandrullen (2) får effekt på
sågbandets position på den undre sågbandrullen (9).
• Dra åt säkringsskruven på den övre sågbandrullen
(16).
• Efter inställningen ska sidolocken (13) stängas igen
och säkras med lockspärrarna (12) vilket görs med
hjälp av skruvdragaren (33).
8.8 Ställa in sågbandsstyrning (bild 7–10)
Både stödlager (46 + 52) och styrstift (47 + 56) måste
ställas in på nytt efter varje sågbandsbyte.
• Öppna sidolocket (13) genom att lossa lockspärren
(12) med hjälp av skruvdragaren (33).
8.8.1 Övre stödlager (46) (bild 7)
• Lossa det övre stödlagrets insexskruv (45).
• Förskjut stödlagret (46) tills det inte längre vidrör
sågbandet (26) (avstånd max. 0,5 mm).
• Dra åt det övre stödlagrets insexskruv (45) igen.
8.8.2 Ställa in undre stödlager (52) (bild 9)
• Demontera sågbordet analogt med 8.1 i omvänd
ordning.
• Lossa det undre stödlagrets insexskruv (51).
• Förskjut det nedre stödlagret (52) tills det inte längre
vidrör sågbandet (26) (avstånd max. 0,5 mm).
• Dra åt det undre stödlagrets insexskruv (51) igen.
8.8.3 Ställa in övre styrstift (47) (bild 7 + 8)
• Lossa insexskruvarna från övre hållare (50)
• Förskjut den övre hållaren (49) för de övre styrstiften
(47) tills framkanten på styrstiften (47) ligger ca 1
mm bakom sågbandets kuggrund.
• Dra åt insexskruvarna på den övre hållaren (50) igen.
m SE UPP! Sågbandet förstörs om tänderna rör vid
styrstiften när sågbandet är i drift.
• Lossa de övre styrstiftens insexskruvar (48).
• Skjut styrstift (47) mot sågbandet!
m OBSERVERA! Avståndet mellan styrstiften (47)
och sågbandet (26) får vara max. 0,5 mm.
(Sågbandet får inte sitta i kläm)
• Dra åt insexskruvarna (48) igen.
• Vrid den övre sågbandrullen (2) några gånger medurs.
• Kontrollera de övre styrstiftens (47) inställning igen
och efterjustera vid behov.
• Efterjustera vid behov övre stödlager (46) (8.8.1).
8.8.4 Ställa in undre styrstift (56) (bild 9 + 10)
• Demontera sågbord (7)
• Lossa skruven från den nedre hållaren (53) (insex-
nyckel SW 5)
• Förskjut den nedre hållaren (57) för de nedre styr-
stiften (56) tills framkanten på de nedre styrstiften
(56) ligger ca 1 mm bakom sågbandets kuggrund.
• Dra åt skruven på den nedre fästhållaren (53) igen.
m SE UPP! Sågbandet förstörs om tänderna rör vid
styrstiften när sågbandet är i drift.
• Lossa de nedre styrstiftens insexskruvar (55).
• Skjut de båda nedre styrstiften (56) mot sågbandet
ända tills avståndet mellan styrstiften (56) och såg-
bandet (26) är max. 0,5 mm. (Sågbandet får inte sitta
i kläm)
• Dra åt insexskruvarna för styrstiften nedan (55) igen.
• Vrid den undre sågbandrullen (9) några gånger
medurs.
• Kontrollera inställningen av styrstiften nedan (56)
igen och efterjustera vid behov.
• Efterjustera vid behov nedre stödlager (52) (8.8.2).
8.9 Ställa in övre sågbandsstyrning (5) (bild 11)
• Lossa sågbandsstyrningens spärrhandtag (28).
• Sänk sågbandsstyrningen (5) genom att vrida på
sågbandsstyrningens (27) inställningshandtag, så
nära det material som ska såga som möjligt (avstånd
ca 2-3 mm).
• Dra åt spärrhandtaget (28) igen.
• Inställningen ska kontrolleras resp. göras om före
varje sågning.
