TAGLIO A BISELLO (Fig. 19)
Il banco girevole del presente utensile può essere girato di 50°
verso destra o sinistra rispetto alla normale posizione di taglio
trasversale (0°).
I bloccaggi sicuri sono forniti a 45°, 30°, 22,5°, 15° e 0°
su entrambi i lati, destro e sinistro.
• Allentare la manopola di bloccaggio impugnatura bisello
(Fig. 20) ruotandola in senso antiorario.
• Ruotare il banco girevole all'angolo desiderato. • Per facilitare
le impostazioni, una scala goniometrica
è incorporata sul banco girevole.
• Serrare la manopola di bloccaggio bisello quando
si raggiunge l'angolo desiderato.
ATTENZIONE: È importante (e buona abitudine) serrare la
manopola di bloccaggio bisello anche quando si è selezionata
un'impostazione di bloccaggio sicuro.
INCLINANDO A SMUSSO LA TESTA DA TAGLIO
Un taglio a smusso (Fig. 21) si effettua con il banco girevole
impostato sull'anglo di bisello a 0°.
Avvertenza: Per fornire spazio di movimento alla testa da
taglio e facilitare il percorso della lama, può essere necessario
regolare la sezione superiore della battuta. (Vedere pagina 14)
La testa da taglio può essere inclinata dai normali 0° (posizione
perpendicolare) fino a un angolo massimo di 45°
dalla perpendicolare, esclusivamente sul lato sinistro.
Per inclinare la testa da taglio a sinistra:
• Allentare la manopola di bloccaggio bisello (Fig. 22).
• Inclinare la testa da taglio all'angolo desiderato. • Per facilitare
le impostazioni, è presente una scala goniometrica (Fig. 23).
• Serrare la vite di blocco smusso quando
si è raggiunta l'angolatura desiderata.
Quando l'operazione di taglio è conclusa:
• Rilasciare l'interruttore a pressione ON/OFF, ma mantenere le
proprie mani in posizione e consentire alla lama di fermarsi
del tutto.
• Consentire alla testa da taglio di ritornare alla propria
posizione elevata,
con il coprilama inferiore completamente innestato
prima di tirare indietro le mani.
• Riportare la testa da taglio nella posizione perpendicolare.
• Serrare la manopola di blocco smusso.
(8.7) TAGLIO COMBINATO (Fig. 24)
Un taglio combinato è una combinazione dei tagli a bisello e
smusso eseguiti simultaneamente. Quando si rende necessario
un taglio combinato, selezionare le posizioni di smusso e bisello
desiderate come precedentemente descritto. ATTENZIONE:
Verificare in ogni circostanza che il percorso della lama
non interferisca con la battuta o con alcun altro elemento
dell'utensile. Eseguire una "prova a vuoto" con l'utensile
scollegato dalla fonte di alimentazione.
Regolare la sezione di sinistra della battuta qualora necessario.

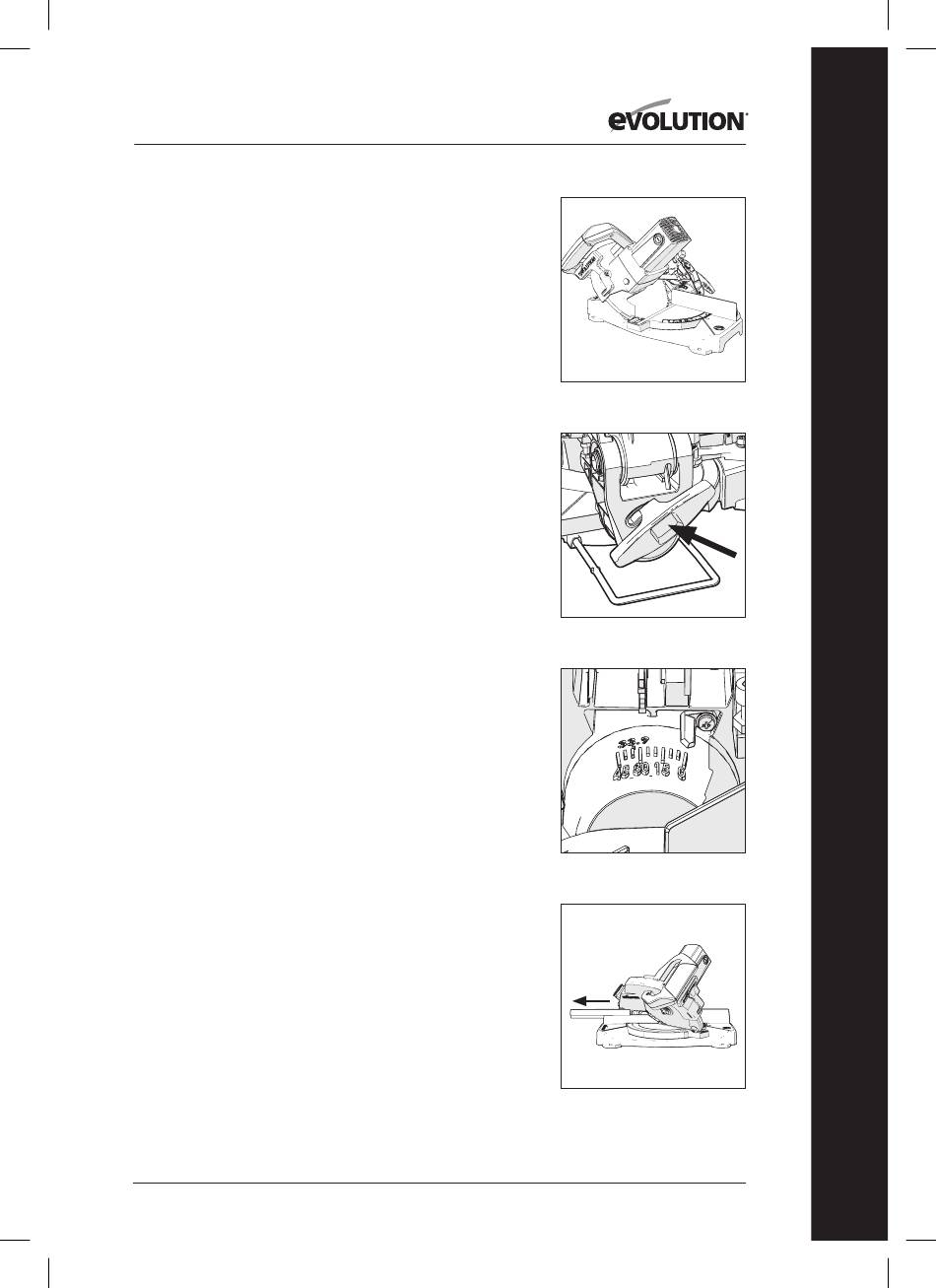

Fig. 21
Fig. 22
Fig. 23
Fig. 24
