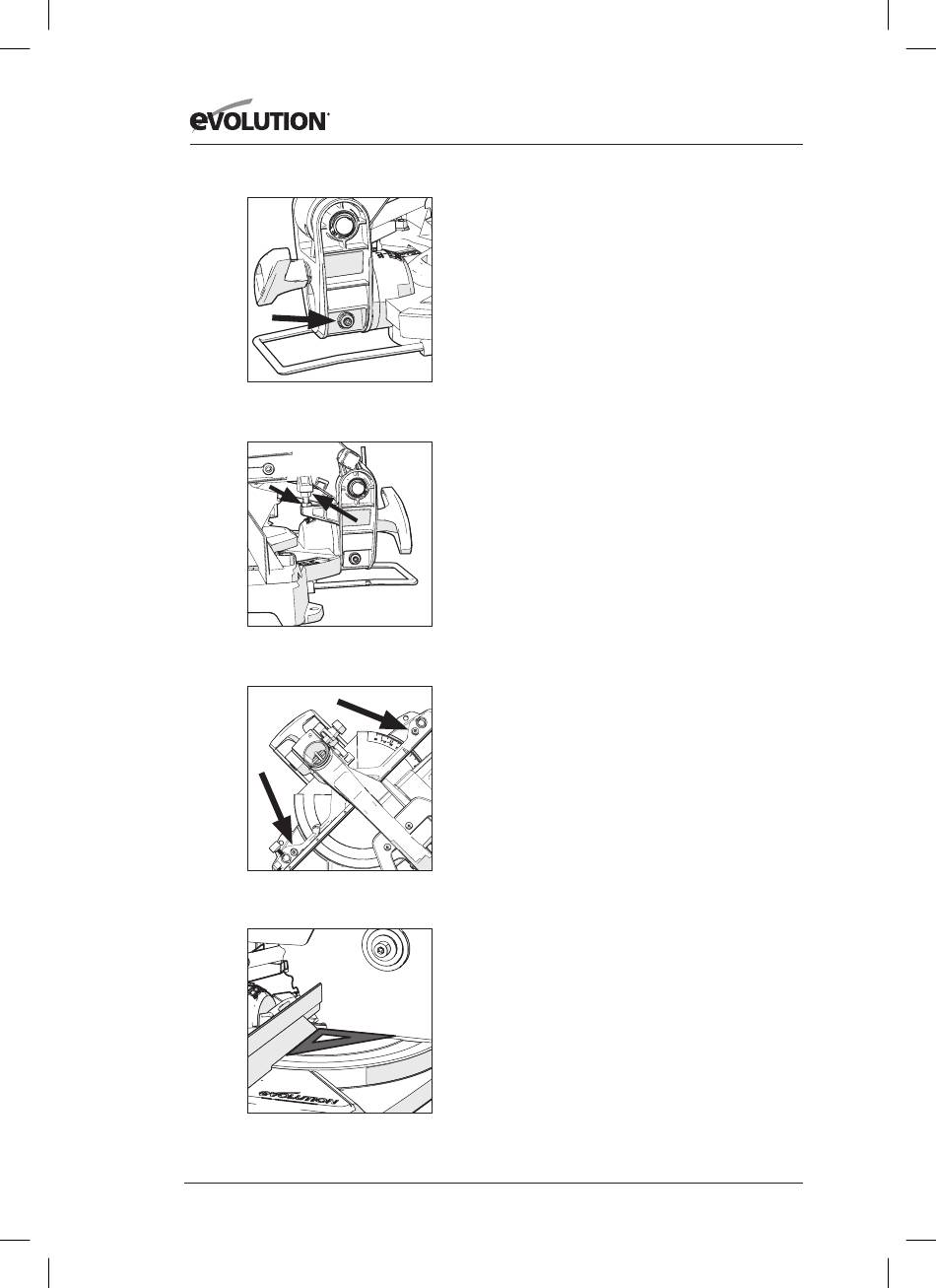

Fig. 11
A
B
Fig. 12A + 12B
Fig. 13
Fig. 14
www.evolutionpowertools.com
unghiului.
• După ce s-a realizat alinierea, strângeți bine contrapiulița
șurubului de reglare.
CURSA CAPULUI DE TĂIERE
Reglarea cursei descendente a capului de tăiere
Pentru a preveni contactul discului cu orice parte a bazei de metal
a uneltei, cursa descendentă a capului de tăiere poate fi reglată.
Coborâți capul de tăiere și verificați dacă discul intră în contact cu
baza uneltei.
În cazul în care cursa descendentă a capului de tăiere trebuie reglată:
• Slăbiți contrapiulița de pe șurubul de oprire a cursei descendente
cu o cheie de 10 mm (nefurnizată) (Fig. 12A).
• Rotiți șurubul de reglare (Fig. 12B) spre stânga (sens anti-orar)
cu o cheie imbus de 5 mm (nefurnizată) pentru a reduce cursa
descendentă a capului de tăiere.
• Rotiți șurubul de reglare spre dreapta (sens orar) pentru a crește
cursa descendentă a capului de tăiere.
• Strângeți contrapiulița șurubului de reglare atunci când atingeți
cursa descendentă dorită a capului de tăiere.
ALINIEREA RIGLEI DE GHIDARE
Rigla de ghidare trebuie să fie aliniată la 90° (unghi drept) față de
discul instalat corect. Masa rotativă trebuie să fie setată la unghi de
0°.
Notă: Rigla este prinsă de baza uneltei cu două șuruburi cu cap
hexagonal dispuse la ambele capete ale riglei în fante alungite (Fig.
13).
• Asigurați-vă că capul de tăiere este blocat în poziția coborât, cu
știftul de blocare introdus complet în orificiul său (vedeți Fig.
16).
• Puneți un raportor pe masă cu o latură scurtă lipită de riglă și
cealaltă latură scurtă lipită de disc (evitați vârfurile de TCT ale
dinților discului) (Fig. 14).
• Repetați pe ambele părți ale discului.
• Dacă este necesară reglarea, slăbiți cele două șuruburi de reglare
ale riglei folosind o cheie imbus de 5 mm (nefurnizată).
• Repoziționați rigla în fantele sale alungite până se obține
alinierea.
• Strângeți bine șuruburile cu cap hexagonal.
RAPORTOARE ȘI INDICATOR DE UNGHI
Notă: În partea dreaptă (D) a mesei rotative sunt încastrate două
raportoare. Un indicator mic fixat pe baza uneltei arată unghiul
selectat (Fig. 15).
VERIFICĂRI FINALE DE REGLARE
Cu unealta OPRITĂ și deconectată de la sursa de alimentare,
întreprindeți următoarele (atunci când toate reglajele au fost
efectuate):
• Reglați unealta la toate setările maxime.
• Coborâți discul la cea mai de jos poziție și rotiți-l cu mâna (vă
sfătuim să purtați mănuși când faceți acest lucru) și asigurați-vă
că discul nu atinge nicio parte a carcasei sau scuturilor uneltei.
118
