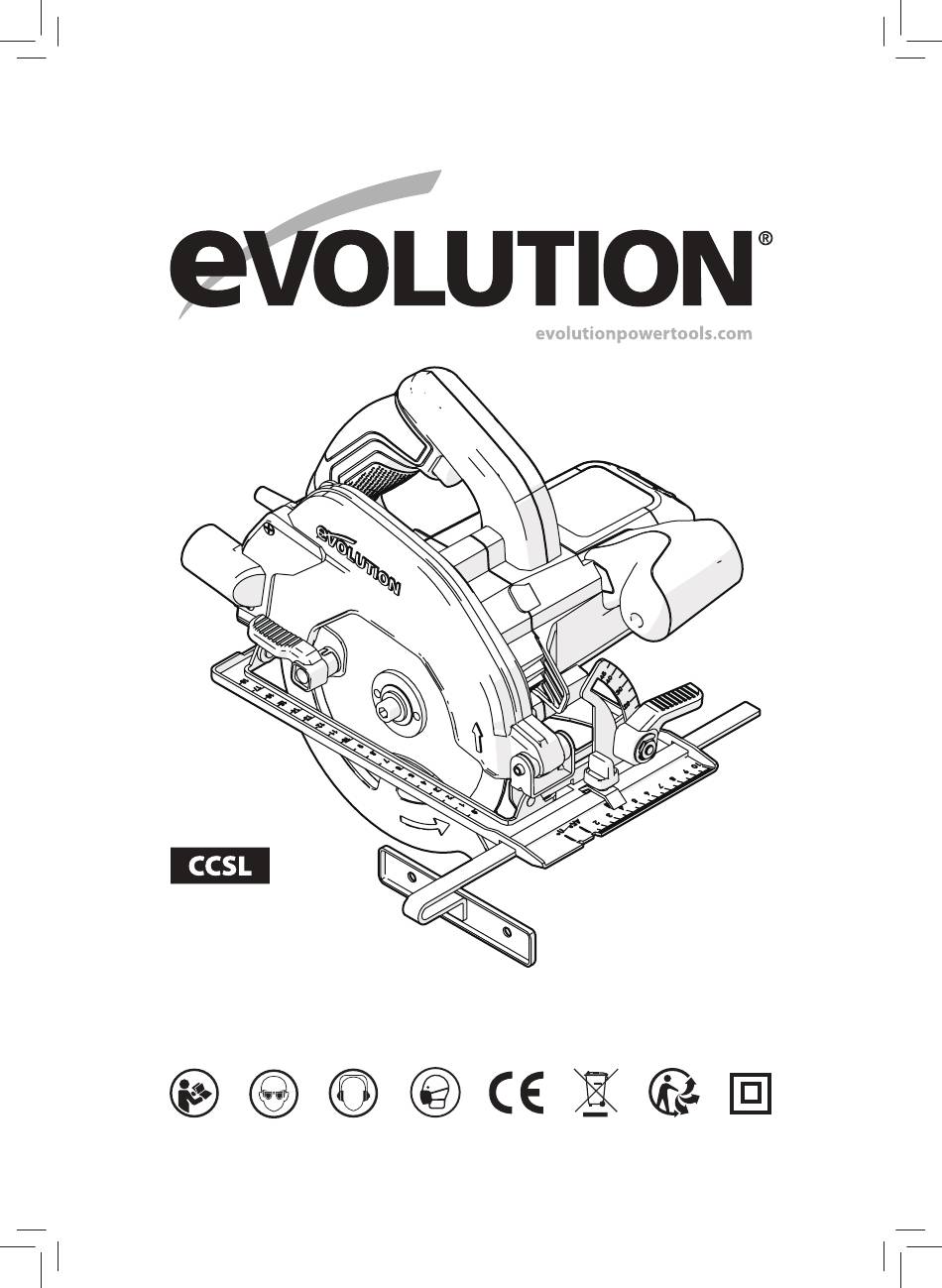

Evolution F165 CCSL Originalbetriebsanleitung
Vorschau ausblenden
Andere Handbücher für F165 CCSL:
- Übersetzung der originalbetriebsanleitung (40 Seiten)
Verwandte Anleitungen für Evolution F165 CCSL
Inhaltszusammenfassung für Evolution F165 CCSL
- Seite 18 Dies ermöglicht Ihnen, die Garantiezeit Ihres Systems über die Website von Evolution zu überprüfen, indem Sie Ihre Daten eingeben und so einen schnellen Service bei Bedarf erhalten können. Wir bedanken uns bei Ihnen herzlich, dass Sie sich für ein Produkt von Evolution Power Tools entschieden haben.
-
Seite 19: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN TECHNISCHE DATEN DER MASCHINE CCSL Motor EU (220-240V ~ 50 Hz) 1200 W Motor GB (110V ~ 50 Hz) 1200 W Max. Speed (min /rpm) 3700 Gewicht 4,2 kg Durchmesser Entstaubungsanschluss Ø 30 mm Max. Schnittwinkel des Sägeblatts (Grad) °... - Seite 20 Dies kann die Temperaturempfindlichkeit Für Ersatz wenden Sie sich an der Hand beeinträchtigen und ein allgemeines Taubheitsgefühl erzeugen. Evolution Power Tools. Personen, die längere Zeit oder regelmäßig mit diesem Gerät arbeiten, sollten den Zustand ihrer Hände und Finger aufmerksam beobachten.
-
Seite 21: (1.12) Elektrische Sicherheit
Beschreibung Einsatz mit speziellen Evolution-Sägeblättern entwickelt. Verwenden Sie ausschließlich für den Volt Gebrauch mit dieser Maschine entwickeltes und/ oder ausdrücklich von Evolution Power Tools Ltd Ampere empfohlenes Zubehör. Hertz Mit geeignetem Sägeblatt kann diese Maschine zum Schneiden der folgenden Materialien... - Seite 22 www.evolutionpowertools.com einer sauberen, trockenen Fläche. Verwenden 2) Allgemeine Sicherheitswarnungen (2.3) zum Elektrowerkzeug [Elektrische Sie für zusätzlichen Schutz eine Fehlerstrom- Sicherheit] Schutzeinrichtung (R.C.D.), die bei Leckstrom a) Der Stecker des Elektrowerkzeugs muss von über 30 mA über einen Zeitraum von 30 zur Steckdose passen.
- Seite 23 www.evolutionpowertools.com a) Seien Sie beim Betrieb des 4) Allgemeine Sicherheitswarnungen (2.5) Elektrowerkzeugs immer aufmerksam zum Elektrowerkzeug [Gebrauch und und verantwortungsbewusst. Verwenden Instandhaltung]. Sie das Elektrowerkzeug nicht bei a) Wenden Sie keine Gewalt an. Verwenden Sie Müdigkeit oder unter Einfluss von Drogen, ein für Ihre Zwecke geeignetes Elektrowerkzeug.
-
Seite 24: (2.7) Gesundheitshinweise
www.evolutionpowertools.com 5) Allgemeine Sicherheitswarnungen für b) Greifen Sie nicht unter das Werkstück. Die (2.6) das Elektrowerkzeug [Wartung] Schutzhaube kann Sie unter dem Werkstück nicht Lassen Sie Ihr Elektrowerkzeug von vor dem Sägeblatt schützen. qualifiziertem Fachpersonal und nur c) Passen Sie die Schnitttiefe an die Dicke des Werkstücks an. -
Seite 25: Zusätzliche Sicherheitshinweise Für Kreissägen
www.evolutionpowertools.com Zähne der hinteren Sägeblattkante in der und ein Rückschlag auftreten. g) Seien Sie besonders vorsichtig beim Holz-Oberfläche verhaken, wodurch sich das Sägen in bestehende Wände oder andere Sägeblatt aus dem Sägespalt heraus bewegt und die Säge in Richtung der Bedienperson nicht einsehbare Bereiche. -
Seite 26: (4.1) Erste Schritte - Auspacken
Lieferumfang enthaltene Zubehör kontaktieren Sie die entsprechende Website von der Verpackung. Stellen Sie sicher, dass die Evolution oder die Hotline, wo Sie die aktuellsten Maschine in ordnungsgemäßem Zustand ist Informationen und zusätzliche Tipps erhalten. und vergewissern Sie sich, dass alle in dieser... -

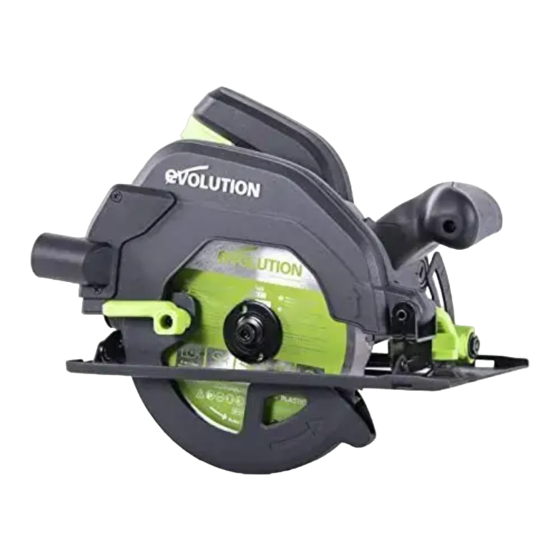

Seite 27: Maschinenübersicht
www.evolutionpowertools.com MASCHINENÜBERSICHT AUSWURFÖFFNUNG FÜR SPERRHEBEL TIEFENANPASSUNG SCHNITTMATERIAL (FREIGABE) 10. TIEFENSKALA DAUMEN-HEBEL 11. HINTERER HANDGRIFF MEHRZWECKSÄGEBLATT MIT SICHERHEITS-AN/AUS- AUTOMATISCHER UNTERER AUSLÖSESCHALTER SÄGEBLATTSCHUTZ MIT MANUELLER 12. OBERER SÄGEBLATTSCHUTZ STEUERUNGSFUNKTION 13. FEINGESTANZTE GRUNDPLATTE PARALLELE KANTENFÜHRUNG 14. DAUMEN-HEBEL ERGONOMISCHER VORDERER GRIFF 15. SCHRÄGSCHNITT-FUNKTION KOHLEBÜRSTEN 16. -
Seite 28: Erste Schritte - Vorbereitung
EINSETZEN / ENTFERNEN VON SÄGEBLÄTTERN (10.1) WARNUNG: Verwenden Sie nur originale Sägeblätter von Evolution (oder von Evolution Power Tools anerkannte), die für den Abb. 1 Einsatz in diesen Maschinen konzipiert wurden. Stellen Sie sicher, dass die maximale Drehzahl des Sägeblattes mit der Maschine kompatibel ist. -
Seite 29: Parallele Kantenführung
www.evolutionpowertools.com Hinweis: Der innere Sägeblatt-Flansch kann, falls gewünscht, an Ort und Stelle belassen werden; er sollte jedoch überprüft und gründlich gereinigt werden. Falls er aus der Maschine entfernt wird, muss er mit derselben Ausrichtung wie zuvor wieder eingesetzt werden. • Reinigen Sie das Sägeblatt gründlich im Bereich der Bohrungen (beide Oberflächen), wo die Blattflansche das Sägeblatt berühren und festklemmen. -
Seite 30: Einstellen Der Schnitttiefe
Sperrhebel nach unten drücken, um die Maschine in der gewünschten Position zu sichern. EINSTELLEN DES SCHNITTWINKELS (SCHRÄGE) (13) Die Kreissägen der R185CCS-Serie von Evolution verfügen über die Möglichkeit, das Sägeblatt um bis zu 45° nach links zu kippen. Daher sind Schrägschnitte möglich. Abb. 11 Hinweis: Das Sägeblatt befindet sich in vertikaler Position, wenn der... -
Seite 31: Bedienungshinweise
Empfehlung für einen sicheren Betriebsablauf und sichere Abb. 13 Betriebspraktiken zur Berücksichtigung durch den Betreiber. Die Hinweise können aber nur unvollständig sein, da Evolution keinen Einfluss auf die Art der Werkstatt oder Arbeitsumgebung hat, in denen die Maschinen benutzt werden. -
Seite 32: Hinweise Zum Schneiden
www.evolutionpowertools.com WARNUNG: Jeglicher entstehender Staub ist Sägeblatts. potentiell gesundheitsschädlich. • Wenn Sie die parallele Kantenführung Einige Materialien sind besonders schädlich, und benutzen, stellen Sie sicher, dass diese parallel der Betreiber sollte stets eine Staubmaske tragen, zum Sägeblatt ist. Das Sägeblatt und/oder die für das bearbeitete Material geeignet ist. -
Seite 33: Auswurföffnung Für Schnittmaterial
www.evolutionpowertools.com Wenn ein Schnitt beendet wurde: • Lassen Sie den AN/AUS-Auslöseschalter los. • Warten Sie, bis das Sägeblatt vollständig zum Stillstand gekommen ist. • Entfernen Sie die Maschine vom Werkstück, wodurch der untere Schutz in seine normale Position zurückkehrt und das Sägeblatt abdeckt. WARNUNG: Wenn der Motor während eines Schnittversuchs anhält oder sich verzögert, lassen Sie den AN/AUS-Auslöseschalter sofort los. -
Seite 34: Überprüfen Und Ersetzen Der Kohlebürsten
www.evolutionpowertools.com ÜBERPRÜFEN UND WARNUNG: Versuchen Sie nicht, durch (19) ERSETZEN DER KOHLEBÜRSTEN Einführen spitzer Objekte durch Öffnungen im Gehäuse etc. der Maschine diese zu reinigen. WARNUNG: Stecken Sie die Maschine aus, bevor Die Lüftungsschlitze der Maschine dürfen Sie die Kohlebürsten überprüfen oder ersetzen. nur mit Druckluft gereinigt werden. -
Seite 35: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller dieses von dieser Konformitätserklärung gedeckten Produktes ist: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France. Hiermit erklärt der Hersteller, dass die Maschine wie in dieser Erklärung dargestellt allen relevanten Auflagen der Maschinenrichtlinie und anderer betreffender weiter unten ausgeführter Richtlinien entspricht. - Seite 53 www.evolutionpowertools.com Notes...
