discului sau a altor piese mobile ale uneltei.
• Evitați operații incomode și poziționarea mâinilor astfel încât,
dacă v-ar aluneca, degetele sau mâna întreagă ar ajunge pe
direcția discului.
• Înainte de a încerca să tăiați, efectuați o „tăiere de test" cu
alimentarea oprită, astfel încât să verificați direcția discului.
• Țineți mâinile pe poziție până când comutatorul PORNIT/OPRIT a
fost eliberat și discul s-a oprit complet.
(8.4)

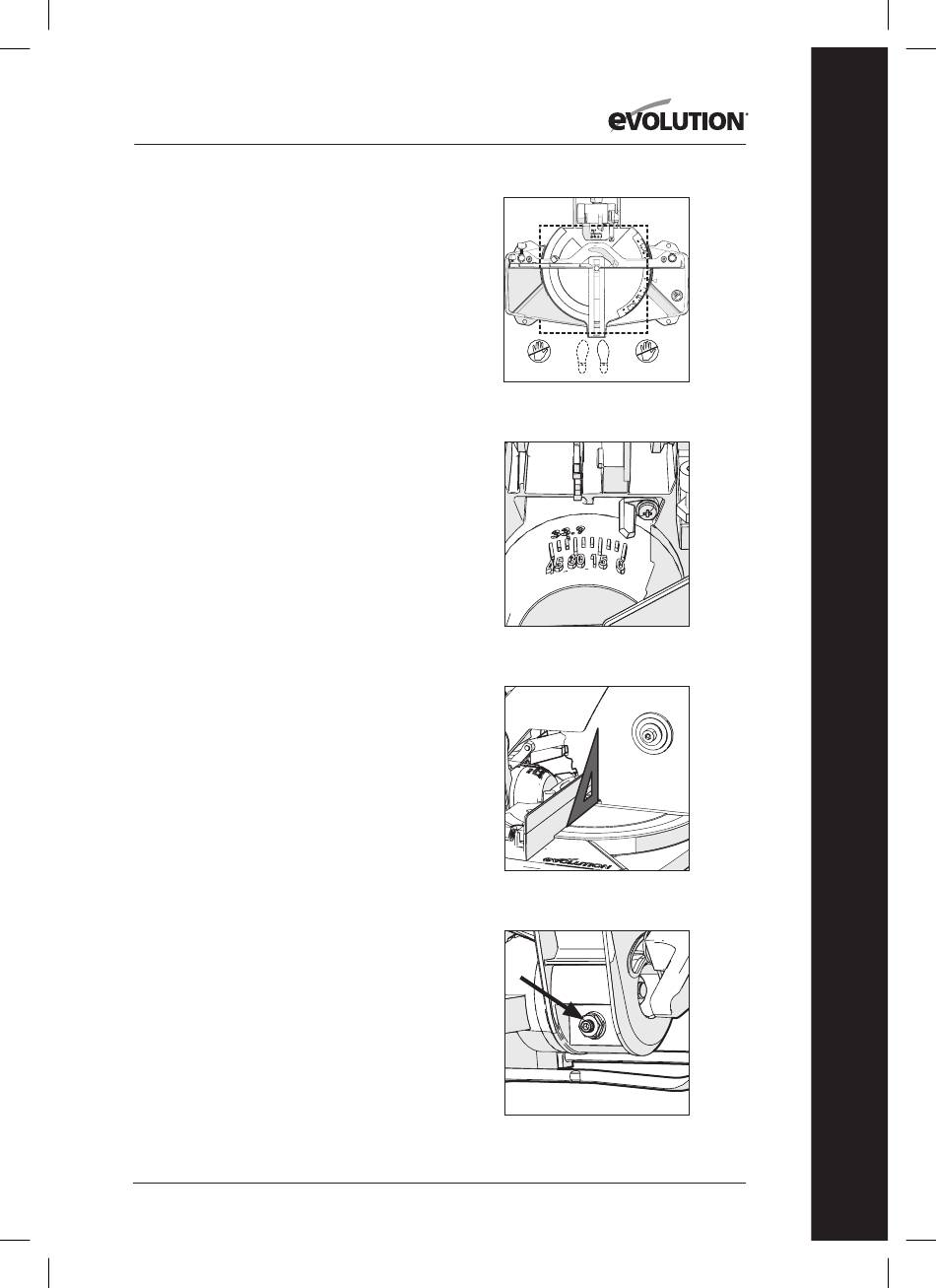

REGLAREA UNGHIURILOR DE PRECIZIE
Această unealtă permite mai multe verificări/reglări.
Operatorul are nevoie de un raportor 45°/45°/90° (nefurnizat) pentru
a duce la îndeplinire aceste verificări și reglaje.
AVERTISMENT: Verificările/reglările trebuie efectuate numai cu
unealta decuplată de la sursa de alimentare.
UNGHIURI DE ÎNCLINARE (0° și 45°)
Reglarea opririi unghiului la 0°
• Asigurați-vă că capul de tăiere este blocat în poziția coborât, cu
știftul de blocare introdus complet în orificiul său (vedeți Fig.
16).
• Asigurați-vă că capul de tăiere este la verticală, lipit de limita
superioară și că indicatorul de unghi arată 0° pe cadran (Fig. 8).
• Puneți raportorul pe masă cu o latură scurtă lipită de masă și
cealaltă latură scurtă lipită de disc (evitați vârfurile de TCT ale
dinților discului) (Fig. 9).
• Dacă discul nu este la 90° (unghi drept) față de masa de tăiere,
este necesară reglarea sa.
• Slăbiți mânerul de blocare a unghiului și înclinați capul de tăiere
către stânga.
• Slăbiți contrapiulița șurubului de reglare a unghiului cu o cheie de
10 mm și o cheie imbus de 3 mm (nefurnizate) (Fig. 10).
• Folosiți cheia imbus pentru a răsuci șurubul la stânga sau la
dreapta pentru a regla unghiul discului.
• Readuceți capul de tăiere în poziția verticală și verificați din nou
alinierea unghiului cu raportorul.
• Repetați pașii de mai sus până atingeți alinierea corectă a
unghiului.
• Strângeți bine contrapiulița de reglare a unghiului.
Reglarea opririi unghiului la 45°
• Slăbiți mânerul de blocare a unghiului și înclinați capul de tăiere
complet către stânga până când se sprijină de limita de 45°.
• Folosind un raportor (evitând vârfurile de TCT ale dinților
discului), verificați ca discul să fie la 45° față de masă.
• În cazul în care discul nu este aliniat exact, este necesară reglarea
sa.
• Readuceți capul de tăiere în poziție verticală.
• Slăbiți contrapiulița șurubului de reglare a unghiului la 45°cu o
cheie de 10 mm și o cheie imbus de 3 mm (nefurnizate).
• Folosiți cheia imbus pentru a regla șurubul de reglare către
stânga sau dreapta,
după cum e necesar (Fig. 11).
• Înclinați capul de tăiere la setarea de 45° și verificați din nou
alinierea cu raportorul.
• Repetați pașii de mai sus până atingeți alinierea corectă a
Zonă
interzisă
No-Hands Zone
Fig. 7
Fig. 8
Fig. 9
Fig. 10
117
No-Hands Zone
No-Hands Zone
RO
