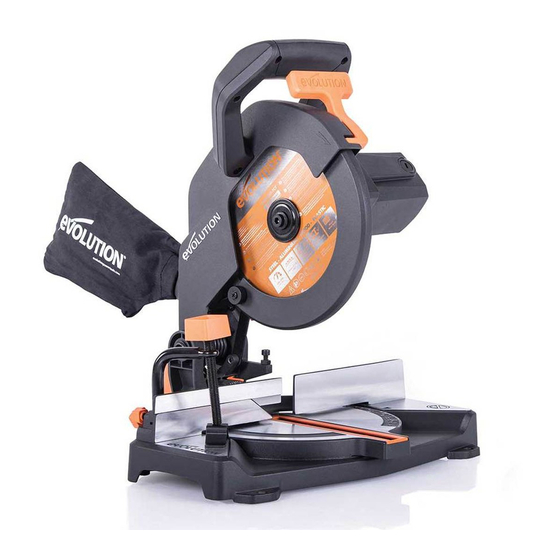

Inhaltszusammenfassung für Evolution R210CMS
- Seite 24 Durchführen Schnitte Richtig Seite 11 Eines Sägeblattes Und Sicheren Zusätzliche Sicherheitsanweisungen Seite 12 Verwendung Der Optionalen Seite 24 Tragen Der Gehrungssäge Evolution-Zubehörteile Staubbeutel Seite 24 Erste Schritte Seite 12 Auspacken Der Maschine Seite 12 Wartung Seite 25 Seriennummer. / Batch-Code...
-
Seite 25: Einführung
Leistungen ggf. sofort zur Verfügung stehen. Wir danken Ihnen, dass Sie sich für ein Produkt von Evolution Power Tools entschieden haben. BEGRENZTE GARANTIE VON EVOLUTION Evolution Power Tools behält sich das Recht vor, ohne vorherige Mitteilung konstruktive Verbesserungen und Änderungen an... -
Seite 26: Technische Daten
www.evolutionpowertools.com TECHNISCHE DATEN MASCHINE METRISCH IMPERIAL Motor (230-240V ~ 50 Hz) 1200W Leerlaufdrehzahl 3750min 3750rpm Nettogewicht 5.8 kg 12.8 lbs Durchmesser Entstaubungsanschluss 35mm 1-3/8 In. Werkzeugmaße (H x W x L) (0° / 0°) 10-15⁄64 x 260 x 393 x 381mm 15-15⁄32 x 15 In. -
Seite 27: Kennzeichnungen & Symbole
WARNUNG: Verwenden Sie die Maschine nicht, wenn Warn- und / oder Hinweisschilder fehlen oder beschädigt sind. Erkundigen Sie sich Gehörschutz tragen bei Evolution Power Tools, um Ersatzschilder anzufordern. Hinweis: Alle oder einige der folgenden Symbole finden sich möglicherweise Nicht Anfassen im Handbuch oder auf dem Produkt. -
Seite 28: Bestimmungsgemässer
Netzkabel beschädigt ist, muss es durch ein ausschliesslich Sägeblätter, die für diese Maschine spezielles Kabel oder Montage beim Hersteller konzipiert wurden und/oder diejenigen, die oder seinen Kundendienst ersetzt werden. speziell von Evolution Power Tools Ltd. empfohlen werden. VERWENDUNG IM FREIEN (1.15) WARNUNG: Zu Ihrer eigenen Sicherheit... -
Seite 29: Arbeitsplatz-Sicherheit
www.evolutionpowertools.com 1) ARBEITSPLATZSICHERHEIT a) Halten Sie Ihren Arbeitsbereich sauber und 3) SICHERHEIT VON PERSONEN gut beleuchtet. Unordnung oder unbeleuchtete a) Seien Sie aufmerksam, achten Sie darauf, Arbeitsbereiche können zu Unfällen führen. was Sie tun, und gehen Sie mit Vernunft b) Arbeiten Sie mit dem Elektrowerkzeug nicht an die Arbeit mit einem Elektrowerkzeug. -
Seite 30: Verwendung Und Behandlung Des Elektrowerkzeugs
www.evolutionpowertools.com h) Wiegen Sie sich nicht in falscher Arbeitsbedingungen und die auszuführende Sicherheit und setzen Sie sich nicht über Tätigkeit. Der Gebrauch von Elektrowerkzeugen die Sicherheitsregeln für Elektrowerkzeuge für andere als die vorgesehenen Anwendungen hinweg, auch wenn Sie nach vielfachem kann zu gefährlichen Situationen führen. - Seite 31 www.evolutionpowertools.com des Werkstücks rechts neben dem Sägeblatt in den Anschlag kommt. k) Sorgen Sie bei Werkstücken, die breiter mit der linken Hand oder umgekehrt, ist sehr oder länger als die Tischoberseite sind, für gefährlich. e) Greifen Sie bei rotierendem Sägeblatt eine angemessene Abstützung, z.
-
Seite 32: Zusätzliche Sicherheitshinweise
www.evolutionpowertools.com entfernen. Es ist sehr gefährlich, mit der Hand in von Atemschutzmasken empfohlen, da die Nähe des auslaufenden Blatts zu reichen. bei der Bearbeitung einiger Holzprodukte, insbesondere MDF (Faserplatten mittlerer ZUSÄTZLICHE SICHERHEITSHINWEISE - Dichte) Staub erzeugt werden kann, der (3.5) GEHRUNGSSÄGEN gesundheitsschädlich sein könnte. -
Seite 33: Sicherer Betrieb
www.evolutionpowertools.com ACHTUNG: Beim Betrieb von Und das Sägeblatt vollständig abgedeckt sein. (2.8) Elektrowerkzeugen besteht Verletzungsgefahr für die Augen durch umherfliegende Umstehende und andere Kollegen müssen in Fremdkörper, die zu schweren Augenschäden einem sicheren Abstand von dieser Säge gehalten führen können. Tragen Sie beim Arbeiten mit werden. -
Seite 34: Zusätzliche Sicherheitsanweisungen
Anweisungen dazu, wie die Batch- • Trotz der kompakten Ausführung ist die Code zu identifizieren, kontaktieren Sie bitte Gehrungssäge schwer. die Evolution Power Tools-Hotline oder im Um Rückenverletzungen zu vermeiden, Internet: www.evolutionpowertools.com sollten Sie sich immer dann, wenn Sie die Säge anheben müssen, Hilfe suchen. -
Seite 35: Im Lieferumfang Enthaltene Teile
Niederhalter 6 mm Innensechskantschlüs- sel zum Sägeblattaustausch ZUSÄTZLICHE ZUBEHÖRTEILE (4.3) Neben den im Lieferumfang dieser Maschine enthaltenen Standardartikeln sind zudem die folgenden Zubehörteile über den Evolution- Online-Shop unter www.evolutionpowertools.com oder bei Ihrem örtlichen Händler erhältlich. (4.4) Beschreibung Artikelnummer RAGE Mehrzweck... -
Seite 36: Maschinenübersicht
www.evolutionpowertools.com MASCHINENÜBERSICHT 1. EIN/AUS-AUSLÖSER 11. OBERER MESSERSCHUTZ 2. VERRIEGELUNGSGRIFF SCHRÄGE 12. GLEITANSCHLAG 3. VERRIEGELUNGSSCHRAUBE GEHRUNG 13. UNTERER MESSERSCHUTZ 4. KOPFRASTBOLZEN 14. DREHTISCH 5. GEHRUNGSWINKELSKALA 15. MASCHINENFUSS/TISCHPLATTE 6. VERRIEGELUNGSSCHRAUBE GLEITANSCHLAG 16. MOTORGEHÄUSE 7. HINTERER STABILISIERUNGSARM 17. KOHLEBÜRSTEN 8. ENTSTAUBUNGSANSCHLUSS 18. MONTAGEBOHRUNG (x 4) 9. -
Seite 37: Montage Und Vorbereitung
www.evolutionpowertools.com MONTAGE UND VORBEREITUNG (7.1) WARNUNG: Trennen Sie die Säge stets von der Stromversorgung, bevor Sie jegliche Anpassungen vornehmen. DAUERHAFTE MONTAGE DER KAPPSÄGE (7.2) Um das Risiko von Verletzungen durch unerwartete Bewegungen der Säge zu verringern, stellen Sie die Säge am gewünschten Ort entweder auf eine Werkbank oder einen anderen geeigneten Maschinenständer. -
Seite 38: Niederhalter
www.evolutionpowertools.com NIEDERHALTER (Abb. 4) (7.4) In die Rückseite des Maschinenanschlags sind zwei Halterungen (eine auf jeder Seite) eingefasst. Diese Halterungen dienen der Positionierung des Niederhalters. • Bringen Sie den Niederhalter an der Sicherungshalterung an, die am besten für die Schneidanwendung geeignet ist, und vergewissern Sie sich, dass dieser vollständig nach unten gedrückt ist. -
Seite 39: Haltung Von Körper Und Händen
www.evolutionpowertools.com WARNUNG: Um das Risiko für Verletzungen gering (8.2) zu halten, trennen Sie die Säge immer zunächst von der Stromversorgung, bevor Sie jegliche Maschinenteile ändern oder anpassen. Vergleichen Sie die Ausrichtung des Richtungspfeils an der Schutzvorrichtung mit der Ausrichtung des Pfeils am Sägeblatt. Die Sägeblattzähne haben immer an der Vorderseite der Säge nach unten zu zeigen. - Seite 40 www.evolutionpowertools.com • Legen Sie das Zeichendreieck so auf den Tisch, dass eine kurze Seite am Tisch und die andere kurze Seite am Sägeblatt anliegt (kommen Sie dabei nicht mit den Hartmetallspitzen der Sägeblattzähne in Berührung). (Abb. 9) • Falls das Sägeblatt nicht in einem 90° (rechten) Winkel zum Sägetisch steht, ist eine Anpassung erforderlich.
-
Seite 41: Weg Des Schneidkopfes
www.evolutionpowertools.com WEG DES SCHNEIDKOPFES Anpassung der Abwärtsbewegung des Schneidkopfes Um zu vermeiden, dass das Sägeblatt mit jeglichen Teilen des Metallfußes der Maschine in Berührung kommt, kann die Abwärtsbewegung des Schneidkopfes angepasst werden. Senken Sie den Schneidkopf ab und kontrollieren Sie, ob das Sägeblatt mit dem Maschinenfuß... -
Seite 42: Gehrungswinkelskalen Und
www.evolutionpowertools.com GEHRUNGSWINKELSKALEN UND -ZEIGER FREIGEBEN DES SCHNEIDKOPFES (8.6) Hinweis: In die rechte Seite des Drehtisches Sobald der Schneidkopf aus seiner sind duale Gehrungswinkelskalen verriegelten Position gelöst wird, fährt er eingegossen. Ein kleiner im Maschinenfuß automatisch in die aufrechte Position. In dieser eingearbeiteter Zeiger verweist auf den oberen Position rastet er automatisch ein. -
Seite 43: Gehrungsschnitt
www.evolutionpowertools.com • Drücken Sie auf den Verriegelungshebel der unteren Schutzvorrichtung, um den Schneidkopf freizugeben. (Abb. 18) • Senken Sie den Schneidkopf ab und schneiden Sie durch das Werkstück. • Überlassen Sie der Drehzahl des Sägeblattes die Arbeit: Es ist nicht notwendig, unnötigen Druck auf den Schneidgriff auszuüben. -
Seite 44: Schneiden Gebogener
www.evolutionpowertools.com Um den Schneidkopf nach links zu neigen: • Lösen Sie den Verriegelungsgriff der Schräge. (Abb. 22) • Neigen Sie den Schneidkopf in den gewünschten Winkel. Die Einstellung wird durch einen eingearbeiteten Winkelmesser erleichtert. (Abb. 23) • Ziehen Sie den Verriegelungsgriff der Schräge wieder fest, sobald der gewünschte Winkel ausgewählt wurde. -
Seite 45: Abstützung Langer Werkstücke
Handhabung des Sägeblattes während der Installation oder beim Austausch des Sägeblattes Schutzhandschuhe trägt. Warnung: Verwenden Sie ausschließlich originale Evolution- Sägeblätter oder ausdrücklich von Evolution Power Tools Abb. 26 empfohlene Sägeblätter, die für diese Maschine geeignet sind. Stellen Sie sicher, dass die maximale Drehzahl des Sägeblattes größer als die Drehzahl des Maschinenmotors ist. -
Seite 46: Verwendung Der Optionalen
Spindel losgelassen wurden, bevor Sie die Maschine verwenden. Stellen Sie sicher, dass der Messerschutz vollständig funktionsfähig ist, bevor Sie die Maschine verwenden. VERWENDUNG DER OPTIONALEN (8.12) EVOLUTION-ZUBEHÖRTEILE Nicht als Originalausrüstung im Lieferumfang enthalten (siehe ‘Zusätzliche Zubehörteile‘) STAUBBEUTEL (8.13) An den Entstaubungsanschluss an der Rückseite der Maschine kann ein Staubbeutel angebracht werden. -
Seite 47: Wartung
www.evolutionpowertools.com Befolgen Sie im Falle des Gebrauchs einer usw. untersuchen, die dessen Betrieb solchen Maschine die Anweisungen des beeinträchtigen könnten. • Alle großen Bruchstücke mit einem Staubsaugerherstellers. WARNUNG: Verwenden Sie den stumpfen Werkzeug entfernen, z. B. mit einer Langbeck-Flachzange oder Staubbeutel nicht beim Schneiden metallischer Werkstoffe. -
Seite 48: Eg-Konformitätserklärung
EG-KONFORMITÄTSERKLÄRUNG Der Hersteller des Produkts, das Gegenstand dieser Erklärung ist, ist: UK: Evolution Power Tools Ltd. Venture One, Longacre Close, Holbrook Industrial Estate, Sheffield, S20 3FR. FR: Evolution Power Tools SAS. 61 Avenue Lafontaine, 33560, Carbon-Blanc, Bordeaux, France. Der Hersteller erklärt hiermit, dass die in dieser Erklärung beschriebene Maschine sich im Einklang mit allen relevanten Bestimmungen der Maschinenrichtlinie und sonstigen anwendbaren Richtlinien laut unten stehender Auflistung befindet. - Seite 49 www.evolutionpowertools.com...
- Seite 50 www.evolutionpowertools.com...
- Seite 51 www.evolutionpowertools.com...
