(8.3) POSICIONAMIENTO DEL CUERPO Y LAS MANOS
(Fig. 7)
• Nunca ponga las manos dentro de la «zona libre de manos»
(por lo menos a 150 mm de distancia de la hoja). Mantenga
las manos alejadas del recorrido de la hoja.
• Asegure la pieza de trabajo firmemente a la mesa y contra
la guía para evitar cualquier movimiento.
• Use una mordaza de sujeción superior si es posible, pero
compruebe que esté posicionada de forma que no interfiera
con el recorrido de la hoja u otras piezas móviles de la
máquina.
• Evite siempre las operaciones y posiciones de la mano
incómodas en las que un deslizamiento repentino podría
hacer que los dedos o la mano se muevan hacia la hoja.
• Antes de intentar un corte, haga una prueba de
funcionamiento con la corriente desconectada para ver el
recorrido de la hoja.
• Mantenga las manos en posición hasta que se haya liberado
el gatillo interruptor ON/OFF y la hoja se haya detenido
completamente.
(8.4) AJUSTE DE ÁNGULOS DE PRECISIÓN
en esta máquina son posibles varias comprobaciones/ajustes.
El operador necesitará una escuadra 45°/45°/90° (no
suministrada) para efectuar estas comprobaciones y ajustes.
ADVERTENCIA: las comprobaciones y los ajustes solo se
pueden realizar con la máquina desconectada del suministro
de corriente.
ÁNGULOS DE BISEL (0° y 45°)
Ajuste del tope del bisel de 0°
• Asegúrese de que la cabeza de corte esté en posición
bloqueada, con el gancho de cerrojo completamente
encajado en su cavidad (véase la Fig. 16).
• Asegúrese de que la cabeza de corte esté vertical, contra su
tope y de que el puntero de bisel indique 0° en la escala (Fig.
8).
• Coloque la escuadra en la mesa, con un borde corto contra la
mesa y el otro borde corto contra la hoja (evitando las puntas
de CT de los dientes de la hoja) (Fig. 9).
• Si la hoja no está a 90° (perpendicular) respecto a mesa de la
ingletadora, se requiere un ajuste.
• Afloje el mango de bloqueo del bisel e incline la cabeza de
corte hacia la izquierda.
• Afloje la contratuerca en el tornillo de ajuste del ángulo de
bisel con una llave de 10 mm y una llave Allen de 3 mm (no
suministrada) (Fig. 10).
• Use la llave Allen para girar el tornillo hacia dentro o hacia
fuera para ajustar el ángulo de la hoja.
• Devuelva la cabeza de corte a su posición vertical y
compruebe de nuevo el alineamiento angular con la
escuadra.
• Repita los pasos anteriores hasta que la alineación angular
correcta se logre.
• Apriete la contratuerca del ajuste del ángulo de bisel de
forma segura.

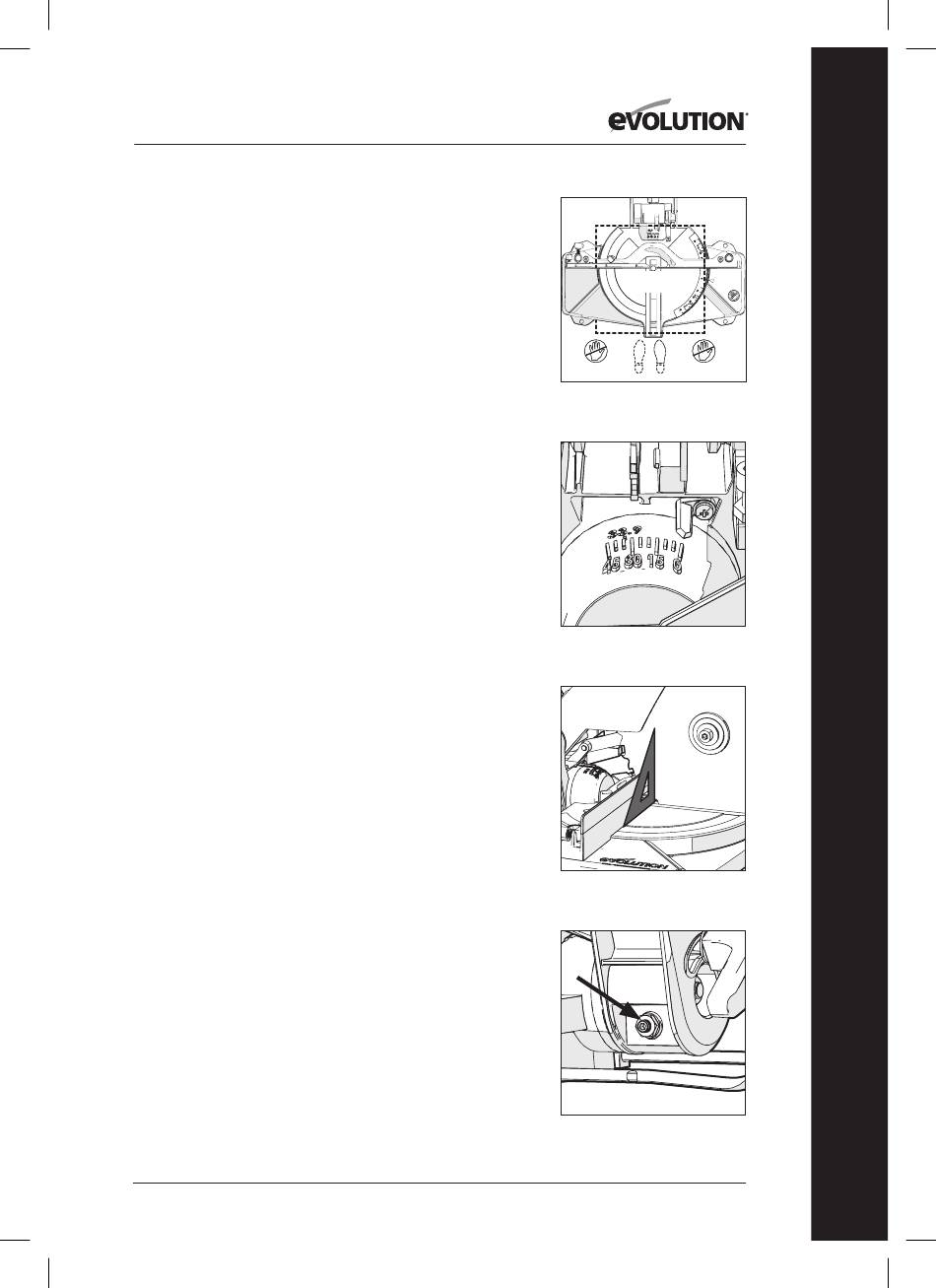

Fig. 7
Fig. 8
Fig. 9
Fig. 10
