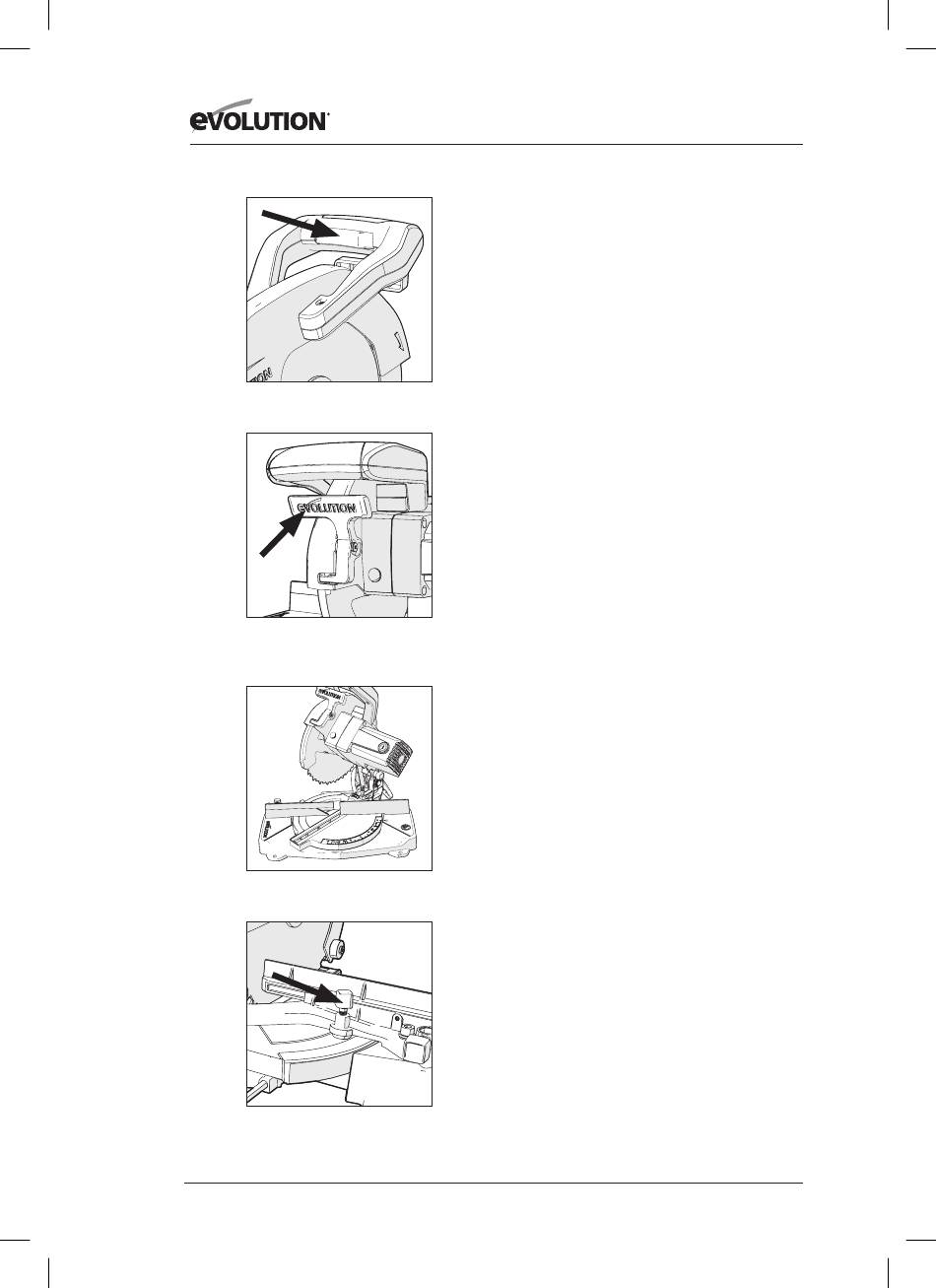

Fig. 17
Fig. 18
Fig. 19
Fig. 20
www.evolutionpowertools.com
capul de tăiere (Fig. 18).
• Coborâți mânerul de tăiere și tăiați piesa de lucru.
• Lăsați ca tăierea să fie făcută prin viteza discului, nu este nevoie să
aplicați forță inutilă pe mânerul de tăiere.
• După finalizarea tăieturii, eliberați comutatorul PORNIT/OPRIT.
• Lăsați discul să se oprească complet.
• Lăsați capul de tăiere să se ridice în poziție superioară, cu scutul
inferior al discului acoperind complet dinții discului, iar capul de
tăiere blocat în poziție superioară, înainte de a elibera mânerul de
tăiere.
• Îndepărtați piesa de lucru.
TĂIEREA ÎN UNGHI (Fig. 19)
Masa rotativă a uneltei poate fi întoarsă la 50° către stânga sau
dreapta față de poziția normală de tăiere transversală (unghi 0°).
Sunt oferite trepte pozitive la 45°, 30°, 22,5°, 15° și 0°, atât pe partea
dreaptă, cât și pe cea stângă.
• Slăbiți șurubul de blocare a unghiului (Fig. 20) rotindu-l în sens
antiorar.
• Învârtiți masa rotativă la unghiul dorit. În masa rotativă este
încorporat un echer,
pentru a ajuta la reglare.
• Strângeți șurubul de blocare a unghiului atunci când s-a atins
unghiul dorit.
AVERTISMENT: Este important (și este o practică bună) să strângeți
șurubul de blocare a unghiului chiar dacă s-a selectat o treaptă
pozitivă.
ÎNCLINAREA CAPULUI DE TĂIERE
O tăiere înclinată (Fig. 21) este efectuată cu masa rotativă reglată la
unghi de 0°.
Notă: Pentru a lăsa spațiu de mișcare capului de tăiere și pentru
a lăsa liberă direcția discului, poate fi necesară reglarea secțiunii
superioare a riglei. (Vedeți pagina 14)
Capul de tăiere poate fi înclinat de la valoarea normală de 0° (poziție
perpendiculară) la un unghi maxim de 45° față de perpendiculară
numai spre stânga.
Pentru a înclina capul de tăiere către stânga:
• Slăbiți șurubul de blocare a înclinării (Fig. 22).
• Înclinați capul de tăiere la unghiul dorit. Vă este furnizat un echer
pentru a ajuta la reglare (Fig. 23).
• Strângeți șurubul de blocare a înclinării atunci când s-a reglat
unghiul dorit.
La finalizarea tăierii:
• Eliberați comutatorul PORNIT/OPRIT, dar țineți mâinile pe poziție
și lăsați discul să se oprească de tot.
• Lăsați capul de tăiere să se ridice în poziție superioară, cu scutul
inferior al discului complet coborât, înainte de a îndepărta mâna/
mâinile.
• Readuceți capul de tăiere în poziție perpendiculară.
• Strângeți șurubul de blocare a înclinării.
